[Risolto] Verso tensione

Scusatemi, ma leggo delle risposte non proprio precise.

In Elettrotecnica esistono delle convenzioni sui segni e sui versi. Se una corrente I scorre dal punto A al punto B e fra A e B è presente una resistenza R, la tensione VAB, che convenzionalmente ha la freccia in A e la coda in B si scrive:

VAB=R*I

Ne consegue che VBA=-R*I

Detto questo, quando si va poi a risolvere un circuito, il risolutore è totalmente libero di scegliere a piacere:

1) versi delle correnti

2) versi delle tensioni

3) verso di lettura delle maglie (se si applica il metodo delle correnti di ramo o delle correnti di maglia).

Una volta fissati tutti i versi arbitrari, poi bisogna necessariamente essere coerenti e scrivere le equazioni nel modo giusto, tendendo conto della convenzione citata sopra.

Sinceramente, da ex docente di elettrotecnica, trovo che l'esercizio sia strutturato bene per fare pensare lo studente e fargli capire come scrivere le equazioni nel modo giusto, tenendo conto dei segni.

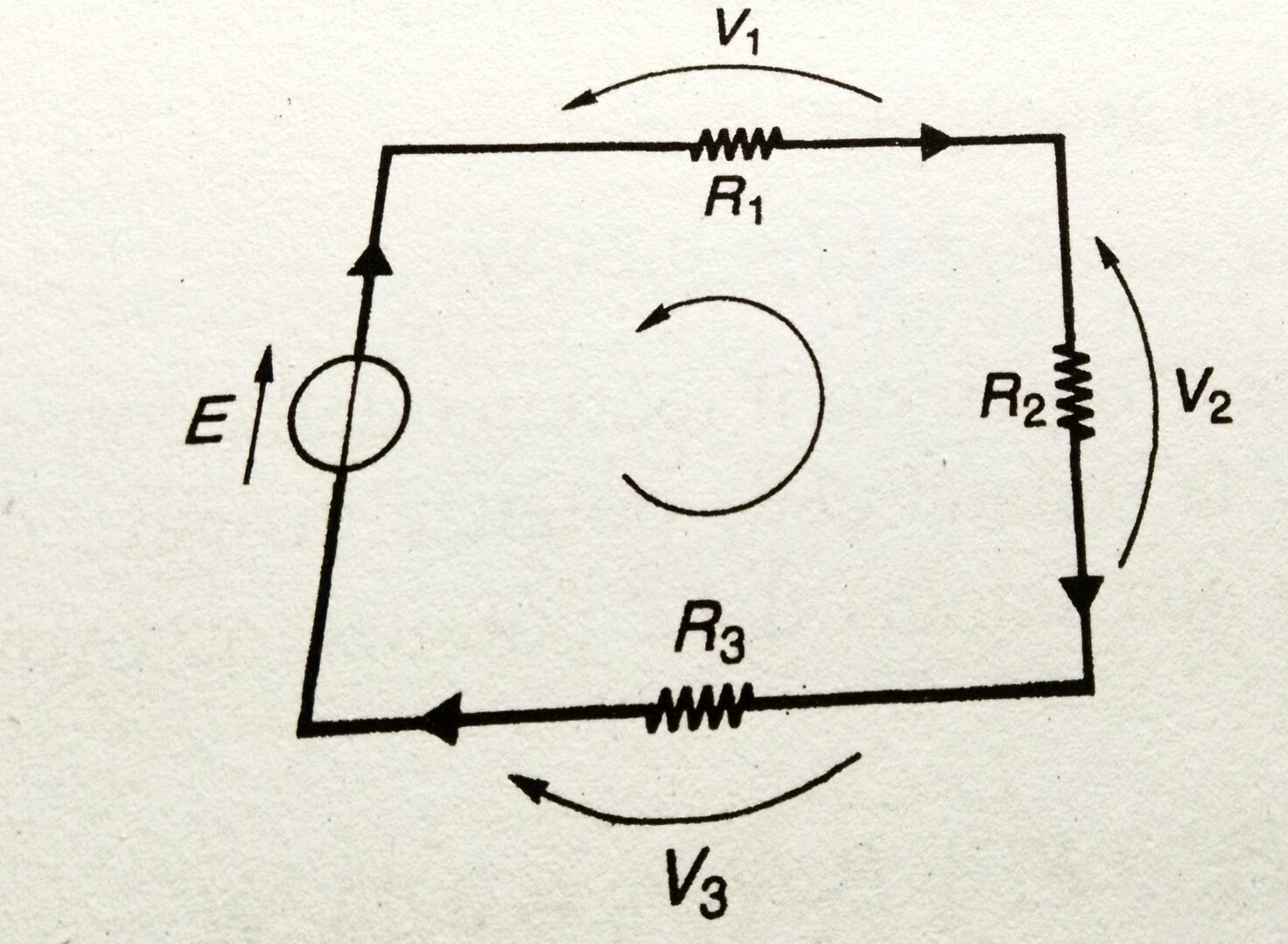

Hai ragione : V3 è mostrata con un verso errato !!!

Dipende cosa chiede l'esercizio. In generale sono d'accordo che il verso di V3 è errato, ma magari è un esercizio e ti chiede di calcolare V3 con quel verso, e il risultato sarebbe V3=-R3*I. oppure magari ti chiede di scrivere il secondo principio di Kirchhoff alla maglia, per il quale dovresti scrivere E=V1+V2-V3.

Se invece non si tratta di un esercizio, ma sta spiegando le convenzioni, allora molto probabilmente è sbagliato.

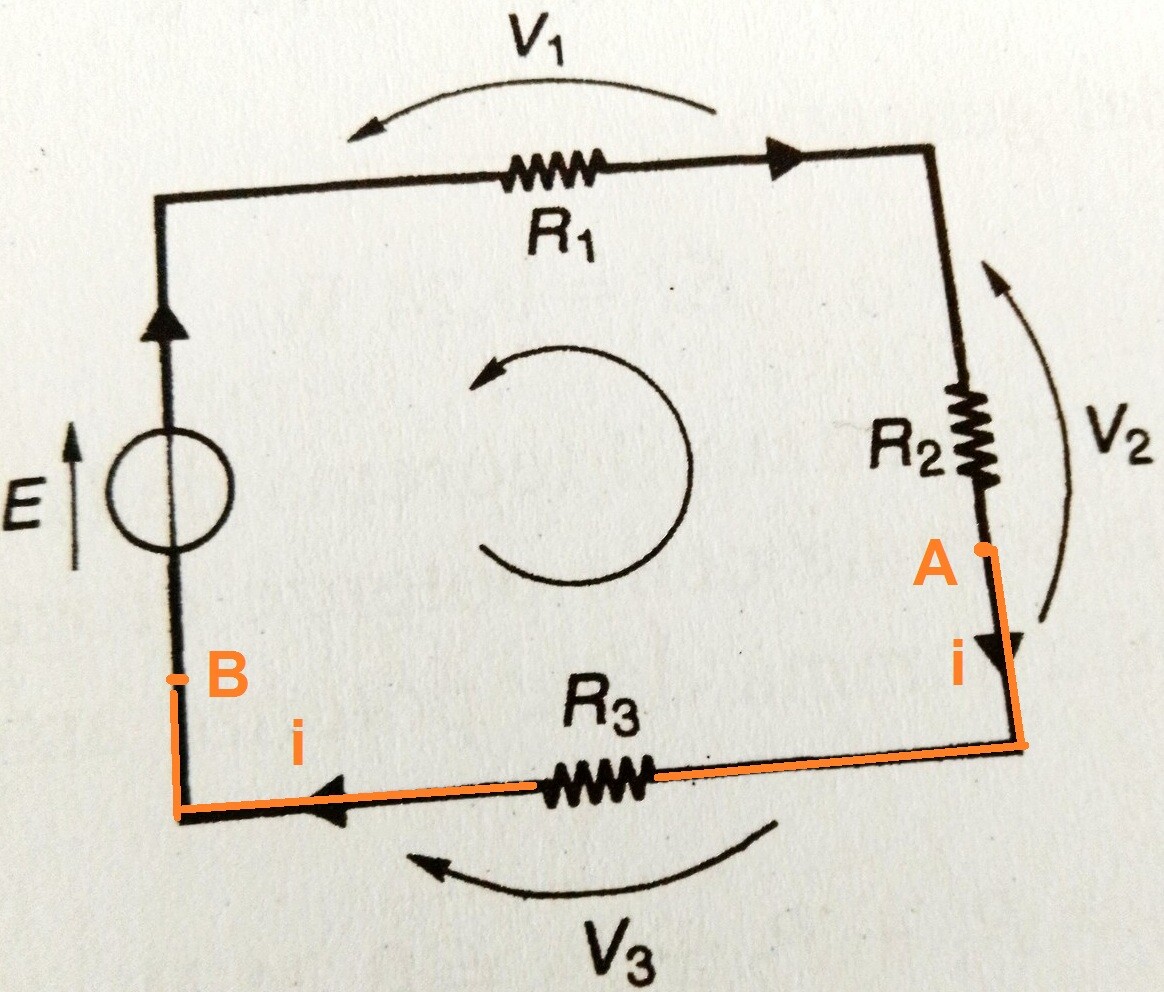

la V3 è la Vba  ovvero la Vb - Va

ovviamente la Vab = -V3

... ricorda che i valori di tensione e corrente , compreso il loro segno , hanno senso solo se riferiti {indissolubilmente!!!}ad uno schema grafico.

... sopra se ad es. E < 0  {il + vero di E sarebbe in B!} anche i < 0 e V3 >0 !

Questo circuito ha poco senso. Che cosa sono tutte quelle frecce un po' in senso orario, un po' in senso antiorario? Si sono confusi parecchio. Oppure è una spiegazione particolare..

V3 andrà nell'altro senso se la corrente circola in senso antiorario, come dice la freccia curva al centro.

ciao @marco_c
