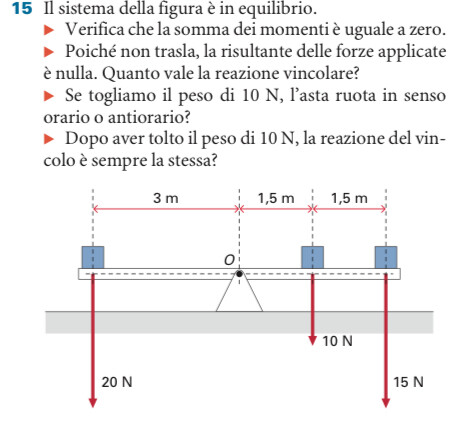

Il sistema della figura è in equilibrio.
Verifica che la somma dei momenti è uguale a zero.
- Poiché non trasla, la risultante delle forze applicate è nulla. Quanto vale la reazione vincolare?
Se togliamo il peso di $10 \mathrm{~N}$, l'asta ruota in senso orario o antiorario?
Dopo aver tolto il peso di $10 \mathrm{~N}$, la reazione del vincolo è sempre la stessa?
8
punti
Livello 0
lo dice il testo che è in equilibrio e ci crediamo
a sinistra
20 N * 3 m = 60
a destra
10 N a 1,5 m = 15
15 N a 3 m = 45
45 + 15 = 60
ok
reazione vincolare 15+10+20= 45 N nel punto O
se togliamo la forza sul braccio di destra ... ruota verso sinistra (antiorario)
se tolgo... cambia di quanto ho tolto!
ciao
6813
punti
Livello 6
@maurilio57 ...controlla le reazioni vincolari 😉
momento ccw = 20*3 = 60 N*m
momento cw = 1,5*10+15*3 = 15+45 = 60 N*m
a) ...momento cw = momento ccw : poiché i due momenti sono contrapposti e numericamente uguali, la loro risultante è zero ed il sistema è, inizialmente, in equilibrio !!
b) reazione vincolare Rv = 20+10+15 = 45 N
c) se tolgo il pesetto da 10 N, il momento cw diminuisce, col che il momento ccw prevale ed il sistema ruota ccw
d) R'v = 20+15 = 35 N < Rv ....quindi diminuisce
