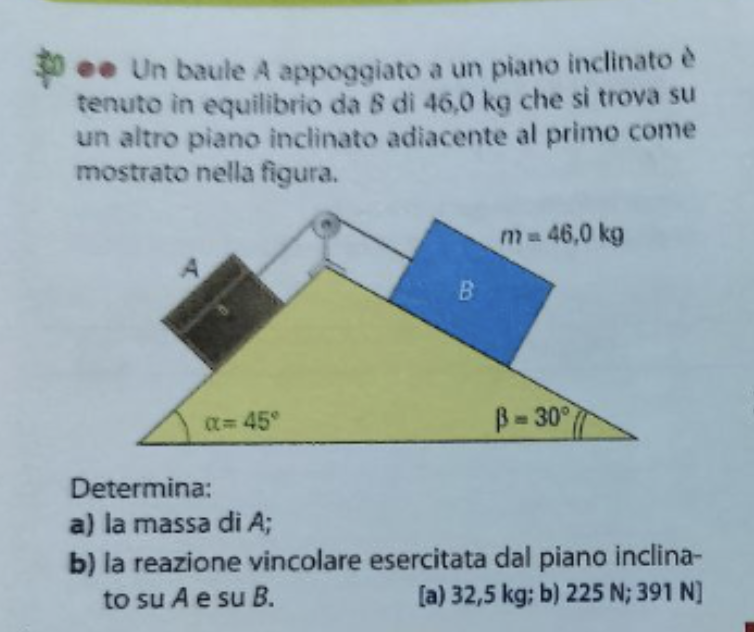

Un baule A appoggiato a un piano inclinato è tenuto in equilibrio da B di $46,0 \mathrm{~kg}$ che si trova su un altro piano inclinato adiacente al primo come mostrato nella figura.
Determina: a) la massa di $A$; b) la reazione vincolare esercitata dal piano inclinato su $A$ e su $B$. (a) $32,5 \mathrm{~kg}$; b) $225 \mathrm{~N} ; 391 \mathrm{~N}$ ]
DATI - $\mathrm{a}=45^{\circ}$ - $\beta=30^{\circ}$ - m2 = 46kg
RISOLUZIONE

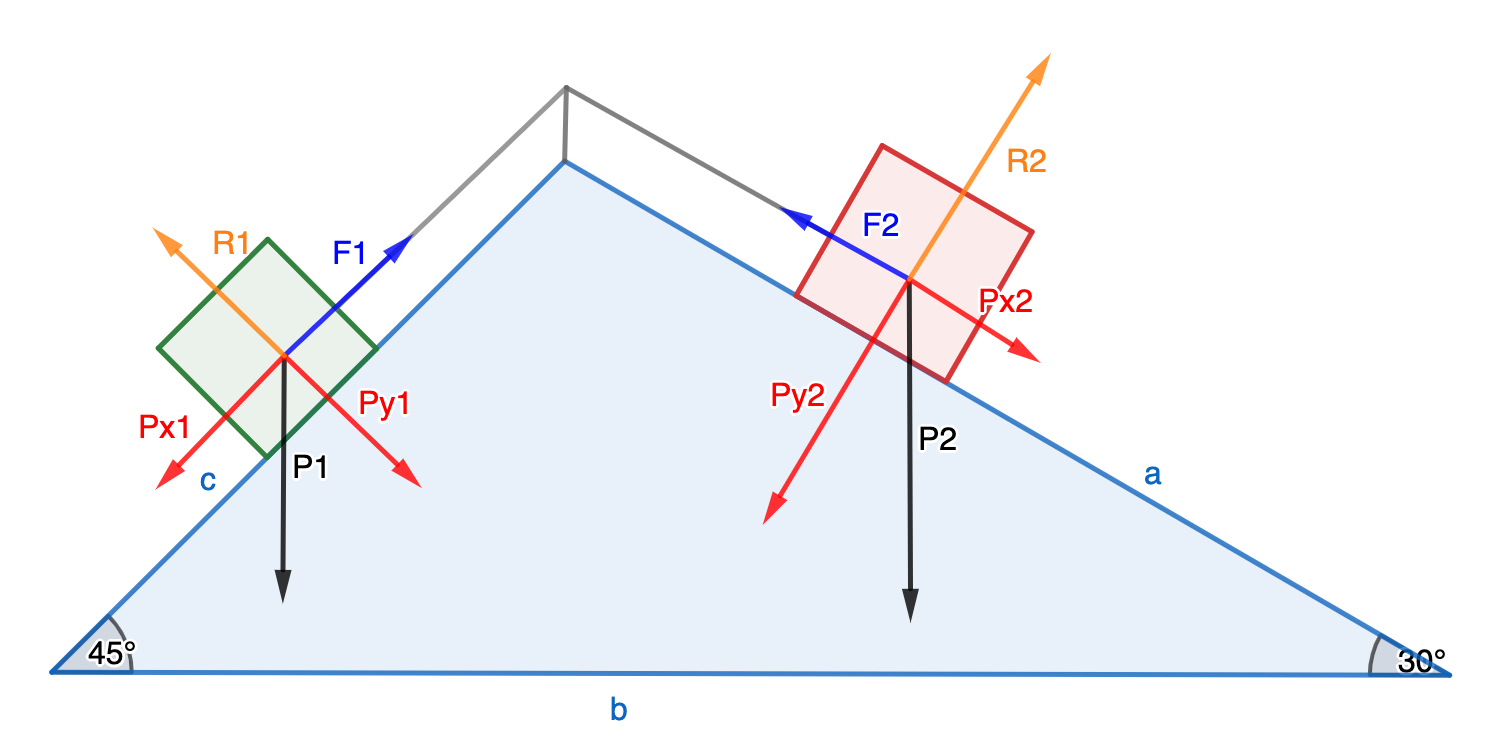

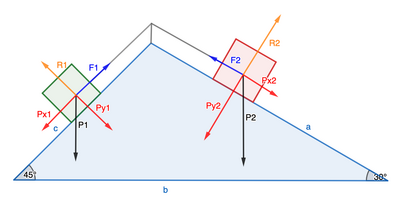

Rappresentiamo la situazione
Per trovare la massa di 1 dobbiamo conoscere il suo peso.
Poiché la situazione è in equilibrio $\mathrm{F} 1=\mathrm{F} 2$, le quali sono uguali a $\mathrm{P} \times 1$ e $\mathrm{P} \times 2$ componenti attive dei due pesi.
Troviamo per prima cosa il peso del baule 2 $$ P 2=m 2 \cdot g=46,0 \mathrm{Kg} \cdot 9,81 \frac{\mathrm{N}}{\mathrm{Kg}}=451,26 \mathrm{~N} $$
Ora, poiché il triangolo formato da $\mathrm{Px} 2$ e P2 è simile al triangolo grande blu, l'angolo opposto a Px2 misurerà $30^{\circ}$. Usiamo la formula per trovare $\mathrm{P} \times 2$ $$ \begin{aligned} & P x=P \cdot \text { sen } \\ & P x 2=451,26 N \cdot 0,5=225,63 \mathrm{~N} \end{aligned} $$
Ora applichiamo la formula inversa a $\mathrm{P} \times 1$ e $\mathrm{P} 1$, tenendo conto che l'angolo è di $45^{\circ}$ per un ragionamento simile a quello sopra $$ \begin{gathered} P=\frac{P x}{\operatorname{sen}} \\ P 1=\frac{225,63 \mathrm{~N}}{\frac{\sqrt{2}}{2}}=319 \mathrm{~N} \end{gathered} $$
E ora troviamo la massa $$ m 1=\frac{P 1}{g}=\frac{319 N}{9,81 \frac{N}{K g}}=32,5 K g $$
Per trovare le reazioni vincolari R1 e R2 facciamo un ragionamento simile ma usando i coseni oppure i seni degli angoli $$ \begin{aligned} & R=P \cdot \cos \\ & R 1=P 1 \cdot \cos 45=319 N \cdot \frac{\sqrt{2}}{2}=225,6 N \\ & R 2=P 2 \cdot \cos 30=451,26 N \cdot \frac{\sqrt{3}}{2}=390 N \end{aligned} $$

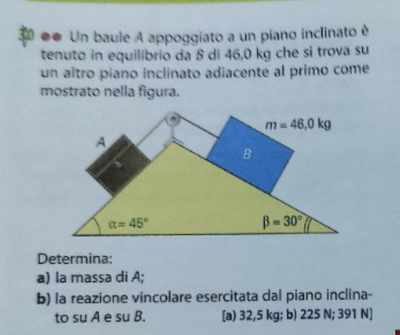

Un baule A appoggiato a un piano inclinato di 45° è tenuto in equilibrio da un baule B di 46 kg che si trova su un altro piano inclinato di 30° adiacente al primo come mostrato nella figura.
Determina:
a) la massa ma di A
mb*g*sin 30° = ma*g*sin 45°
ma = 46*0,5*2/√2 = 23*√2 kg

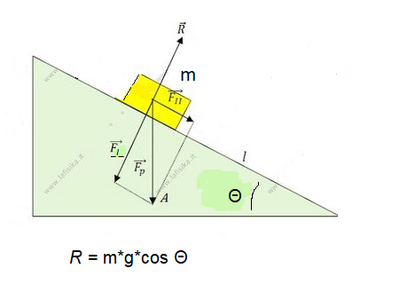

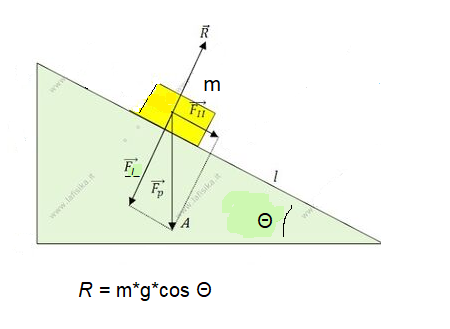

b) la reazione vincolare Ra ed Rb esercitata dal piano inclinato sui blocchi A e B
Ra = ma*cos 45°*g = 23*√2*√2 /2 *g = 23g N (225,55..)
