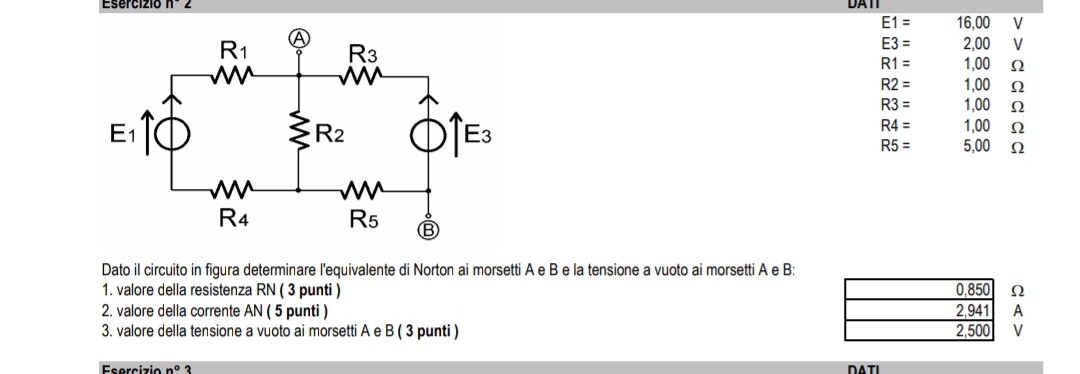

Mi potreste spiegare come trovare la resistenza? Il mio problema è che faccio fatica a capire come vengono viste dai morsetti A e B
Mi potreste spiegare come trovare la resistenza? Il mio problema è che faccio fatica a capire come vengono viste dai morsetti A e B
157
punti
Livello 1
considera i generatori come dei cortocircuiti...

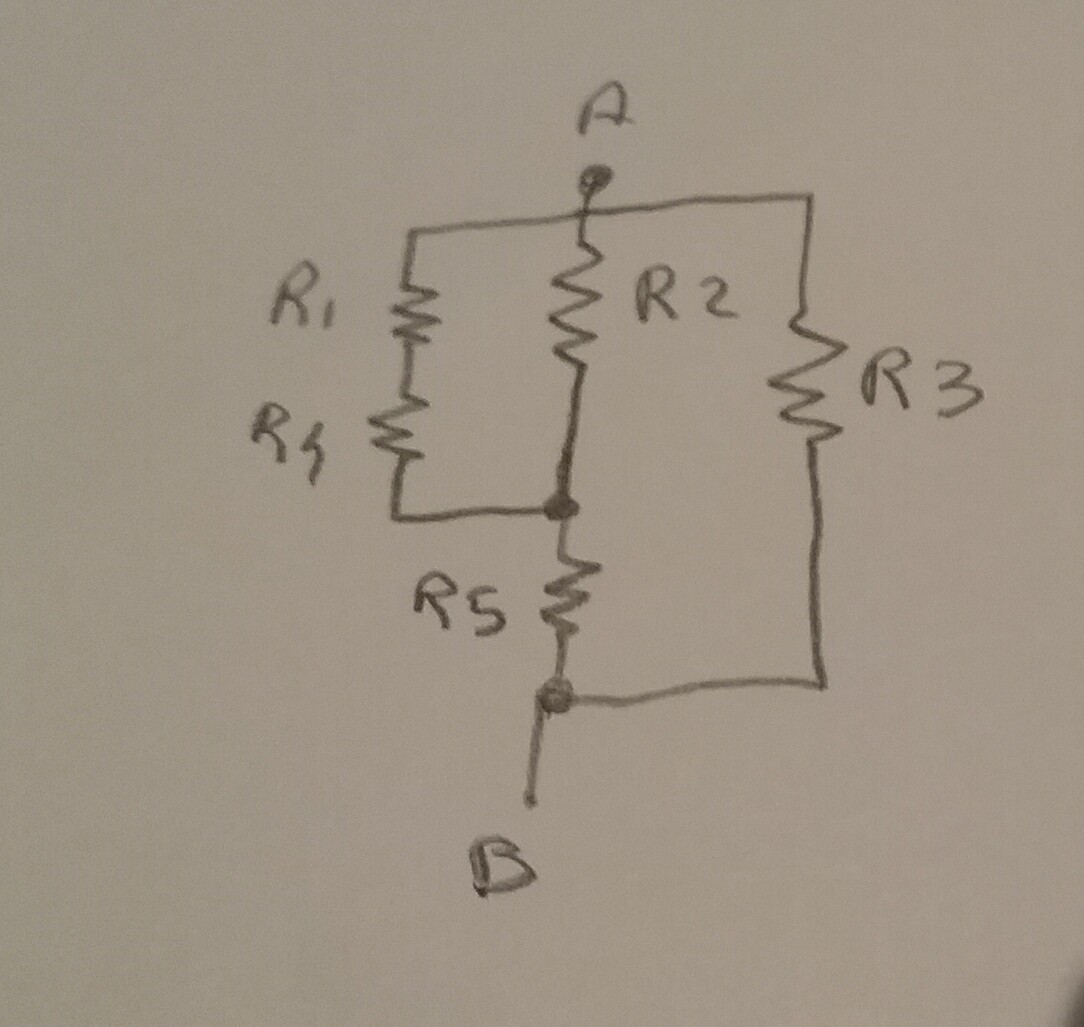

ti trovi R1 in serie a R4 entrambe in parallelo a R2
queste tre sono in serie a R5
poi tutte e quattro si trovano a loro volta in parallelo a R3
prova non è difficile
poi se ho un pochino di tempo vado avanti con gli altri quesiti
ma se vuoi riesci anche da solo adesso
ciao
6364
punti
Livello 5
@maurilio57 Grazie mille
figurati, è un piacere

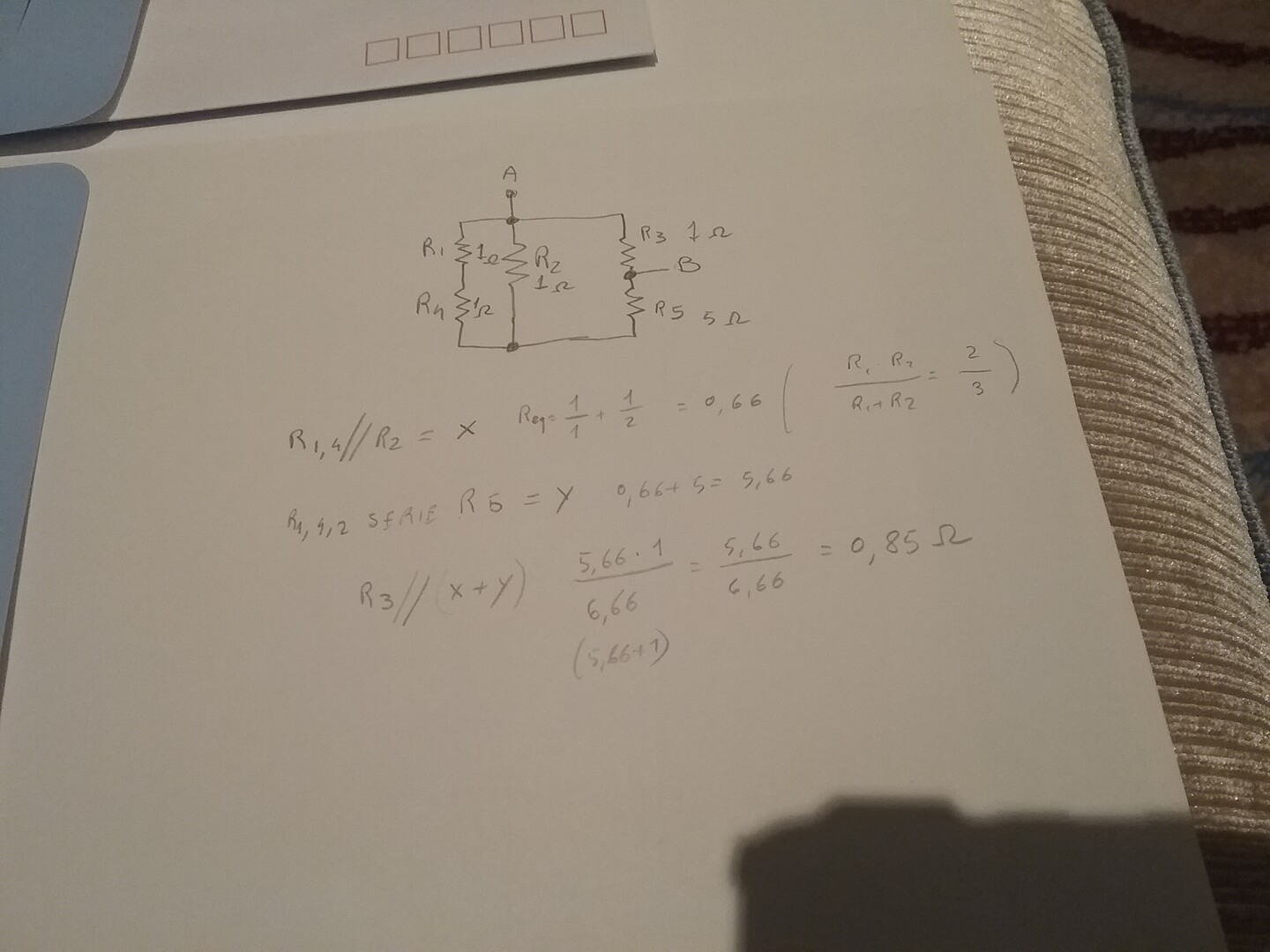

se mi perdoni gli scarabocchi...
(sono in Cina e per combattere il jetleg, faccio esercizi)

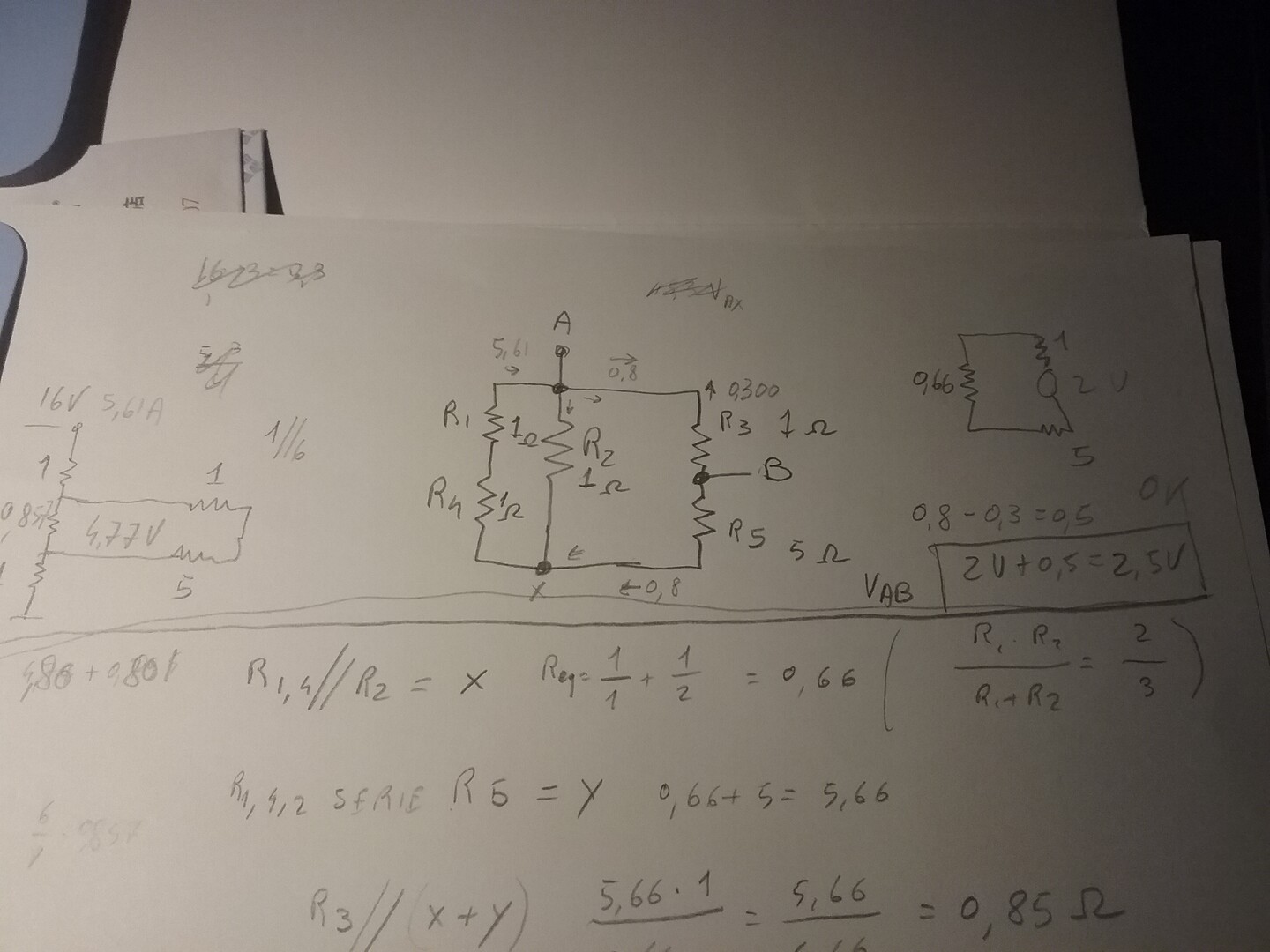

questi sono i calcoli per trovare la tensione tra A e B
il generatore di sinistra da 16 v produce 0,8 A
mentre quello da 2 v , 0,3 A che su R3 producono una corrente media
di 0,5 A , quindi la caduta di tensione su R3 fa 0,5 V che sommati al generatore da 2 V fa 2,5...
