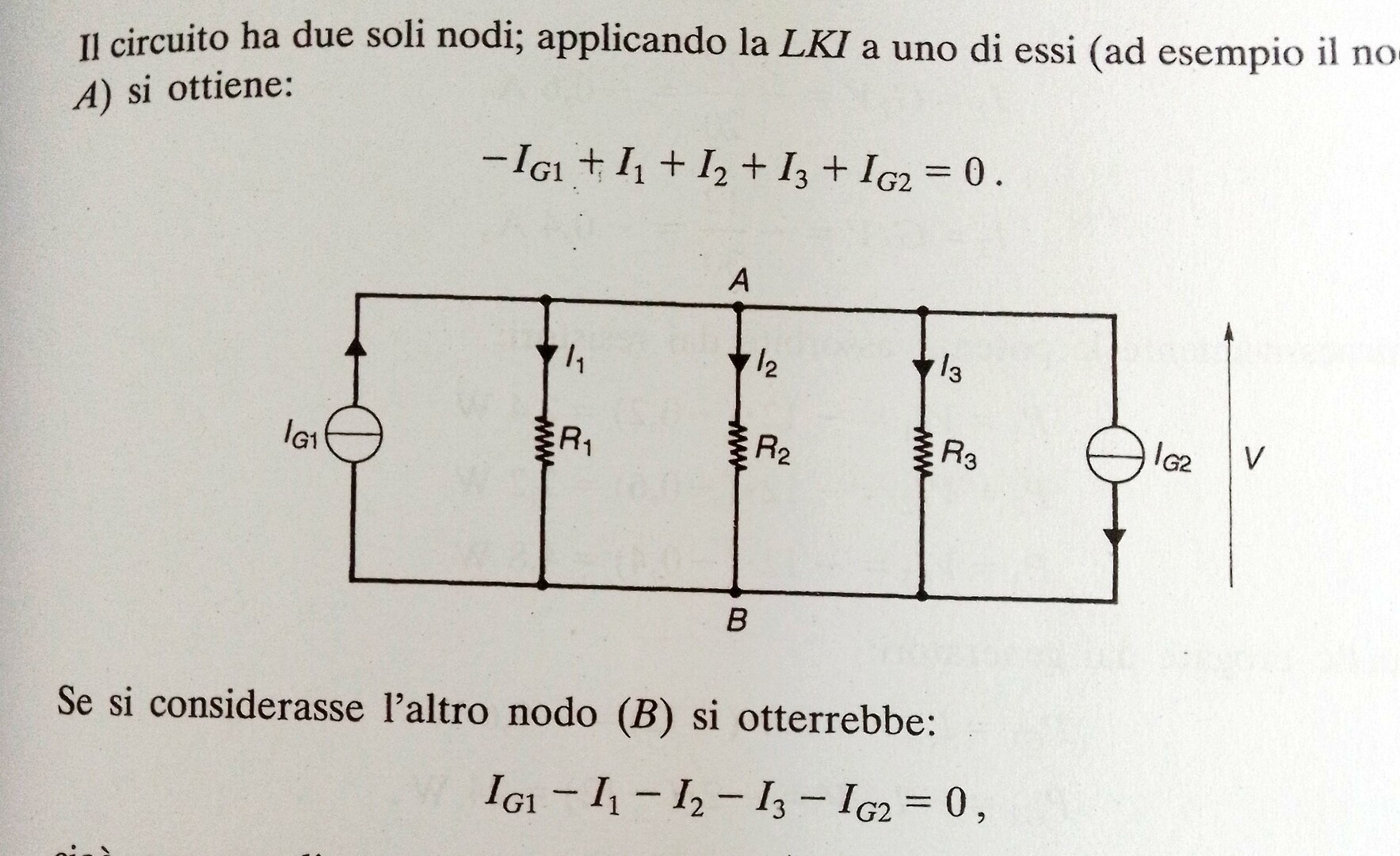

Salve, perché il verso della tensione di IG2 non è positivo prendendo come verso arbitrario di percorrenza della maglia il senso orario?
Salve, perché il verso della tensione di IG2 non è positivo prendendo come verso arbitrario di percorrenza della maglia il senso orario?
162
punti
Livello 1
Salve, perché il verso della tensione di IG2 non è positivo prendendo come verso arbitrario di percorrenza della maglia il senso orario?
La V in figura è la Vab se essa è >0 o < 0 dipende dal valore di Ig1 rispetto a Ig2.
... se ti riferisci alla - V=Vba essa sarà negativa se Ig1 > Ig2 { le I1,I2,I3 sono pos.} e positiva nel caso opposto.
.......................................................................................................
segue quel che avevo inteso male prima ...
il 1° di K o LKC recita:
la somma di correnti entranti in UN NODO è uguale a quella delle uscenti.
o anche la somma delle entranti (o uscenti) è uguale a zero.
pertanto in A entra Ig1 ed escono le altre:
Ig1 = I1 + I2 + I3 + Ig2
che è uguale a ( ricorda se +i entra - i esce):
somma entranti ---> Ig1 - I1 - I2 -I3 - Ig2 = 0
somma uscenti ---> -Ig1 +I1 +I2 +I3 + Ig2 = 0
tutte e tre le relazioni sono, matematicamente, equivalenti.
mentre è incomprensibile il tuo
AVEVO letto male!!! comunque non cancello che può esserti utile!
