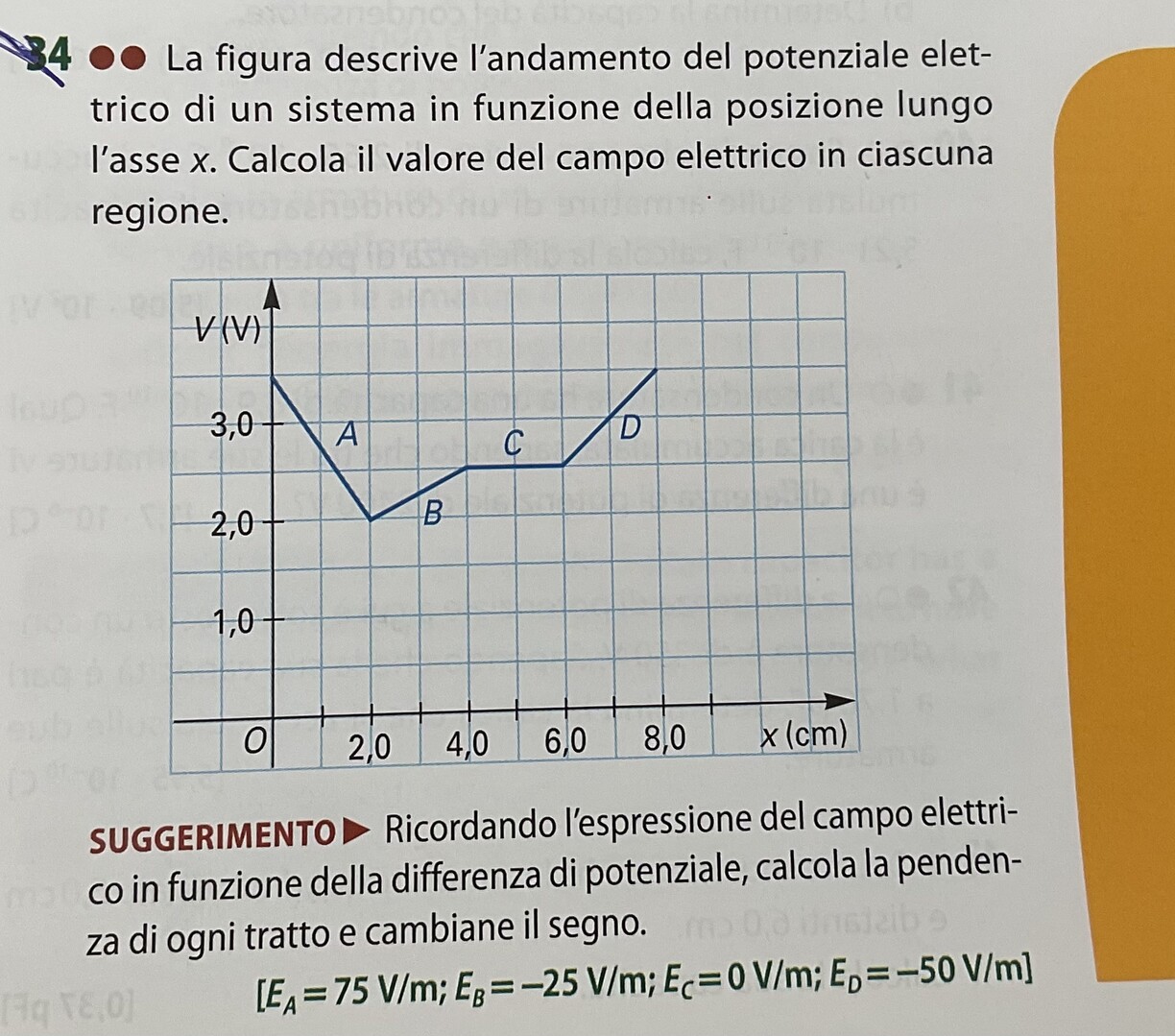

La figura descrive l'andamento del potenziale elettrico di un sistema in funzione della posizione lungo l'asse $x$. Calcola il valore del campo elettrico in ciascuna regione.
SUGGERIMENTO $>$ Ricordando l'espressione del campo elettrico in funzione della differenza di potenziale, calcola la pendenza di ogni tratto e cambiane il segno.
$$
\left[E_A=75 V / m ; E_B=-25 V / m ; E_C=0 V / m ; E_D=-50 V / m \right]
$$
41
punti
Livello 0
E = - Delta V / (Delta x) = (V iniziale - V finale) / (x finale - x iniziale)
Vo - V1 = E * (x fin - x iniz);
la distanza (x finale - x iniz) deve essere in metri.
E = (Vo - V1) / (x1 - xo);
Leggi i dati sul grafico.
Dove il potenziale diminuisce, il campo E è positivo, dove il potenziale aumenta, il campo E è negativo
x1 = 2,0 cm = 0,02 m;
EA = (3,5 - 2,0) / (0,02 - 0);
EA = 1,5 / 0,02 = 75 V/m.
EB = (2,0 - 2,5) / (0,04 - 0,02);
EB = - 0,5 / 0,02 = - 25 V/m;
EC = 0 V/m; non c'è differenza di potenziale.
ED = (2,5 - 3,5) / (0,08 - 0,06) = - 1,0 /0,02 = - 50 V/m.
