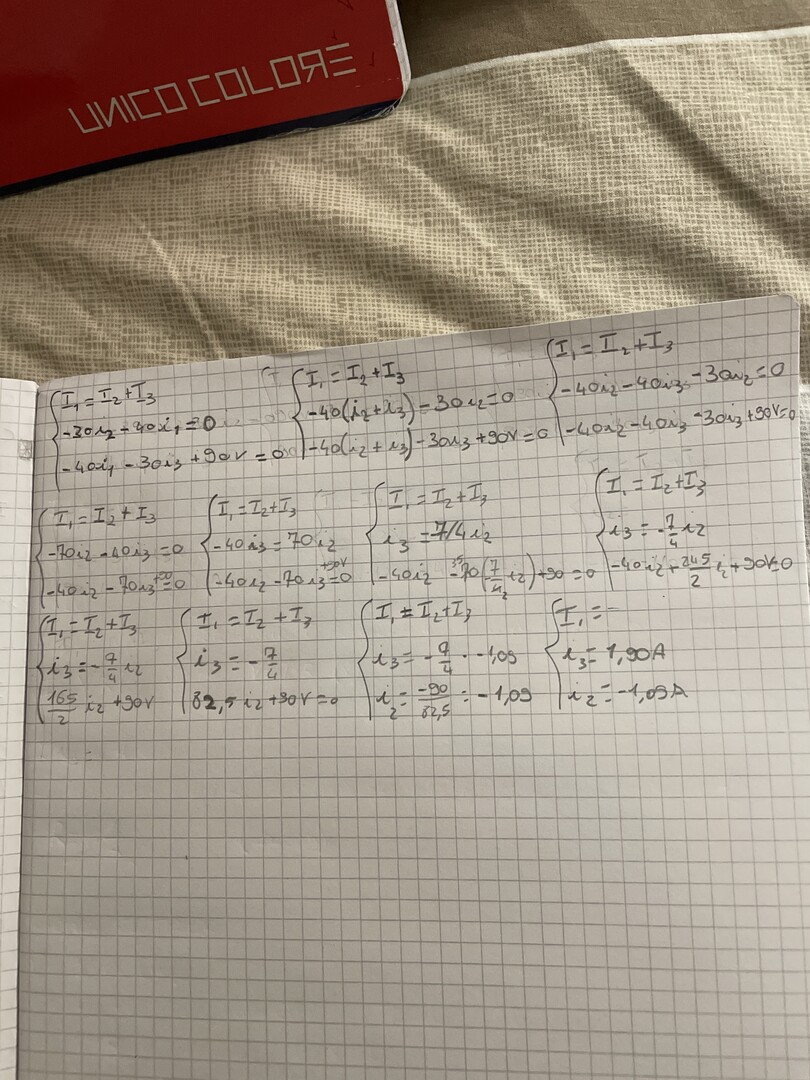

Ragazzi una domanda avendo attraversato tutte le resistenze nel verso della corrente, in fine mi sono ritrovato i2 negativa, dato che adesso devo trovare i1
i2 devo cambiarla di segno e poi fare la somma con i3 o rimane negativa?
Ragazzi una domanda avendo attraversato tutte le resistenze nel verso della corrente, in fine mi sono ritrovato i2 negativa, dato che adesso devo trovare i1
i2 devo cambiarla di segno e poi fare la somma con i3 o rimane negativa?
13
punti
Livello 0
Hai supposto il verso di percorrenza della corrente ma ti esce un valore negativo --> verso di percorrenza opposto.
Al noto la corrente che hai supposto in un modo (col segno +) si comporta in altro modo (segno meno). Se correggi sullo schematico il verso di percorrenza di I2 cambi il valore di I2 nella soluzione e diventa positivo e devi correggere l'equazione al nodo delle correnti.
Se vuoi lasciare il verso della corrente e allora I2 rimane negativa e l'equazione al nodo non cambia : I1 = I3 + I2 = I3 + (-I2) rimane ancora una somma ma con I2 negativa.
Il procedimento corretto è quello correggere il segno e di conseguenza correggere l'ultima equazione al nodo, questo per avere un circuito coerente dal punto di vista della convenzione tensione/corrente.
