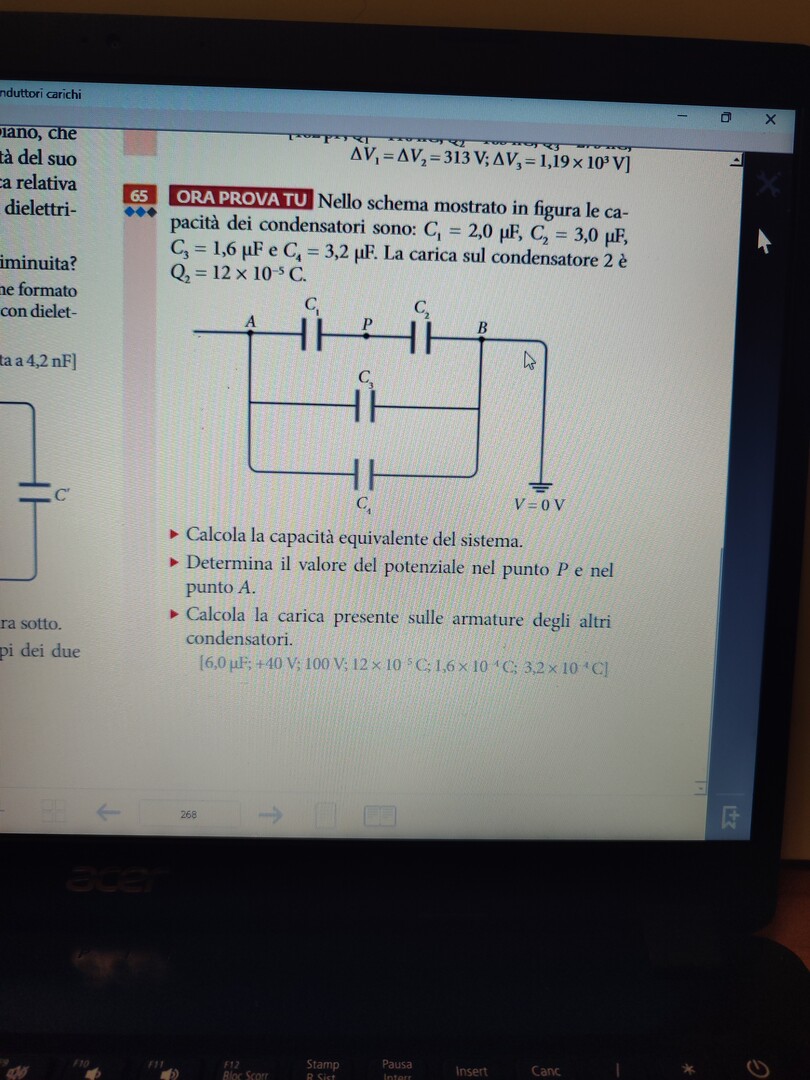

Nello schema mostrato in figura le capacità dei condensatori sono: $C_1=2,0 \mu \mathrm{F}, C_2=3,0 \mu \mathrm{F}$, $C_3=1,6 \mu \mathrm{F}$ e $C_4=3,2 \mu \mathrm{F}$. La carica sul condensatore 2 è $Q_2=12 \times 10^{-5} \mathrm{C}$.
Calcola la capacità equivalente del sistema.
- Determina il valore del potenziale nel punto $P$ e nel punto $A$.
- Calcola la carica presente sulle armature degli altri condensatori.
$$
\left[6,0 \mu \mathrm{F} ;+40 \mathrm{~V} ; 100 \mathrm{~V} ; 12 \times 10^5 \mathrm{C} ; 1,6 \times 10^4 \mathrm{C} ; 3,2 \times 10^4 \mathrm{C}\right]
$$
