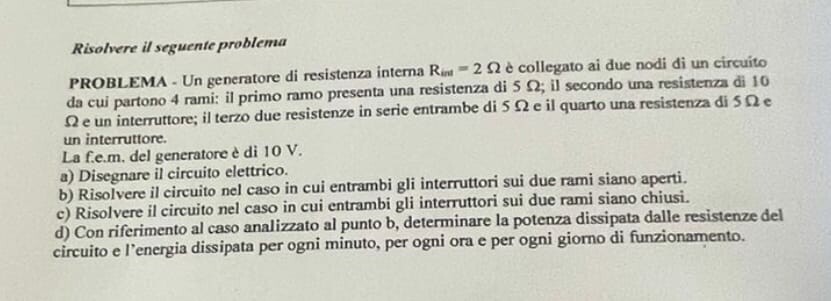

Un generatore di resistenza interna $R_{\text {int }}=2 \Omega$ è collegato ai due nodi di un circuito da cui partono 4 rami: il primo ramo presenta una resistenza di $5 \Omega$; il secondo una resistenza di 10 $\Omega$ e un interruttore; il terzo due resistenze in serie entrambe di $5 \Omega$ e il quarto una resistenza di $5 \Omega$ e un interruttore.
La fe.m. del generatore è di $10 V$.
a) Disegnare il circuito elettrico.
b) Risolvere il circuito nel caso in cui entrambi gli interruttori sui due rami siano aperti.
c) Risolvere il circuito nel caso in cui entrambi gli interruttori sui due rami siano chiusi.
d) Con riferimento al caso analizzato al punto b, determinare la potenza dissipata dalle resistenze del circuito e l'energia dissipata per ogni minuto, per ogni ora e per ogni giorno di funzionamento.
