Livello 1

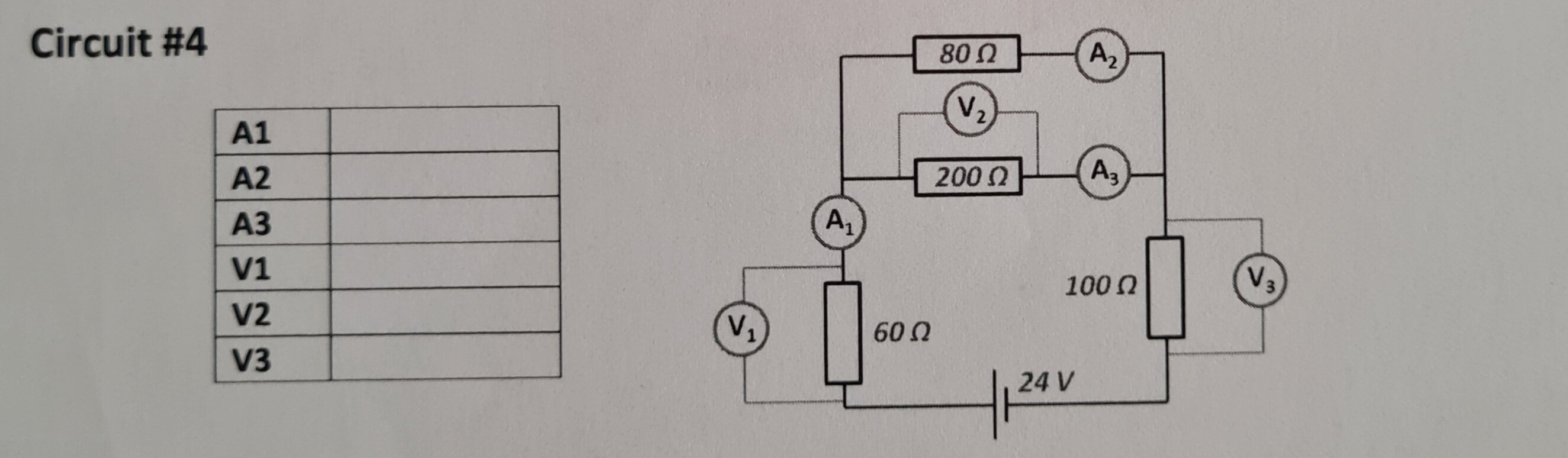

Rp = 200//80 = 16.000/280 = 57,143 ohm
Rt = Rp+60+100 = 217,14 ohm
A3 = V/Rt = 24/217,14 = 0,11053 A
V1 = 60*A3 = 6,632 V
V3 = 100*A3 = 11,053 V
V2 = V-(V1+V3) = 6,316 V
A1 = V2/200 = 0,03158 A
A2 = V2/80 = 0,07895 A
A1+A2 = 0,03158+0,07895 = 0,11053 A = A3
