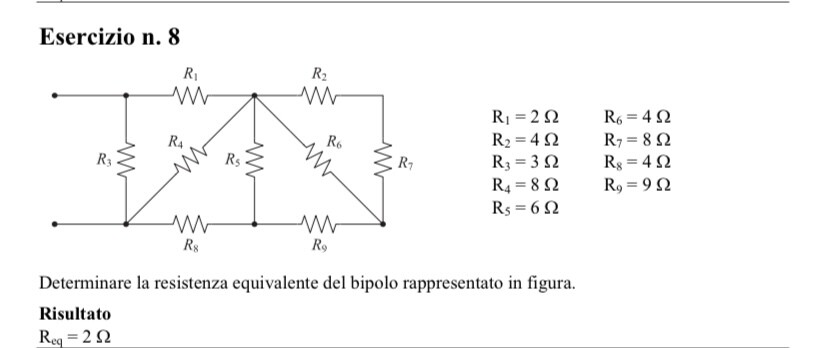

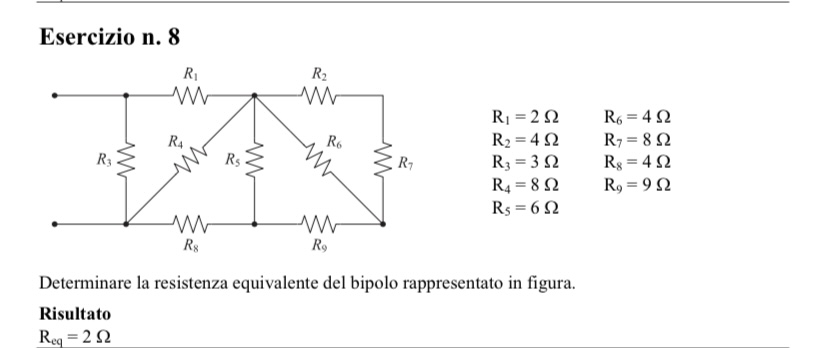

Buonasera, vorrei sapere, se possibile, oltre alla risoluzione dell’esercizio, l’approccio da seguire quando devo eseguire calcoli di resistenze equivalenti che ne comprendono alcune in diagonale o in punti “insoliti” . Grazie in anticipo
Buonasera, vorrei sapere, se possibile, oltre alla risoluzione dell’esercizio, l’approccio da seguire quando devo eseguire calcoli di resistenze equivalenti che ne comprendono alcune in diagonale o in punti “insoliti” . Grazie in anticipo
Devi partire da destra e procedere verso sinistra in questo caso.
$R_2$ è in serie a $R_7$. La somma risulta in parallelo a $R_6$. Quindi $12//4=12*4/(12+4)=48/16=3$ $ohm$.
Questa risulta in serie a $R_9$, quindi 3+9=12 ohm.
Questa risulta in parallelo a $R_5$, quindi 12//6=12*6/(12+6)=72/18=4 ohm.
Questa è in serie a $R_8$, quindi 4+4=8 ohm.
Questa è in parallelo a $R_4$, ovvero 8//8=4 ohm.
Questa è in serie ad $R_1$, quindi 4+2=6 ohm
Questa è in parallelo a $R_3$, quindi 6//3=6*3/(6+3)=18/9=2 ohm
Questa è la resistenza equivalente fra quei due punti.
In generale qualunque collegamento privo di resistenza può graficamente "collassare" in un punto, così come un punto può essere graficamente "stirato" come si vuole, basta non alterare i collegamenti. Quindi le resistenze in diagonale le puoi sempre ridisegnare o in orizzontale o in verticale.
Spero di essere stato chiaro.
Buono studio

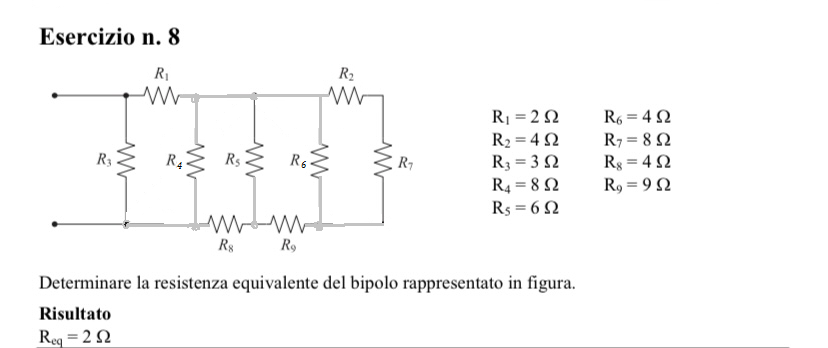

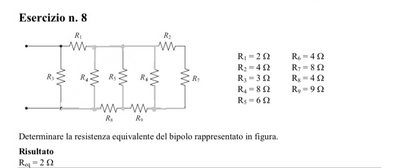

Grazie, quindi se si volesse disegnare tutto in orizzontale e verticale, come verrebbe fuori lo schema dell'esercizio 8?

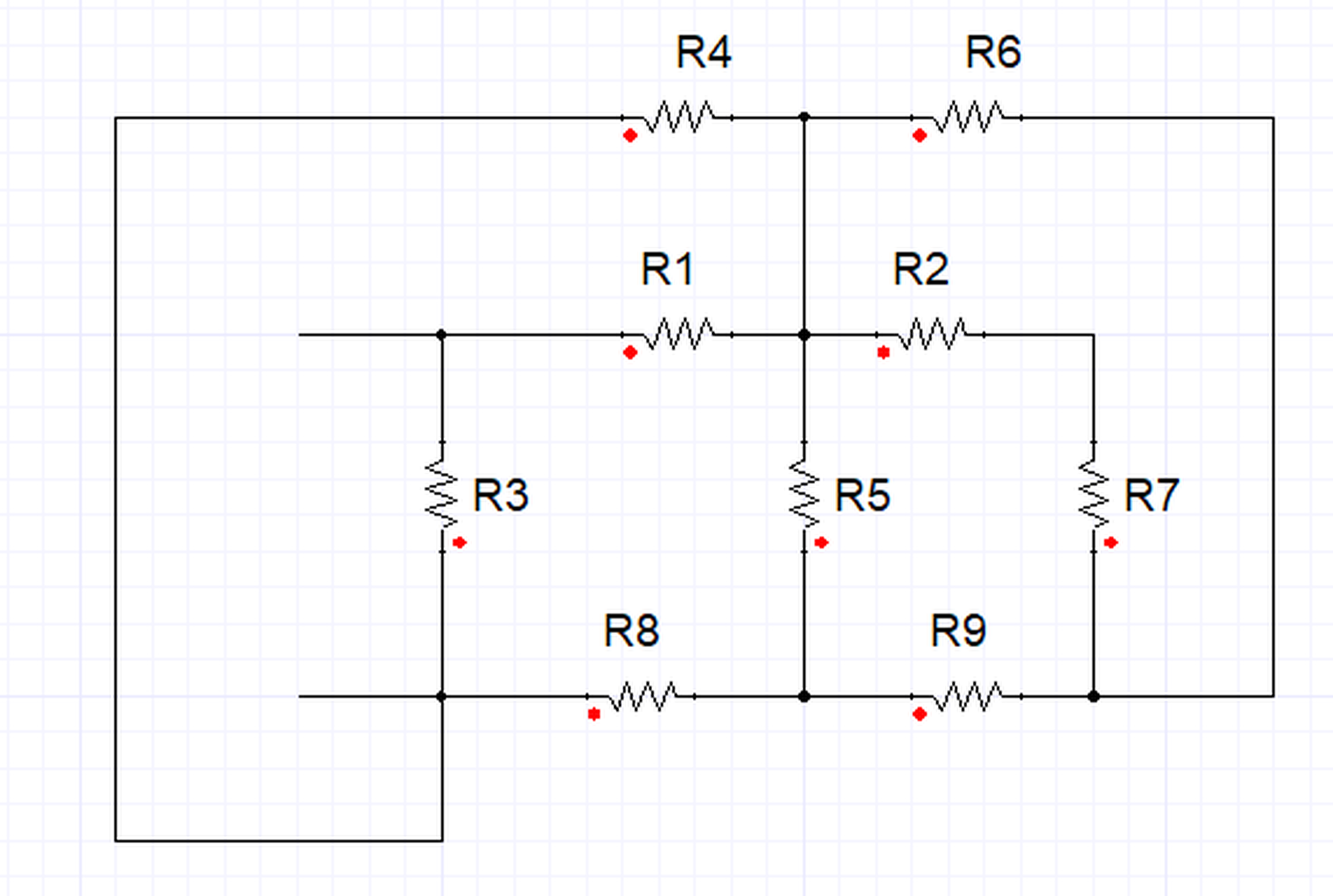

@pinksummer ho trovato per caso la tua domanda. se non mi "tagghi" non mi arrivano in automatico. un modo potrebbe essere quello della figura sottostante
R27 = R2+R7 = 4+8 = 12,0 ohm
R267 = 12//4 = 48/16 = 3,0 ohm
R2679 = 3+9 = 12,0 ohm
R25679 = R2679//R5 = 12*6/18 = 4,0 ohm
R256789 = R25679+R8 = 4+4 = 8,0 ohm
R2456789 = R256789*R4 /(R256789+R4) = 8//8 = 64/16 = 4,0 ohm
R12456789 = R2456789+R1 = 4+2 = 6 ohm
Req = R12456789 //R3 = 6*3 /6+3 = 18/9 = 2 ohm
forse così lo vedi meglio ; non ci sono triangoli da convertire in stelle , solo serie e paralleli
