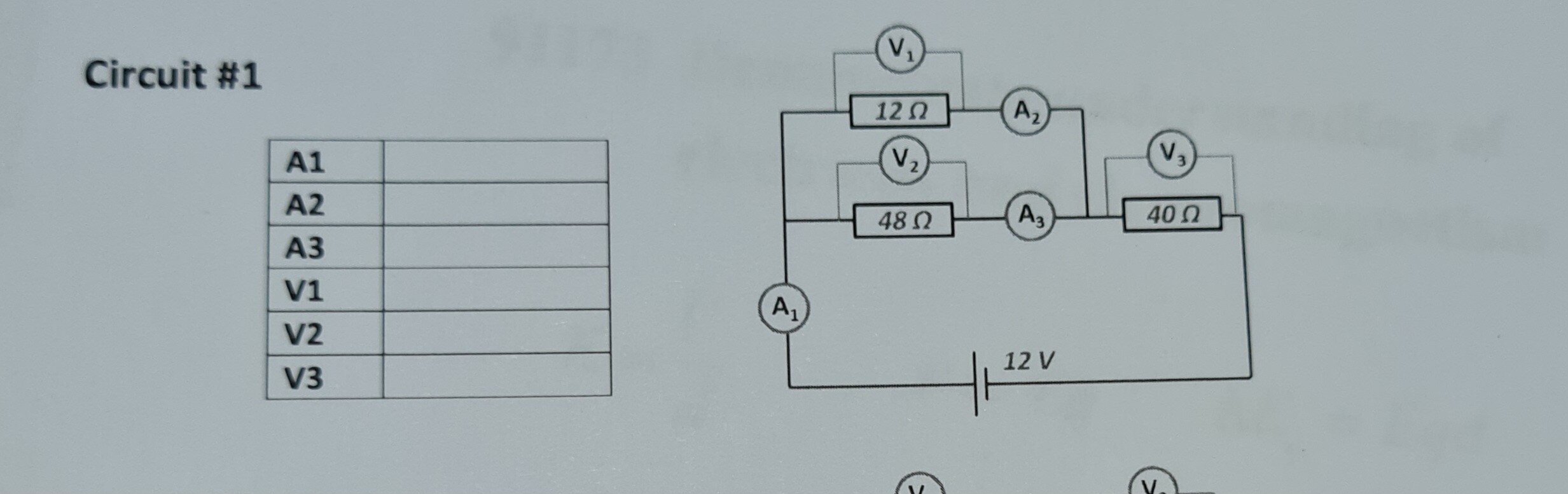

Dato un circuito in figura determina:
Ho bisogno di una mano. Non ho capito come risolvere questa tipologia di esercizi.

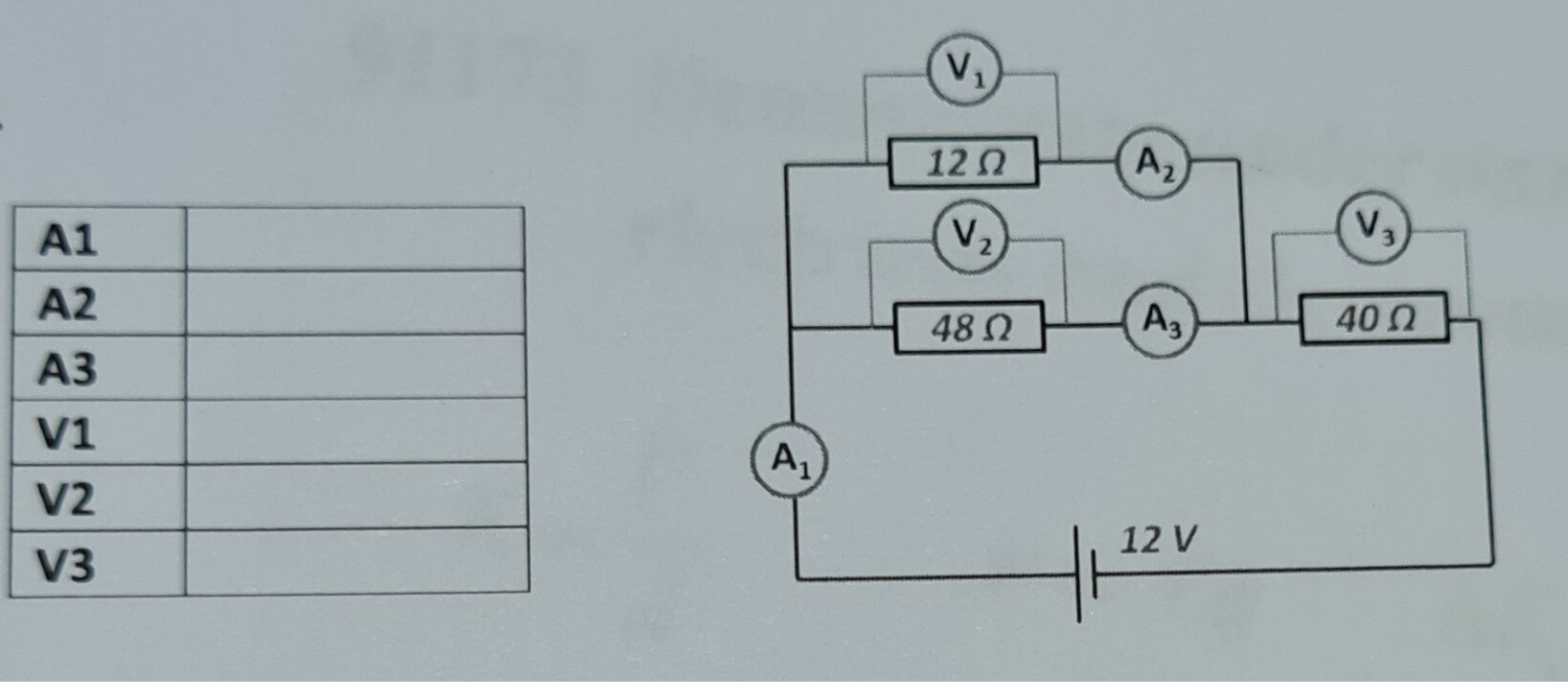

Dato un circuito in figura determina:
Ho bisogno di una mano. Non ho capito come risolvere questa tipologia di esercizi.
R parallelo delle resistenze 12 Ohm e 48 Ohm, Rp:
Rp = (1/12 + 1/48)^-1 = (5/48)^-1;
Rp = 48/5 = 9,6 Ohm;
R equivalente del circuito, Re:
Re = 9,6 + 40 = 49,6 Ohm;
intensità di corrente nel circuito:
i = 12 Volt / Re = 12 / 49,6 = 0,242 A;
i (A1) = 0,242 A; (misura dell'amperometro A1);
i attraversa la resistenza R3 = 40 Ohm;
V3 = 40 * 0,242 = 9,7 V;
V del parallelo: Vp = Rp * i;
ai capi delle resistenze in parallelo c'è la stessa differenza di potenziale:
Vp = 9,6 * 0,242 = 2,3 V;
Vp = V1 = V2 = 2,3 V;
La corrente i (A1) si divide nei due rami del parallelo:
i (A2) = 2,3 / 12 = 0,19 A;
i (A3) = 2,3 / 48 = 0,048 A.
Ciao @ferdi8
Req = 12//48+40 = 12*48/60+40 = 49,6 ohm
A1 = V/Req = 12/49,6 = 0,242 A
V3 = A1*40 = 9,68 V
V1 = V2 = V-V3 = 12-9,68 = 2,32 V
A2 = V2/12 = 0,194 A
A3 = V2/48 = A2/4 = 0,048 A
