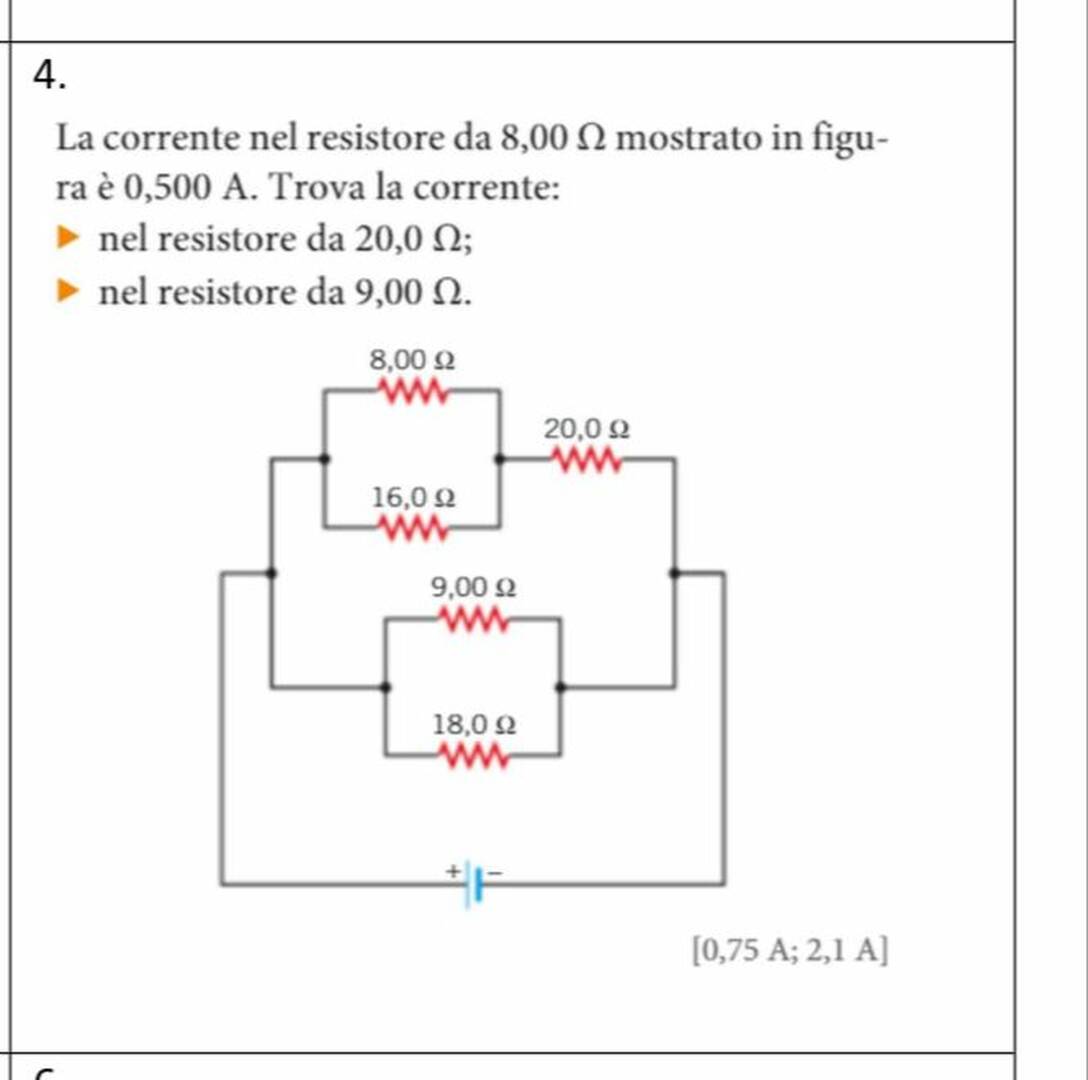

La corrente nel resistore da $8,00 \Omega$ mostrato in figura è $0,500 \mathrm{~A} .$ Trova la corrente:
- nel resistore da $20,0 \Omega$
- nel resistore da $9,00 \Omega$.
La corrente nel resistore da $8,00 \Omega$ mostrato in figura è $0,500 \mathrm{~A} .$ Trova la corrente:
- nel resistore da $20,0 \Omega$
- nel resistore da $9,00 \Omega$.
Le due resistenze in parallelo R1 = 8,00 Ohm ed R2 = 16,0 Ohm hanno la stessa ddp ai loro capi.
V12 = R1 * i1;
V12 = R2 * i2.
V12 = 8,00 * 0,500 = 4,00 Volt;
i2 = 4,00 / 16,0 = 0,25 A; (corrente in R2 = 16,0 Ohm);
i12 = i1 + i2 = 0,75 A;
i12 esce dal parallelo; entra in R3 = 20,0 Ohm;
i3 = 0,75 A;
Re = Rparallelo + R3;
Re = (1/8,00 + 1/16,0)^-1 + 20,0 = 5,33 + 20 = 25,33 Ohm;
V123 = Re * (i1 + i2) = 25,33 * 0,75 = 19 Volt (ddp ai capi del secondo parallelo, quindi ai capi di R4 = 9,00 Ohm e ai capi di R5 = 18,0 Ohm.
i4 = V123 / 9,00 = 19 / 9 = 2,1 A;
ciao.
I8 = 0,5
I16 = I8/2 = 0,25
I20 = I8+I16 = 3/4 di A
Req 1 = 8//16+20 = 8*16/24+20 = 76/3 di ohm
Req 2 = 9//18 = 18*9/27 = 6,00 0hm
Req 1*I20 = Req 2* I
I = I20* Req 1/Req 2 = 3/4*76/3*3/18 = 3/4*38/9 = 38/(4*3) = 19/6 di A
I9 = 19/6*18(9+18) = 2,111.. = 2+1/9 = 19/9 di A
