Salve, avrei bisogno del vostro aiuto per capire se ho svolto correttamente il seguente esercizio, il quale richiedeva di trovare i valori delle reazioni vincolari nei punti A, C e D conoscendo le lunghezze della struttura ed il carico applicato all'estremità di essa.

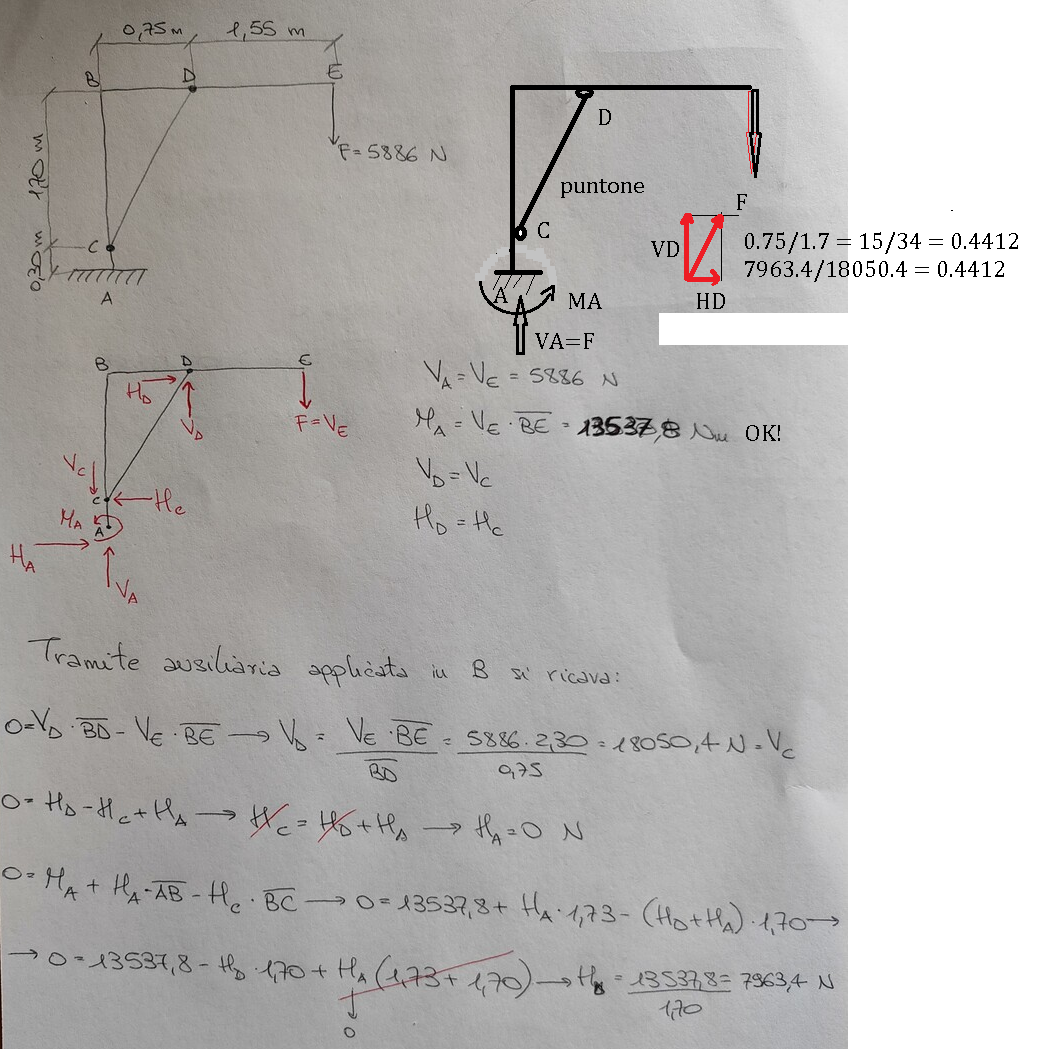

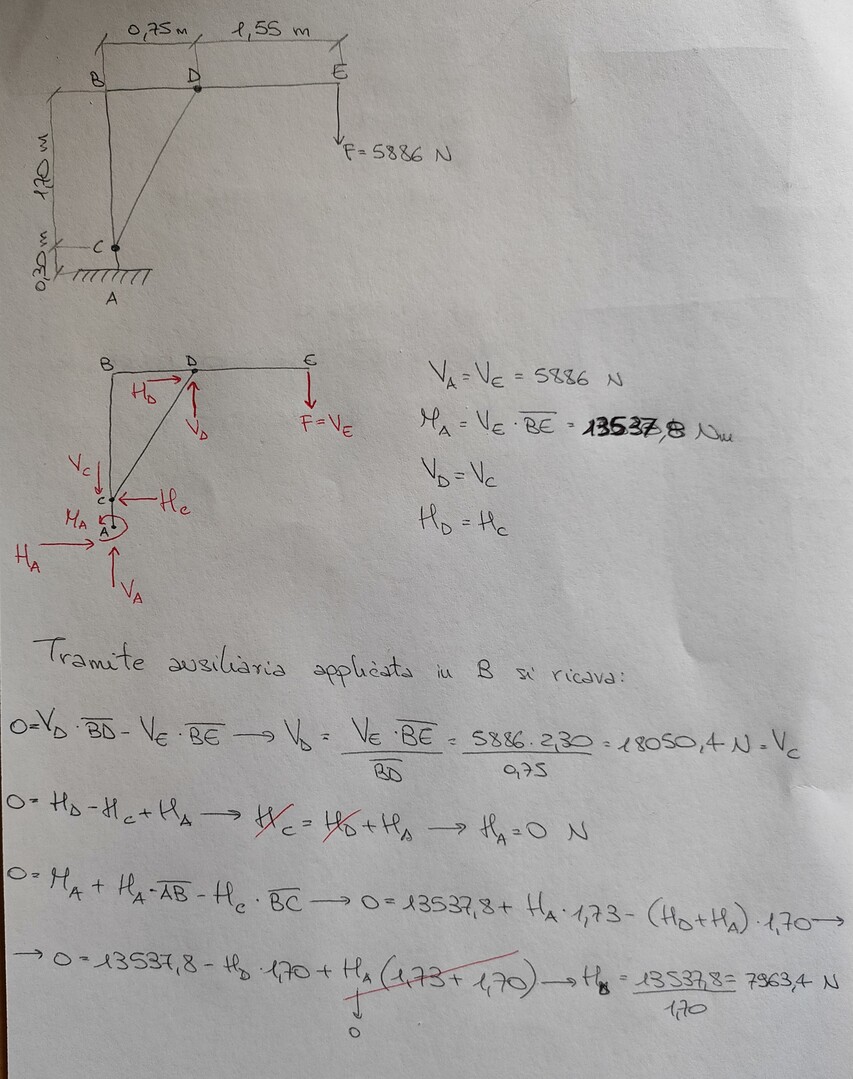

Allego la foto con il procedimento che ho seguito, sperando sia abbastanza chiaro.
Grazie!
