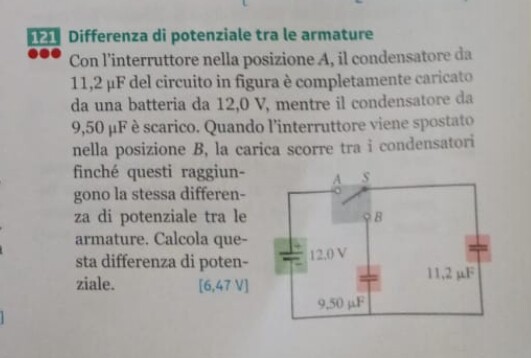

Con l'interruttore nella posizione A, il condensatore da 11,2 microF del circuito in figura è completamente caricato da una batteria da 12,0 V, mentre il condensatore da 9,50 microF è scarico. Quando l'interruttore viene spostato nella posizione B, la carica scorre tra i condensatori finché questi raggiungono la stessa differenza di potenziale tra le armature. Calcola questa differenza di potenziale. [6,47 V]
90
punti
Livello 1
Il sistema dei due condensatori viene ad avere una carica
QT = Q1 + Q2 = 0 + C2 V2 = 11.2*10^(-6) * 12 C = 134.4 u C
e la capacità del parallelo Ceq = C1 + C2 = (9.5 + 11.2) uF = 20.7 uF
Da Ceq V* = QT segue V* = 134.4/20.7 V = 6.49 V
