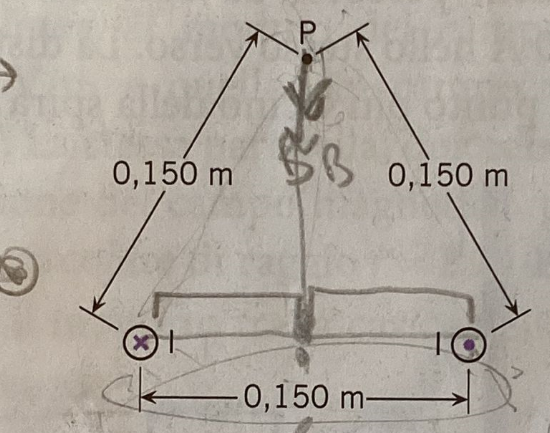

La figura mostra la sezione di due fili percorsi dalla stessa corrente I = 85,0 A. La corrente in un filo ha il verso uscente dalla pagina, l'altra entrante.la figura rappresenta un triangolo rettangolo con il alto uguale a 0.150 Determina intensità, direzione e verso del campo magnetico totale nel punto P.
16
punti
Livello 0
Puoi prendere spunto da questo esercizio risolto che ho risolto tempo fa. Le due correnti sono entranti ma il concetto è lo stesso
Le linee di campo sono circonferenze concentriche con centri nei due fili. Il campo B è tangente alle linee di campo in ogni punto.
Nel disegno che hai fatto le componenti orizzontali si annullano, le componenti verticali si sommano. Campo magnetico risultante: direzione lungo la bisettrice dell'angolo al vertice, verso il basso
76753
punti
Genius II
@stefanopescetto grazieee mille
