[Risolto] Problema di Fisica



1

Ciao a tutti! Avrei bisogno di una mano per un problema che non riesco a risolvere.

Problema: Per aprire un cancello lungo 3,0 m, Jack e Allison esercitano due forze, rappresentate con vista dall'alto nella figura. Jack esercita una forza di modulo 81 N, inclinata di 72° rispetto al cancello e applicata nel punto medio. Allison esercita una forza di modulo 74 N, inclinata di 84° rispetto al cancello e applicata all'estremità libera di ruotare.

IMG 20220813 111538

Calcola il momento totale che Jack e Allison esercitano sul cancello rispetto all'asse di rotazione passante per il punto O.

                                                                    Risultato secondo il libro: 3,4 x 10^2 N x m.

Ringrazio in anticipo chi mi aiuterà!

Autore
2 Risposte



3

@ASTROSAMY0012

Il momento M di una forza è definito come il prodotto vettoriale tra il raggio vettore, che unisce il punto rispetto al quale è calcolato il momento e il punto di applicazione della forza e la forza stessa.

Quindi: M = r x F

dove M, r, F sono vettori.



La direzione di M risulta sempre perpendicolare al piano contenente i due vettori R, F e il verso è dato dalla regola della mano destra.

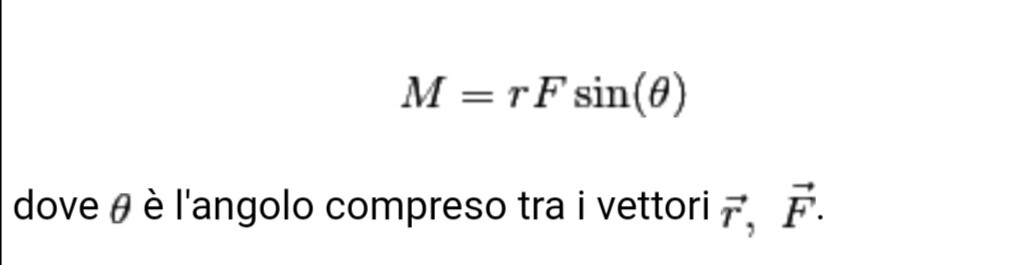

Il modulo di M è:

Screenshot 20220813 192501

M= [N*m]



Nel problema in esame, utilizzando la regola della mano destra, si constata che i momenti generati hanno lo stesso verso e si sommano (segno positivo)

Possiamo quindi calcolare il modulo dei due momenti:



M_jack = 1,5* 81 *  sin (72°) = 115,6 N*m



M_Alli = 3,0 * 74 * sin (84) = 220,8 N*m



Possiamo quindi calcolare il momento risultante come somma dei due momenti calcolati.



M_tot =M_jack + M_Alli = 336,4 N*m



Grazie mille @stefanopescetto

@ASTROSAMY0012

Figurati! Buona serata



2

M = r * F * sen(angolo)

Momento di Jack:

M Jack = 1,5 * 81 * sen72° = 115,6 N m;

M Allison = 3,0 * 74 * sen84° = 220,8 N m;

I due momenti fanno ruotare entrambi il cancello in verso antiorario, hanno lo stesso segno positivo, si sommano;

M risultante = 115,6 + 220,8 = 336,4 N m = 340 N m (arrotondato).

In potenza di 10:

M risultante  = 3,4 * 10^2 Nm.

Ciao  @astrosamy0012



Grazie di cuore @mg !
