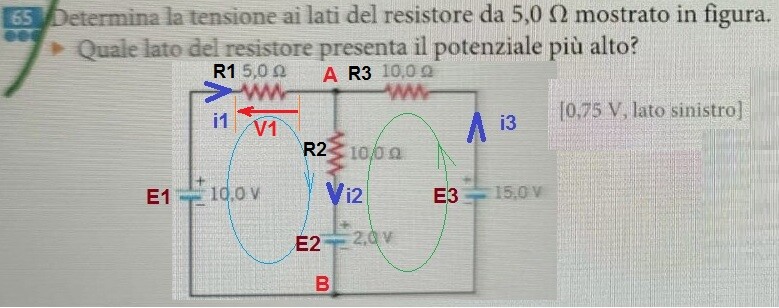

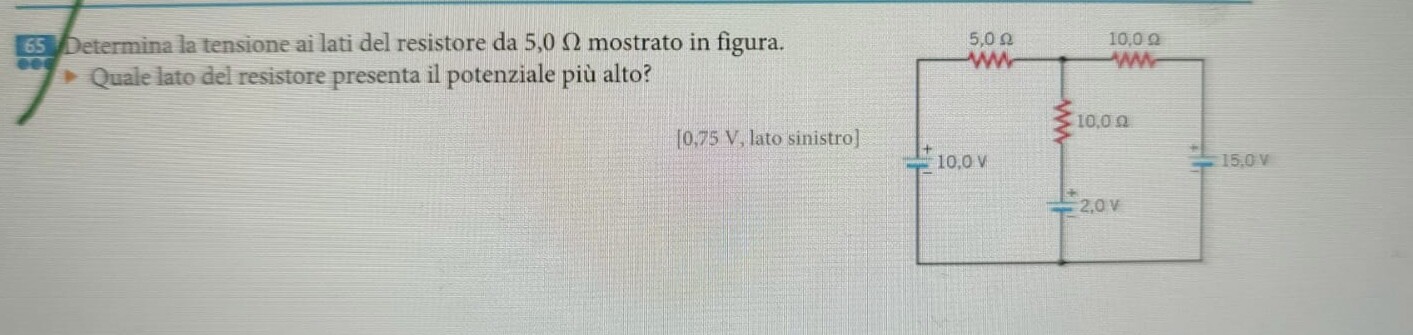

Betermina la tensione ai lati del resistore da $5,0 \Omega$ mostrato in figura.
Quale lato del resistore presenta il potenziale più alto?
Betermina la tensione ai lati del resistore da $5,0 \Omega$ mostrato in figura.
Quale lato del resistore presenta il potenziale più alto?
11
punti
Livello 0
8194
punti
Livello 6
@marus76 grazie. Ma non mi è molto chiaro. Non si applicano le leggi di kirchoff?

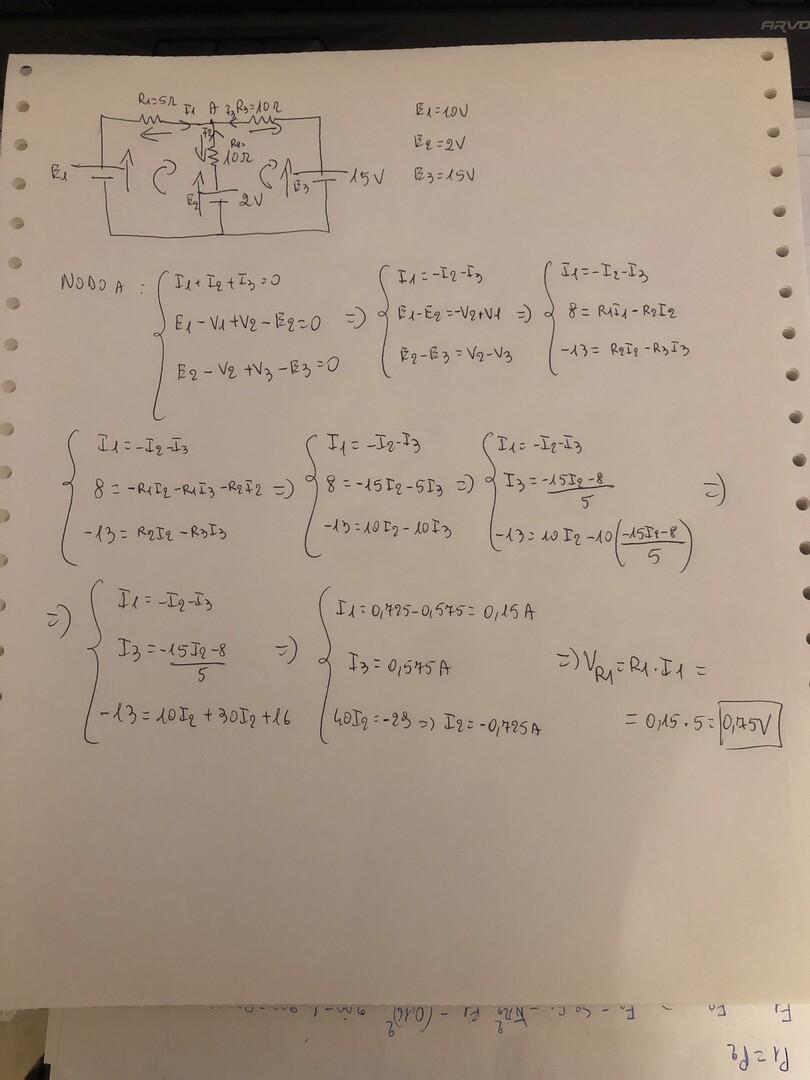

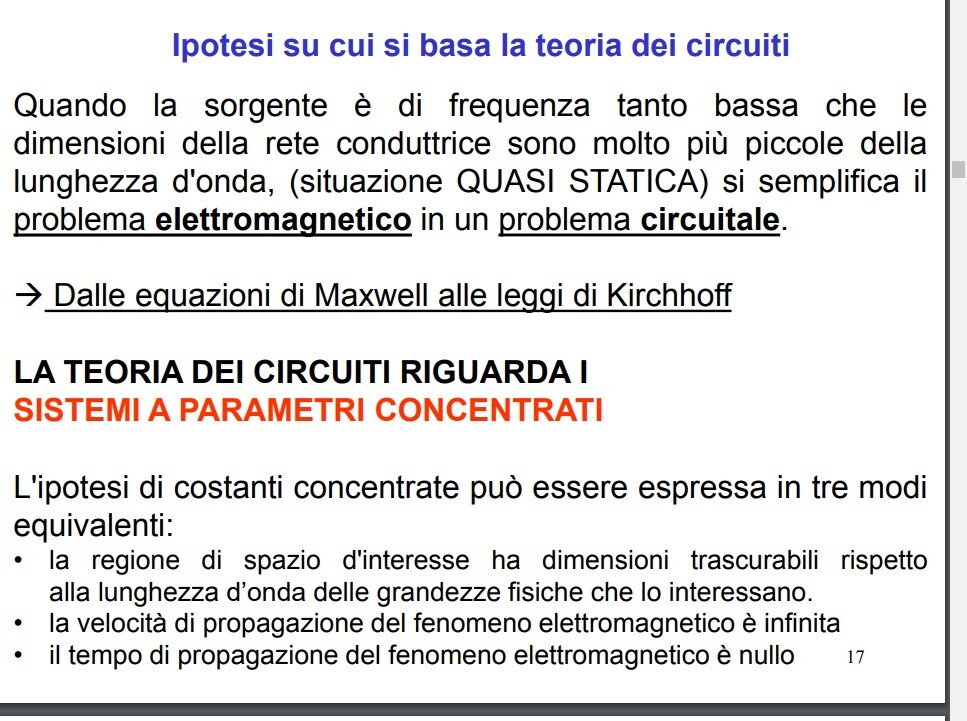

puoi anche applicare i due principi di kirchoff esce più lungo esercizio
@marus76 infatti c ho provato ma non mi esce
@marus76 puoi farmi vedere come si fa applicando le leggi di kirchoff. Grazieo
V(5) = I1*5 = 0,15*5 = 0,75 V
V2+I2*10 = 0,725*10+2 =7,25+2 = 9,25 V = 10-V(5) ....direi che ci siamo
114173
punti
Genius II

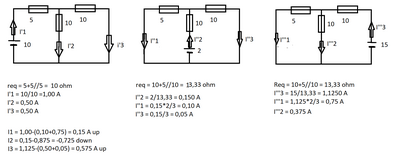

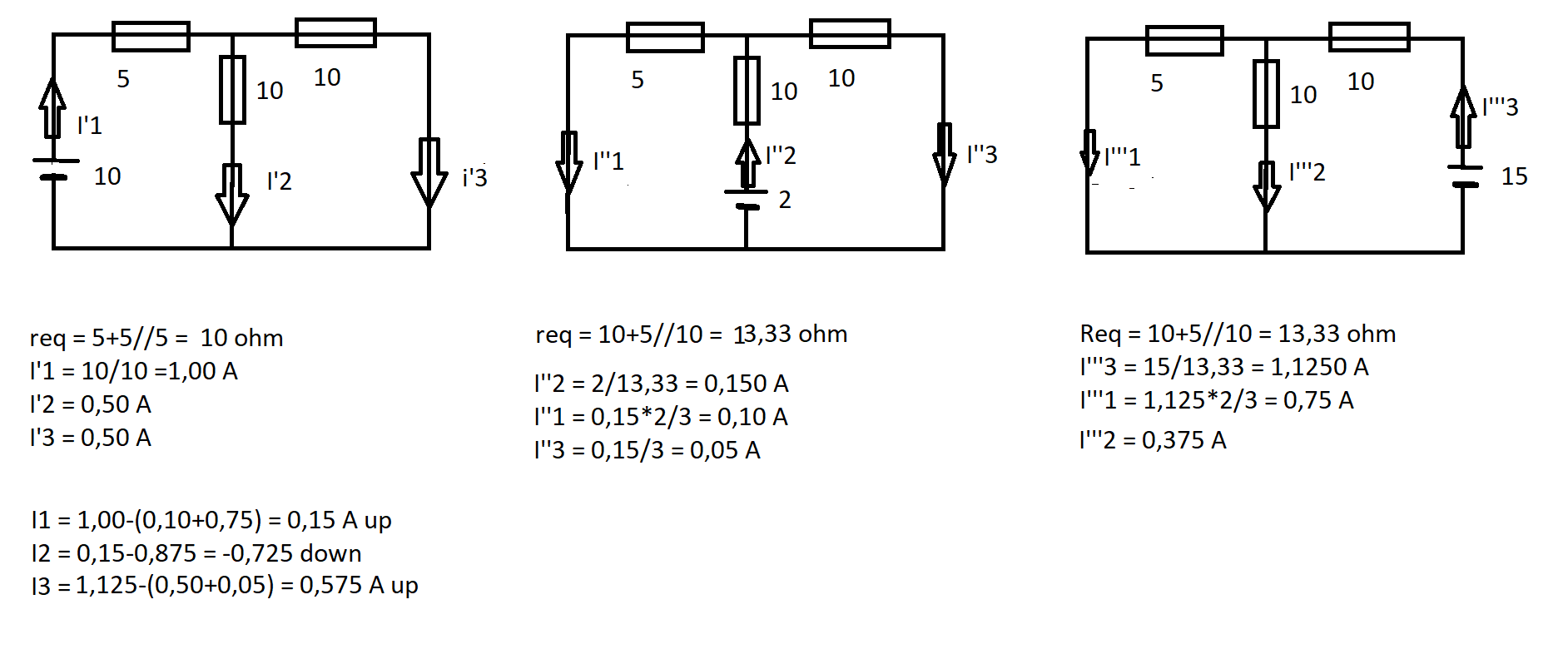

i2 = i1 + i3 ---> y = x + z
E1 - E2 = R1*i1 + R2*i2 ---> 10 - 2 = 5x + 10y
E3 - E2 = R3*i3 + R2*i2 ----> 15 - 2 = 10z + 10y
x = 3/20, y = 29/40, z = 23/40
x = 0.15, y = 0.725, z = 0.575
quindi :
V1 = R1*i1 = 5x = 0.75 V
il lato di R1 collegato a E1 è quello a potenziale più alto.

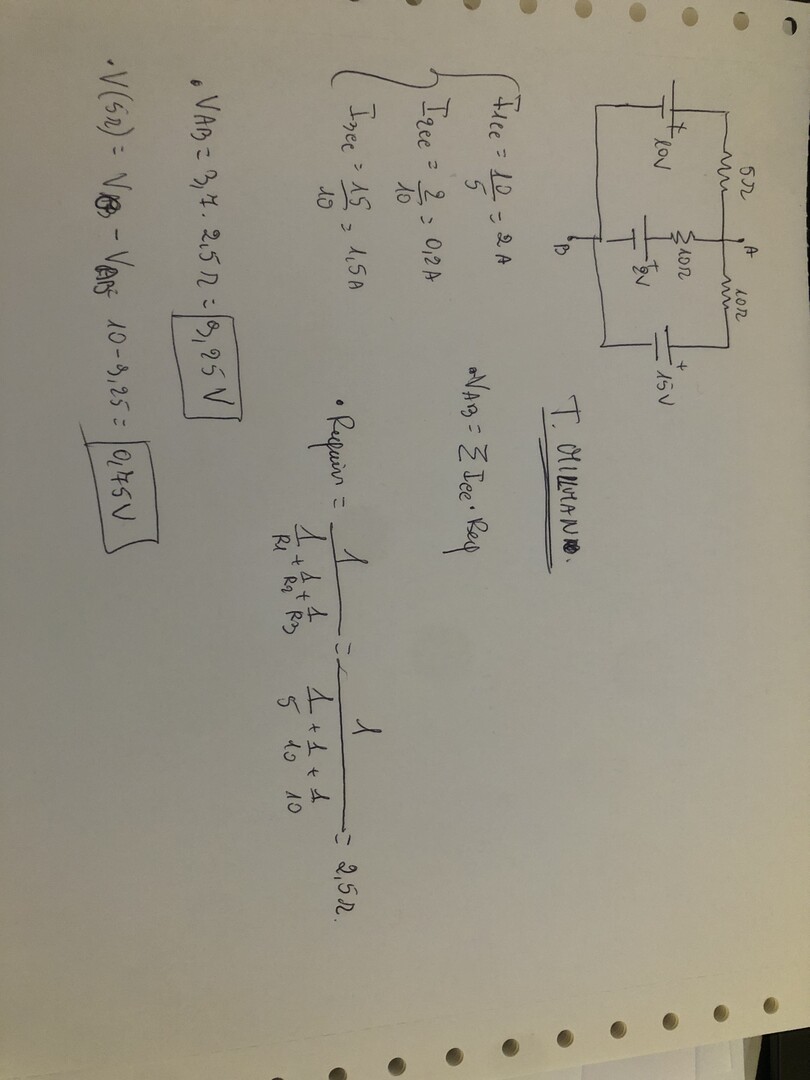

Millman
Vab =( E1/R1 + E2/R2 + E3/R3)/(1/R1 + 1/R2 + 1/R3) = (10/5 + 2/10 +15/10) / (1/5 + 1/10 + 1/10) = 37/4 V
V1 = - Vab + E1 ----> V1 = Vba + E1 = 3/4 = 0.75 V ---> ok!
{Vab = E2 + R2*i2}
.....................................
https://www.sosmatematica.it/forum/domande/leggi-di-kirchhoff-2/#post-82760
https://www.sosmatematica.it/forum/domande/principi-di-kirchoof-urgenteeee/#post-74702
