Problema circuiti elettrici

Question

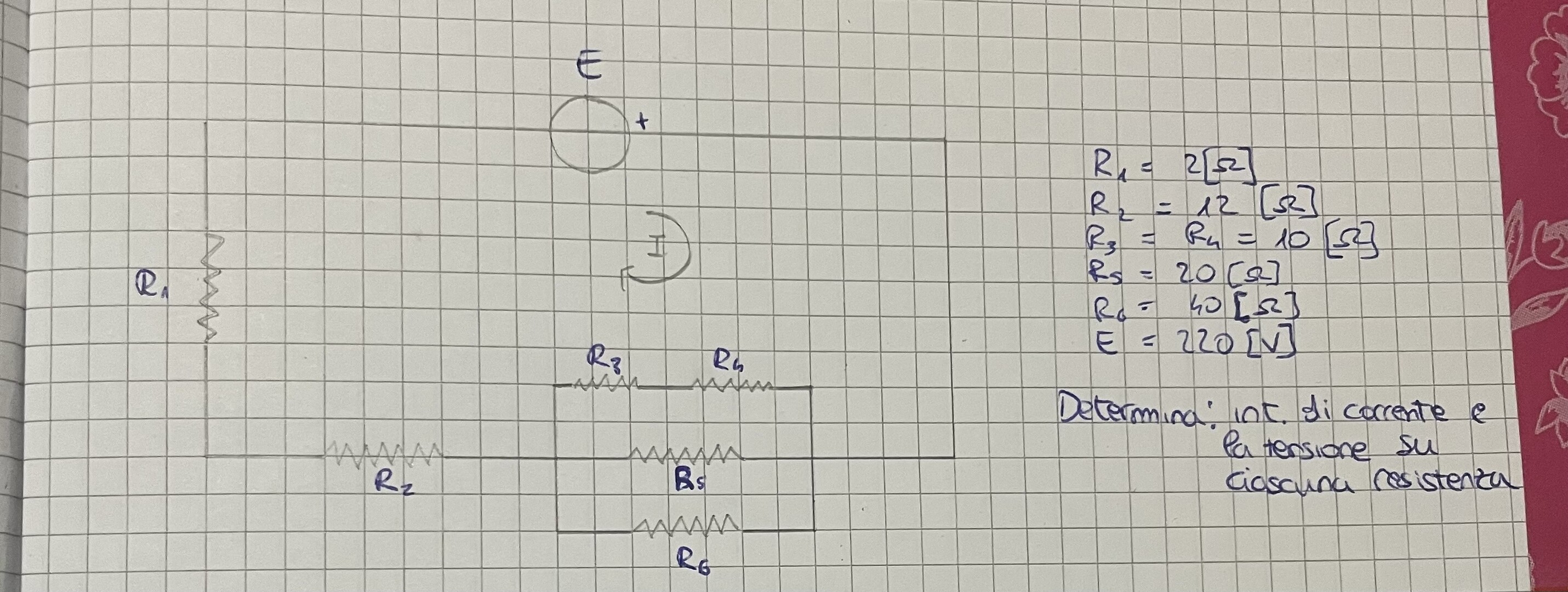

[attach]89830[/attach] Potete aiutarmi con questo problema?

remanzini_rinaldo · Accepted Answer

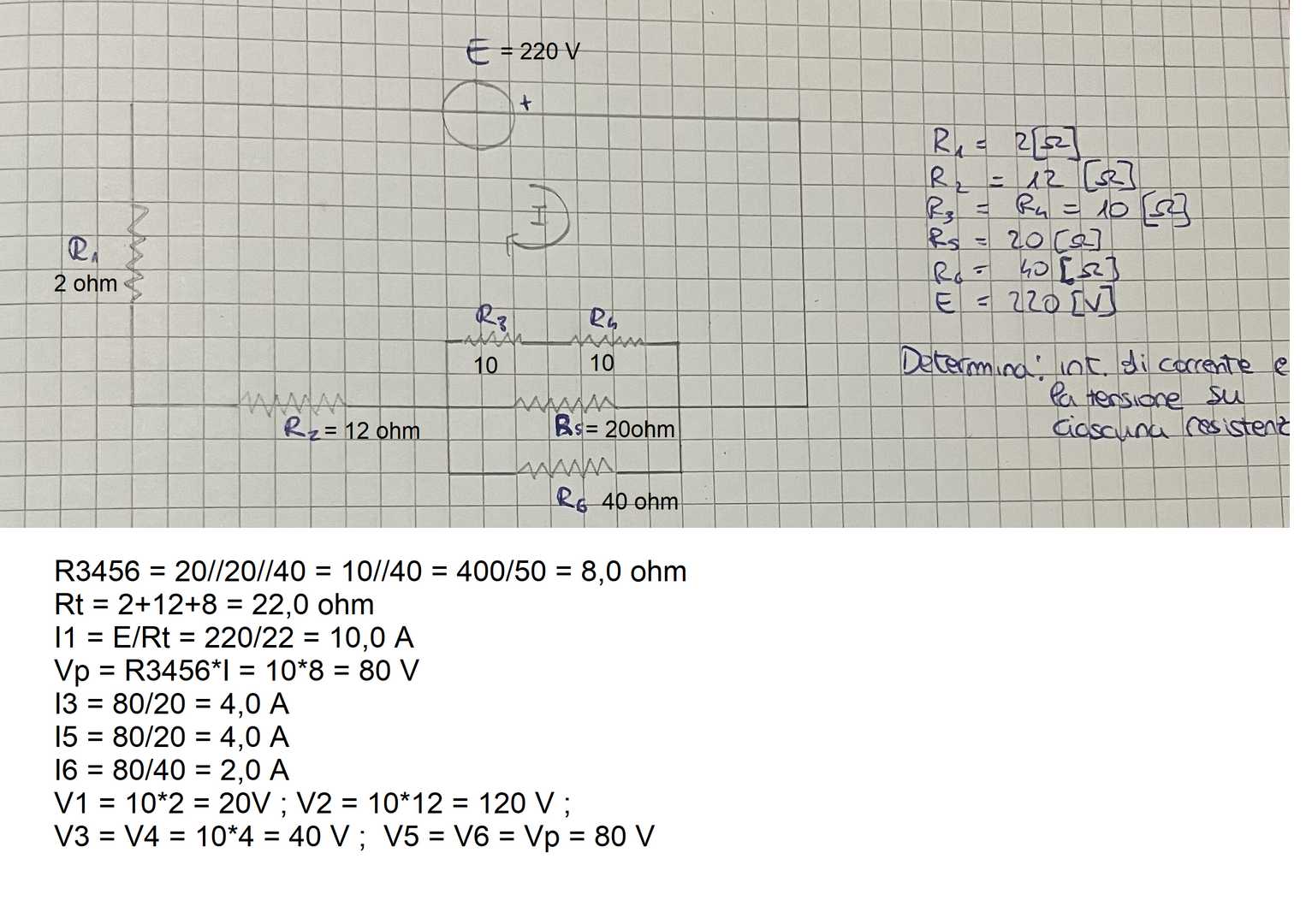

[attach]89864[/attach]

EidosM · Answer

il parallelo di R3 + R4, R5 e R6

é Rp = (10+10)//20//40 e quindi é l'inverso di 1/20 + 1/20 + 1/40 =

= (2+2+1)/40 = 5/40 = 1/8 per cui é 8

Req = R1 + R2 + Rp = 2 + 12 + 8 = 22 ohm

I = V/Req = 220/22 A = 10 A

I1 = I2 = I = 10 A

V1 = 20 V e V2 = 120 V

Vp = 220 - 20 - 120 = 80 V

I3 = I4 = 80/20 = 4 A

V3 = V4 = 40 V

I5 = 80/20 = 4 A e V5 = 80 V

I6 = 80/40 = 2 A e V6 = 80 V
