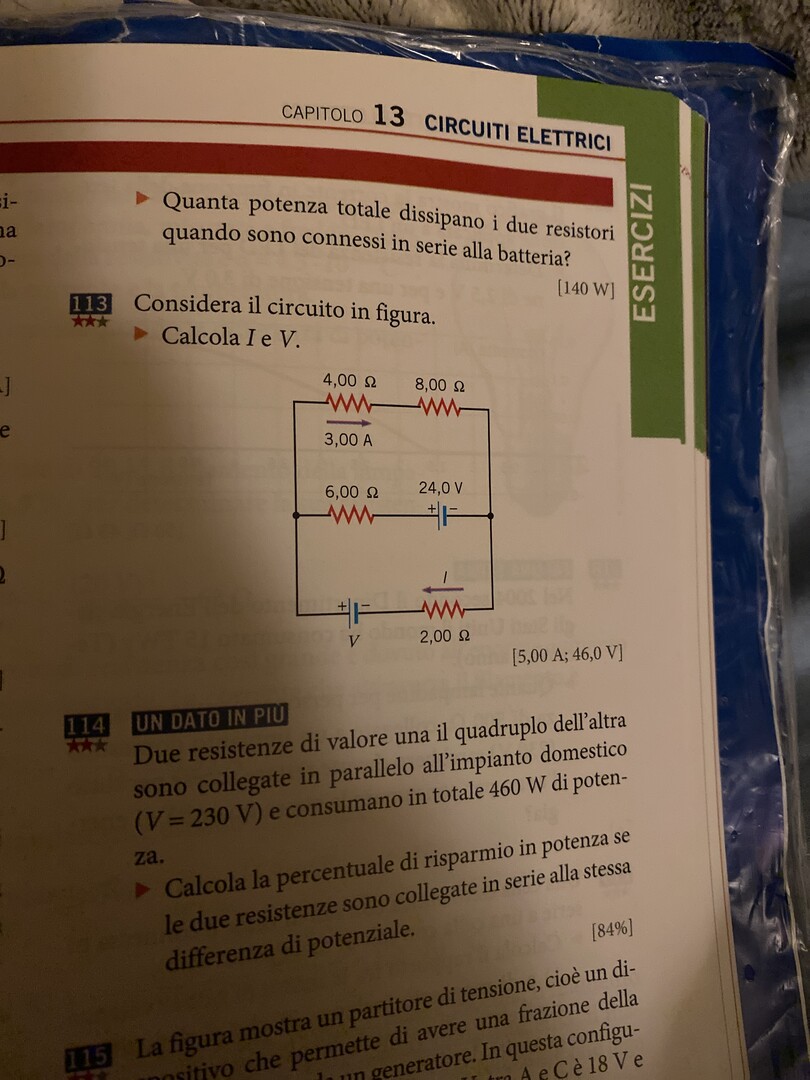

[Risolto] Problema circuiti elettrici

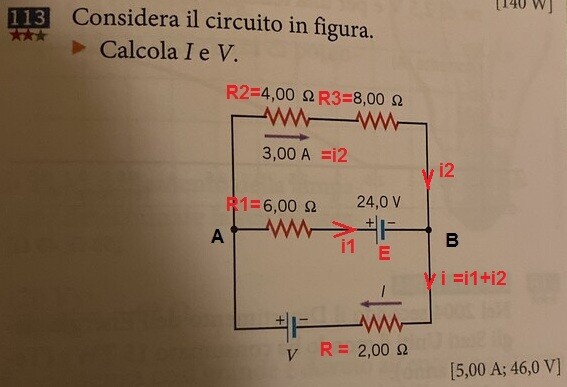

Vab = R2*i2 + R3*i2 = 3*12 = 36 V
Vab = E + R1*i1 ---> 36 = 24 +6* i1 ---> i1 = 12/6 = 2 A

i = i1 + i2 ---> i =3+2 = 5 A

Vab = V - R*i ---> V = Vab + R*i --->

V = 36 + 2*5 = 46 V

... si noti che la E fa da fcem ... essendo attraversata dalla i1 che entra dal suo +

Dovresti iniziare a dirci dove trovi difficoltà. Questi esercizi sono tutti uguali, dopo un po' dovresti cominciare ad essere autonoma/o.

Tensione fra i due nodi (le resistenze da 4 ohm e 8 ohm sono in serie):

3×(4+8)=36 V

Quindi tensione ai capi della resistenza da 6 ohm:

V1=36-24=12 V

Corrente nella resistenza da 6 ohm

I1=V1/6=2 A

Corrente richiesta (somma delle altre due)

I=3+2=5 A

Finiscilo tu adesso.

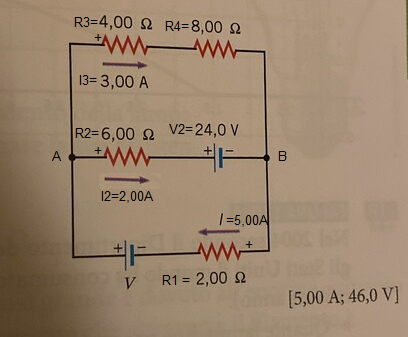

Vab = (R3+R4)*I3 = 12*3 = 36 V

Vab = 36 V = V2+R2*I2

I2 = (36-24)/6 = 12/6 = 2,0 A

I = I2+I3 = 3,0+2,0 = 5,0 A

V = Vab+R1*I = 36+2*5 = 46 V
