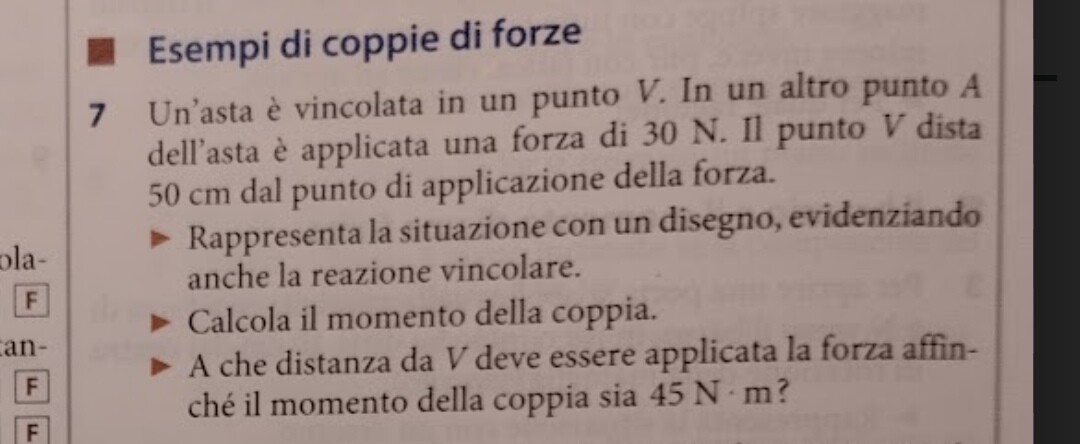

Un'asta è vincolata in un punto $V$. In un altro punto $A$ dell'asta è applicata una forza di $30 \mathrm{~N}$. Il punto $V$ dista $50 \mathrm{~cm}$ dal punto di applicazione della forza.
- Rappresenta la situazione con un disegno, evidenziando anche la reazione vincolare.
- Calcola il momento della coppia.
- A che distanza da $V$ deve essere applicata la forza affinché il momento della coppia sia $45 \mathrm{~N} \cdot \mathrm{m}$ ?
15
punti
Livello 0
Rotazione oraria, momento negativo;
Rotazione antioraria, momento positivo.
Non so se ho capito.

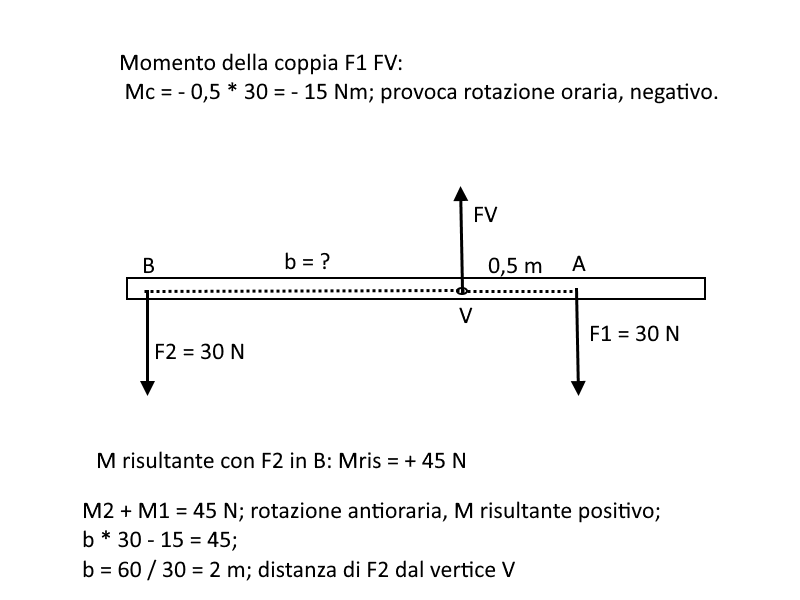

L'asta ruota intorno al vincolo V;
Quando c'è solo F1 = 30 N, l'asta ruota in senso orario nel mio disegno.
Il momento della coppia è M coppia = - 0,50 * F1 = - 15 Nm;

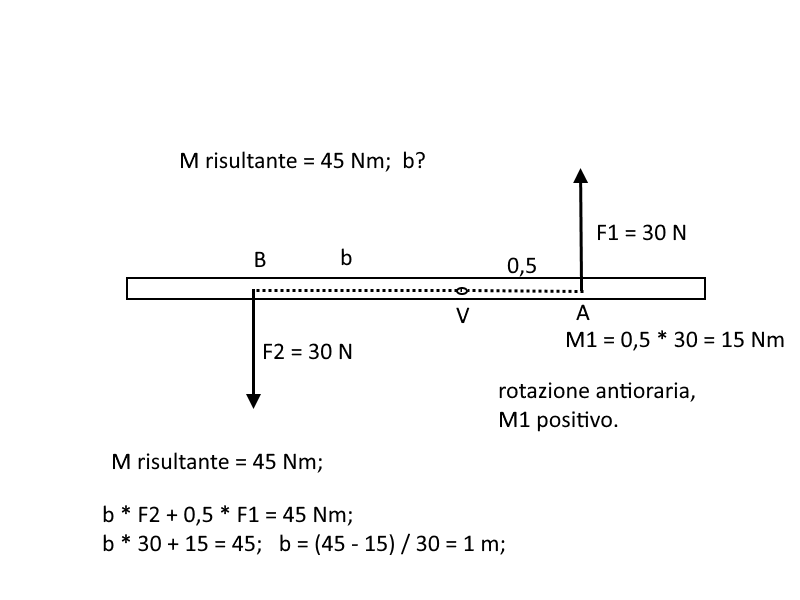

Se disegni la forza F1 verso l'alto, l'asta ruota in senso antiorario il momento è positivo + 15 Nm.
M risultante = + 45 Nm; rotazione antioraria intorno a V;
la distanza di F2 dal vincolo V sarà 1 m.
