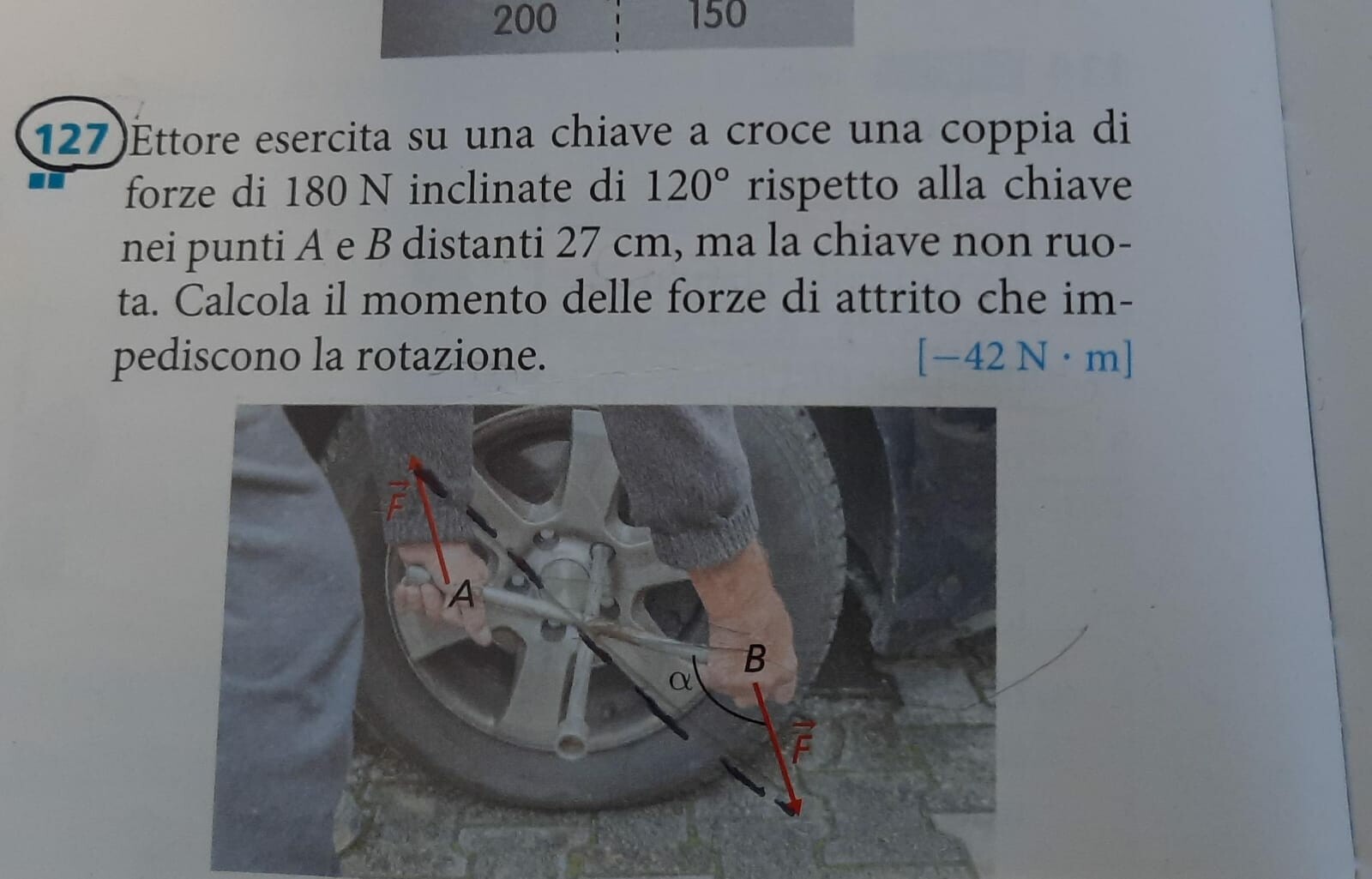

Ettore esercita su una chiave a croce una coppia di forze di 180 N inclinate di 120° rispetto alla chiave nei punti A e B distanti 27 cm, ma la chiave non ruota. Calcola il momento delle forze di attrito che impediscono la rotazione. Non riesco a capire come si fa, se qualcuno riesce a rispondermi il prima possibile grazie!!
13
punti
Livello 0

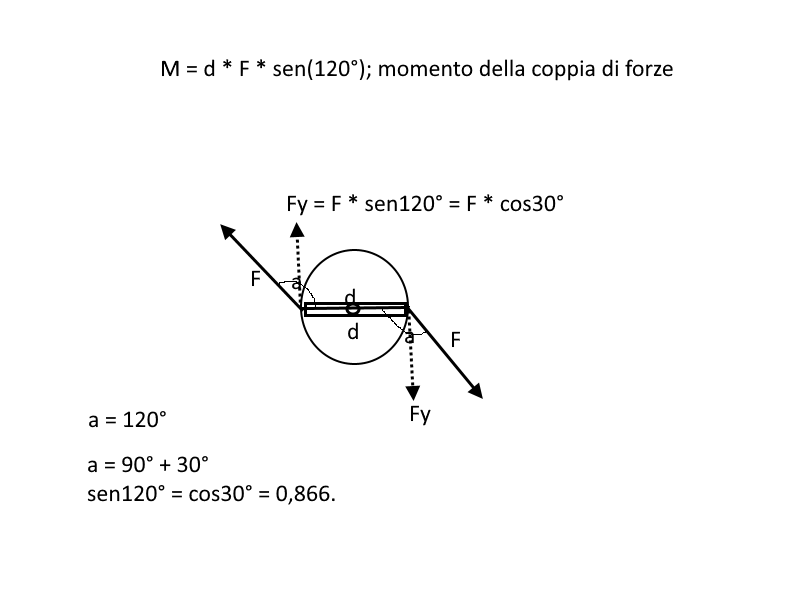

Momento di una coppia fi forze:
M = d * F * sen(angolo);
d = 0,27 m; distanza fra le forze; (Ho interpretato così; ci vorrebbe un disegno).
F = 180 N;
M = 0,27 * 180 * sen(120°) = 48,6 * 0,866;
M = 42,1 N;
Se la chiave non ruota, vuol dire che il momento delle forze d'attrito è maggiore del momento applicato.
M attrito = > 42,1 N (in verso contrario a M).
M attrito = - 41 Nm. Ciao @greta3690 ho visto l'immagine.
Ciao @greta3690
71726
punti
Genius II
@mg grazie mille, è la prima volta che uso questo sito e non sapevo come inserire le immagini.
2321
punti
Livello 1

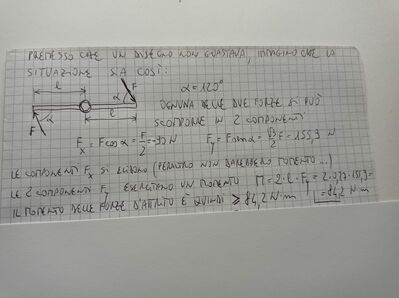

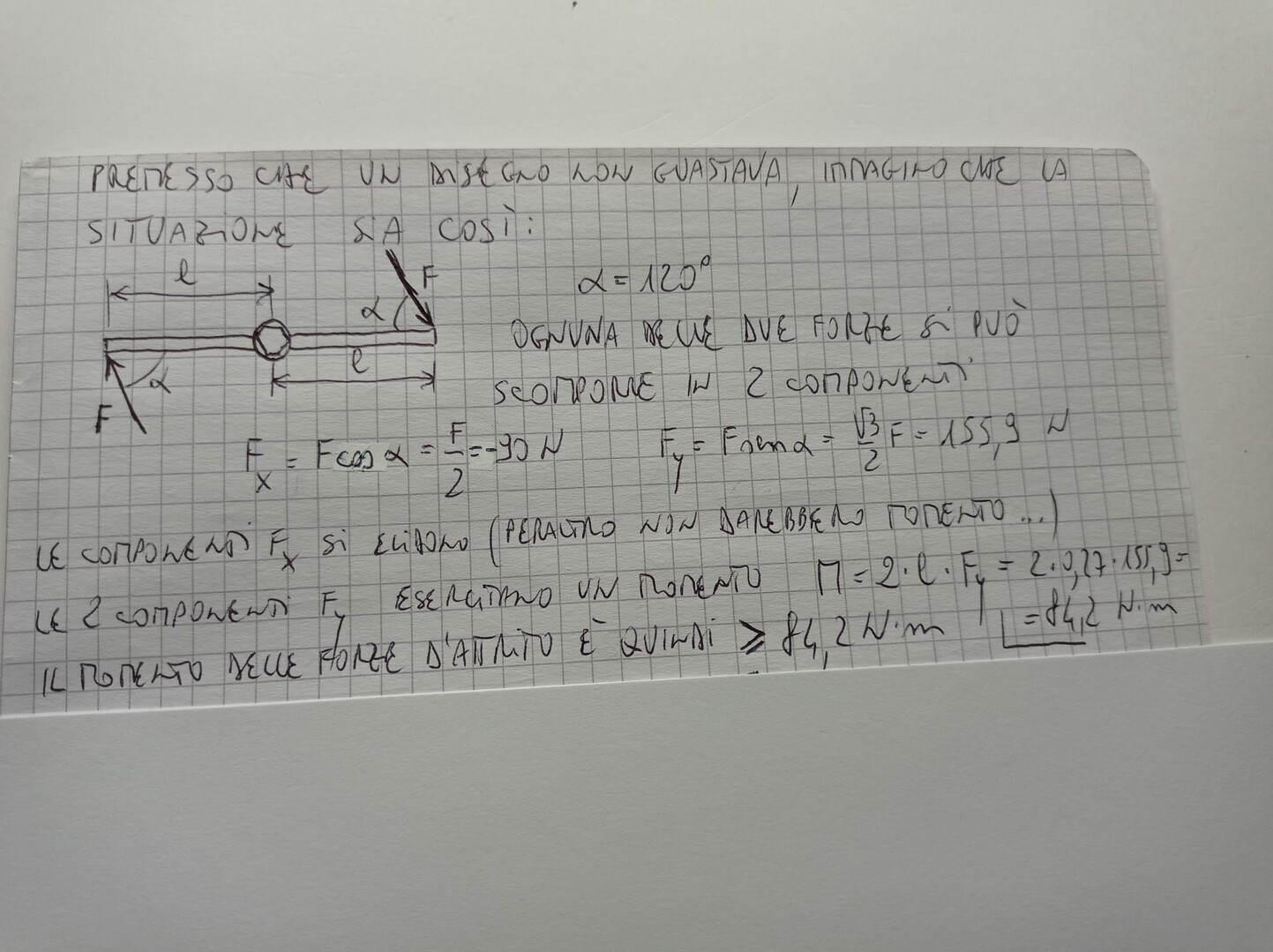

I punti A e B sono stati interpretati distanti 27 cm rispetto al punto centrale della chiave a croce; ripeto: un disegno (che sicuramente sul testo ci sarà) avrebbe tolto ogni dubbio.

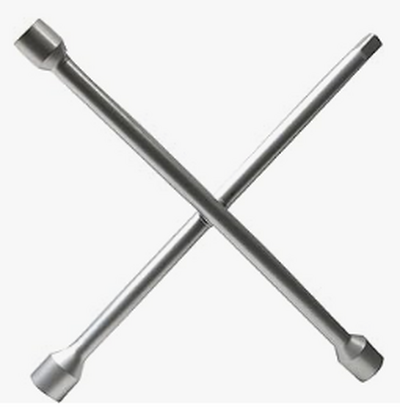

Intendendo per chiave la parte che agisce sulla vite, se i punti A e B, posti sul traverso, distano 27 cm dalla 'chiave' mi sembra ragionevole che la distanza tra A e B sia 54 cm
@ocirebla grazie mille, è la prima volta che uso questo sito e non sapevo come inserire le immagini.
cosi si vede? grazie mille comunque
Si vede bene (anche tu lo potrai vedere ...); il risultato è la metà del mio valore: 27 cm è la distanza tra A e B. Per la particolarità della 'chiave' avevo frainteso, ipotizzando tale distanza rispetto alla chiave stessa.
