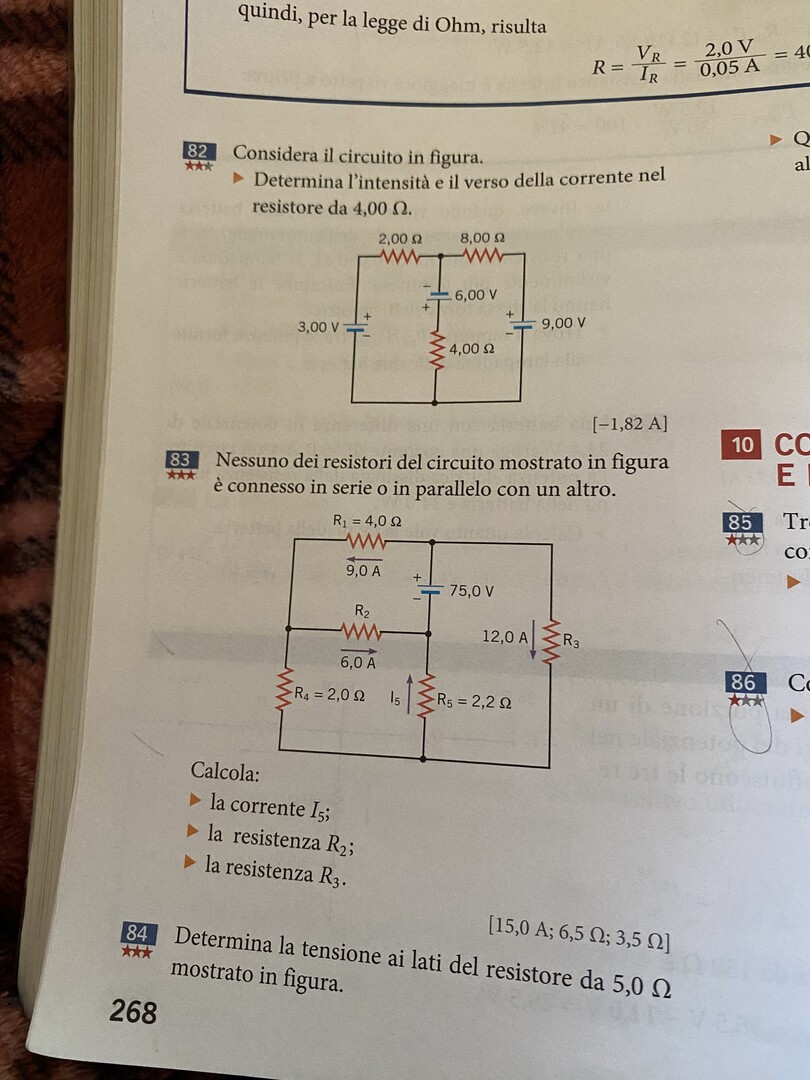

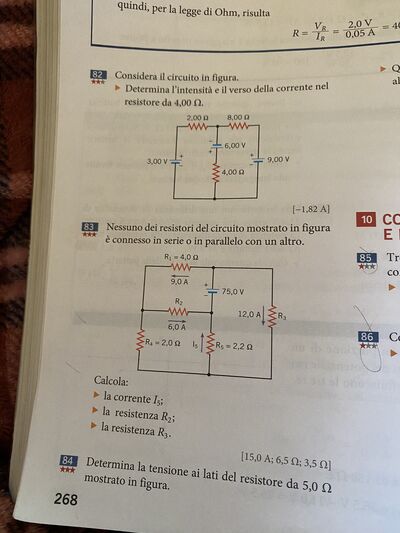

Mi potreste aiutare con l’esercizio 83?
Nessuno dei resistori del circuito mostrato in figura è connesso in serie o in parallelo con un altro.
Calcola:
la corrente I5;
la resistenza R2;
la resistenza R3.
Mi potreste aiutare con l’esercizio 83?
Nessuno dei resistori del circuito mostrato in figura è connesso in serie o in parallelo con un altro.
Calcola:
la corrente I5;
la resistenza R2;
la resistenza R3.

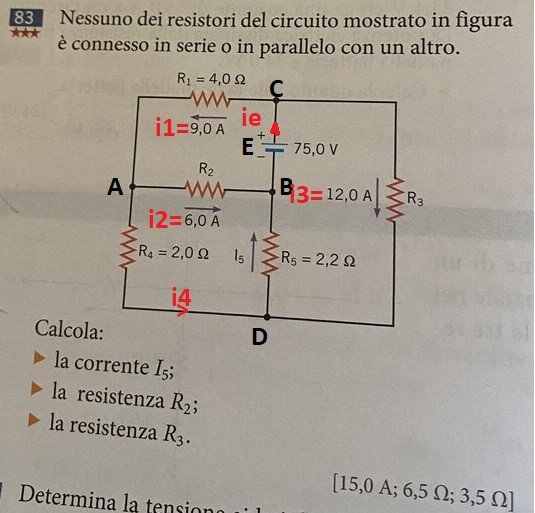

75,0 - 4,0 * 9,0 - R2 * 6,0 = 0;
76 - 36 = R2 * 6,0;
R2 = 39 / 6,0 = 6,5 Ω ; (resistenza R2);
ai capi di R2 c'è una differenza di potenziale V2 = 39 V;
nel nodo a sinistra abbiamo i1 = 9,0 A che entra, i2 = 6,0 A che esce e i4 che entra nel nodo.
9,0 - 6,0 - i4 = 0;
i4 = 3,0 A; entrante
V4 = R4 * i4 = 2,0 * 3,0 = 6 Volt
I uscente dal nodo in alto = 9,0 + 12,0 = 21,0 A; somma delle correnti uscenti dal nodo in alto;
Nella maglia in basso a sinistra:
V2 - R4 i4 - R5 i5 = 0;
39 - 6,0 - 2,2 * i5 = 0 Volt (polo negativo del generatore);
33 = 2,2 * i5;
i5 = 33/ 2,2 = 15,0 A; corrente i5;
Infatti I entrante nel nodo centrale sotto il polo negativo è: I = 15 + 6,0 = 21 A;
(I entrante nel nodo) - (I uscente dal nodo) = 0 A ;
terza maglia a destra con il generatore: si parte dal polo positivo (+ 75,0 V) e si arriva a 0 Volt;
75,0 - R3 * 12,0 - 2,2 * 15,0 = 0;
R3 * 12,0 = 75,0 - 33,0;
R3 = 42 / 12,0 = 3,5 Ω ; (Resistenza R3)
Ciao @seaborgio
la corrente in R5 la calcolo a mente
se in R1 passano 9 ampere e solo 6 passano in R2
3 ampere devono passare in R4... e poi in R5 per tornare al generatore
altri 12 A vengono da R3
totale 15 A
contrariamente a quanto dice il libro, per mè R1 è in serie sia a R2 che a R4
la caduta di tensione su R1 V=4*9=36 volt
quindi V su R2=75-36 = 39 volt
abbiamo detto che in R2 passano 6 A quindi 6,5 ohm
mentre in R5 passano 15 A
VsuR5 = 15*2,2 = 33
R3 = (75-33)/12=3,5 ohm

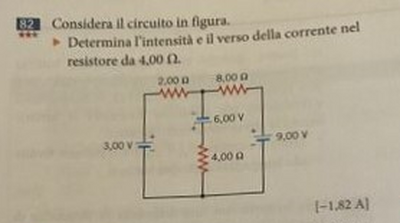

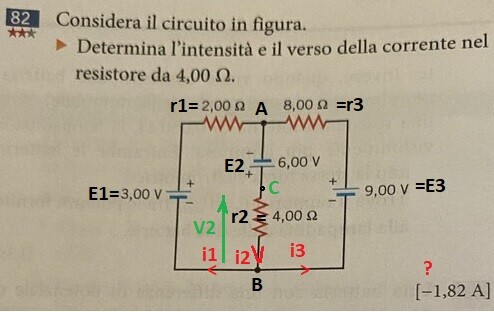

I'4 = 3*3/14*8/12 = 0,4286 A down
I''4 = 9*3/28*1/3 = 0,3214 A down
I'''4 = 6*10/56 = 1,0714 down
I4 = I'4+I''4+I'''4 = 1,8214 down (in uscita dal + del generatore di 6V)

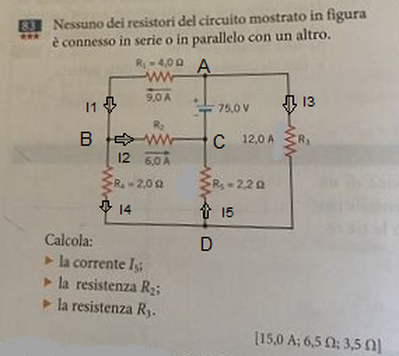

Vac = 75 V
Vab = R1*I1 = 9*4 = 36 V
Vbc = Vac-Vab = 75-36 = 39 V
I2 = 6,0 A
R2 = Vbc/I2 = 39/6 = 13/2 = 6,5 ohm
I4 = I1-I2 = 9-6 = 3,0 A
I5 = I3+I4 = 12+3 = 15,0 A
R3 = (Vac-R5*I5)/I3 = (75-2,2*15)/12 = 3,50 ohm
Detta I la corrente del generatore I=12+9=21A. Successivamente I5+6=I=21 da cui I5=21-6=15A. Ora puoi continuare da te.
