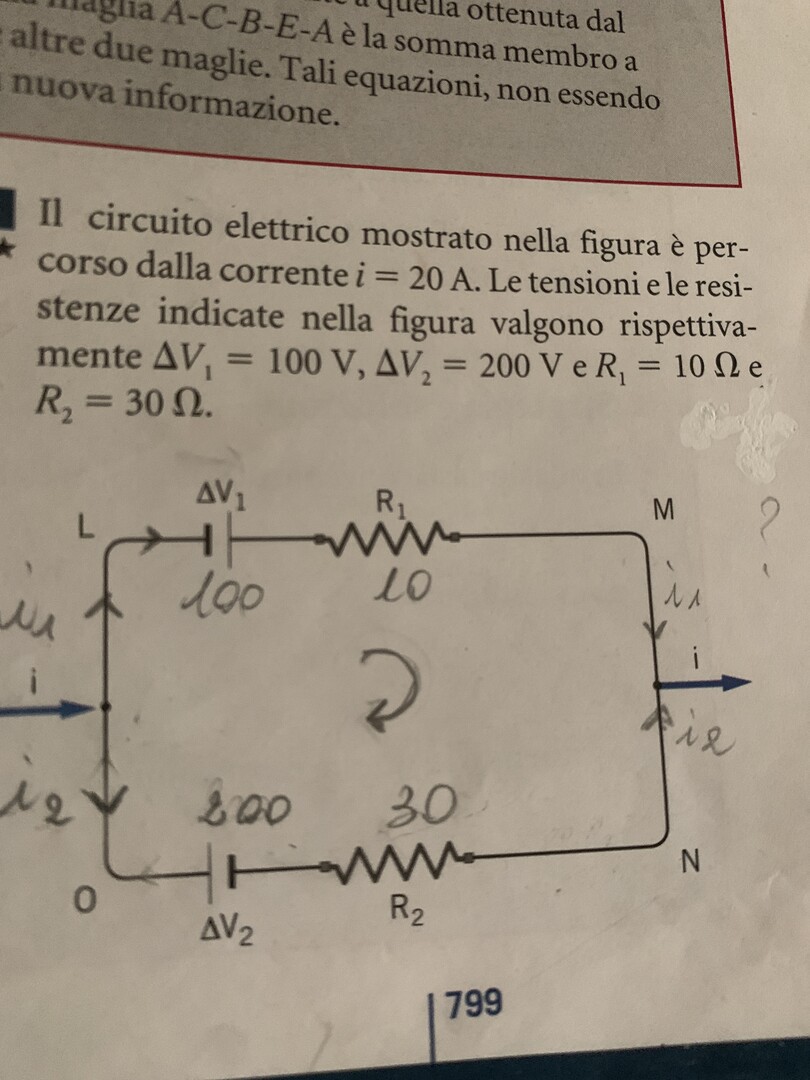

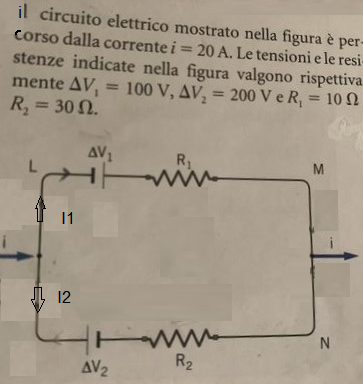

Il circuito elettrico mostrato nella figura è percorso dalla corrente $i=20 A$. Le tensioni e le resistenze indicate nella figura valgono rispettivamente $\Delta V_1=100 V , \Delta V_2=200 V$ e $R_1=10 \Omega e$ $R_2=30 \Omega$
Il circuito elettrico mostrato nella figura è percorso dalla corrente $i=20 A$. Le tensioni e le resistenze indicate nella figura valgono rispettivamente $\Delta V_1=100 V , \Delta V_2=200 V$ e $R_1=10 \Omega e$ $R_2=30 \Omega$
128
punti
Livello 1
non conoscendo la domanda posso solo dire che le due tensioni si sommano e
formano 300 V ai capi di 40 ohm
quindi nelle die resistenze circola una corrente di 7,55 A
poi la corrente di 20 A...
entra da una parte ed esce dall'altra...
6938
punti
Livello 6

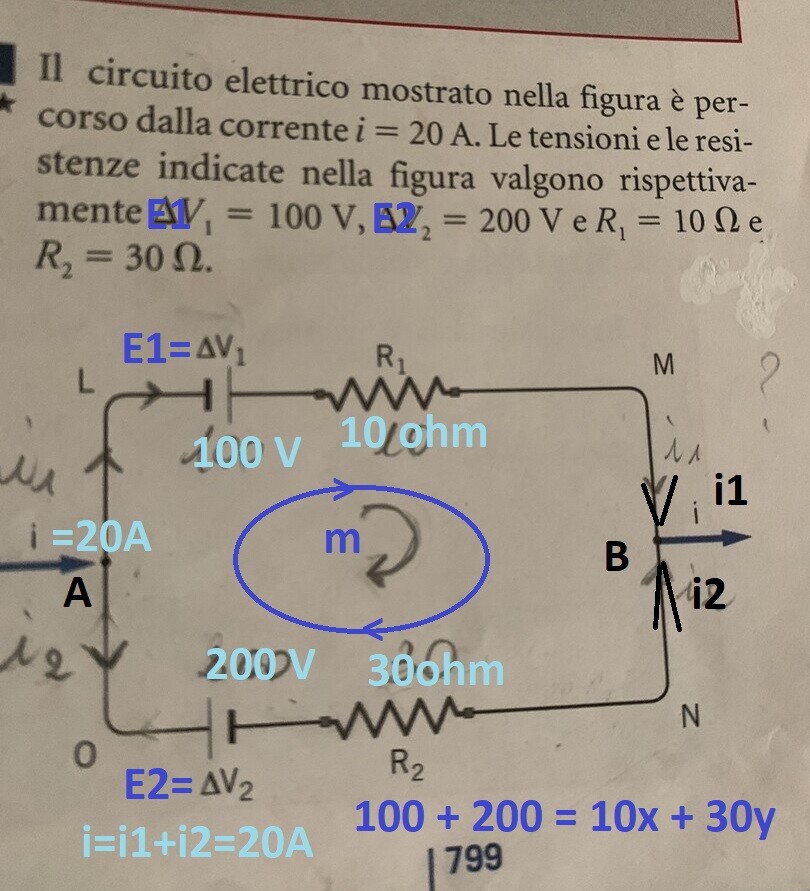

@maurilio57 La domanda era ed è : che correnti fluiscono nei due rami in parallelo?

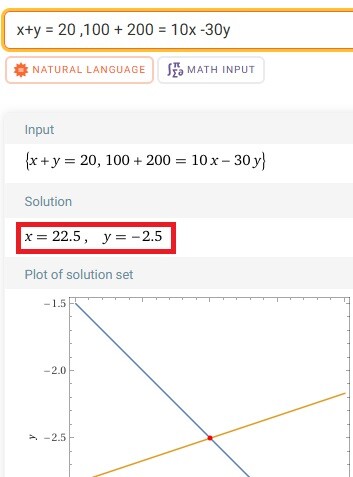

{i1+i2 = 20
{100-10*i1+3*i2+200 = 0 ⇒ -i1+3i2 = -30
{i1+i2 = 20
{-i1+3i2 = -30
somma prick to prick :
4i2 = -10
I2 = -5/2 A
I1 = 20+5/2 = 45/2 A
