Un cavo di alluminio lungo 600 m trasporta un'intensità di corrente di 16,0 A. ► Qual è il diametro minimo del cavo che assicura una caduta di tensione minore di 2 V?
[1,3 cm]
Un cavo di alluminio lungo 600 m trasporta un'intensità di corrente di 16,0 A. ► Qual è il diametro minimo del cavo che assicura una caduta di tensione minore di 2 V?
[1,3 cm]
resistività dell'alluminio ρ = 2,75 * 10^-8 Ohm m;
Prima legge di Ohm : V = R * i;
R = V / i = 2 / 16,0 = 0,125 Ohm; valore massimo della resistenza del cavo.
R = ρ * L / Area; seconda legge di Ohm;
Area del cavo = ρ * L / R;
Area = 2,75 * 10^-8 * 600 / 0,125 = 1,32 * 10^-4 m^2 = 1,32 cm^2; (sezione minima che deve avere il cavo);
π * r^2 = 1,32 cm^2;
r = radicequadrata(1,32 / 3,14) = 0,65 cm;
diametro = 2 * r = 2 * 0,65 = 1,3 cm; diametro minimo del cavo.
La resistenza diminuisce se il diametro aumenta e aumenta la sezione.
Ciao @fis
Mettendo a sistema la prima e la seconda legge di Ohm si ricava
{R= V/i
{R= ro* L/S
Con:
S= (pi/4)*Diametro²
ro = resistività elettrica alluminio = 2,75*10^(-8) Ohm*m
si ottiene:

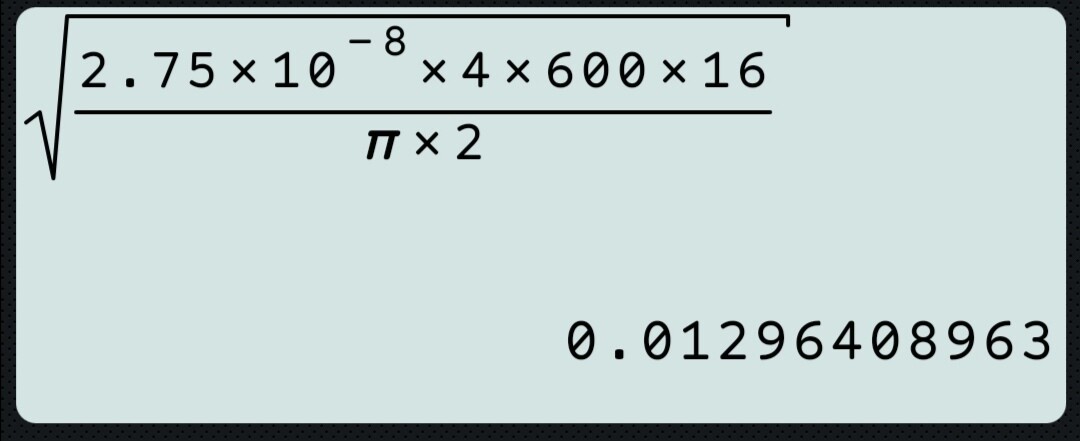

Diametro = radice [(4*ro*L*i)/(pi*V)]
Sostituendo i valori numerici otteniamo:
Diametro = 1,3 cm
