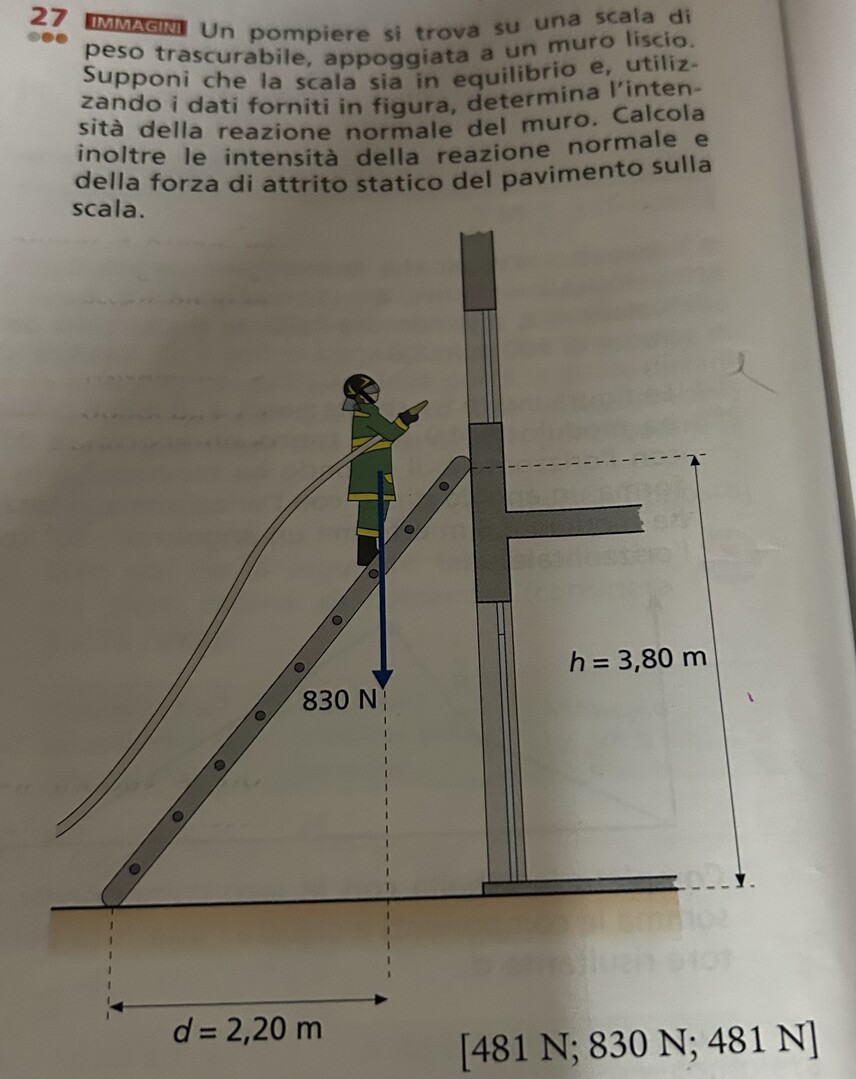

Un pompiere si trova su una scala di peso trascurabile, appoggiata a un muro liscio. Supponi che la scala sia in equilibrio e, utilizzando i dati forniti in figura, determina l'intensita della reazione normale del muro. Calcola inoltre le intensita della reazione normale e della forza di attrito statico del pavimento sulla scala.
15
punti
Livello 0
Equilibrio del corpo rigido alla rotazione: risultante dei momenti delle forze nulla
Scelto come polo il punto di contatto tra scala e pavimento
R_muro * 3,80 - 830*2,20 = 0
R_muro =~ 481 N
Momento positivo generato da reazione vincolare offerta dal muro (rotazione antioraria del raggio vettore a sovrapporsi al vettore Rm)
Momento negativo generato dalla forza peso del pompiere
Equilibrio del corpo rigido alla traslazione
|F_att| = |R_muro | = 481 N
I due vettori hanno stessa direzione ma verso opposto
|R_pavimento|= peso del pompiere = 830 N
