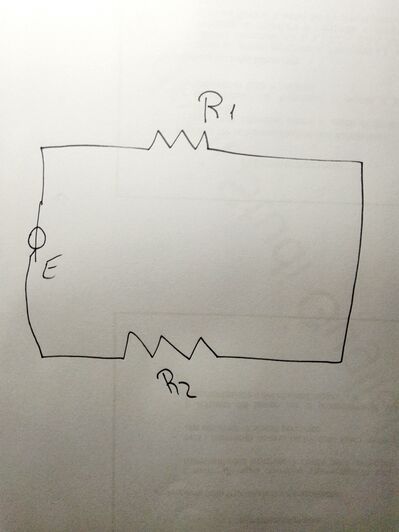

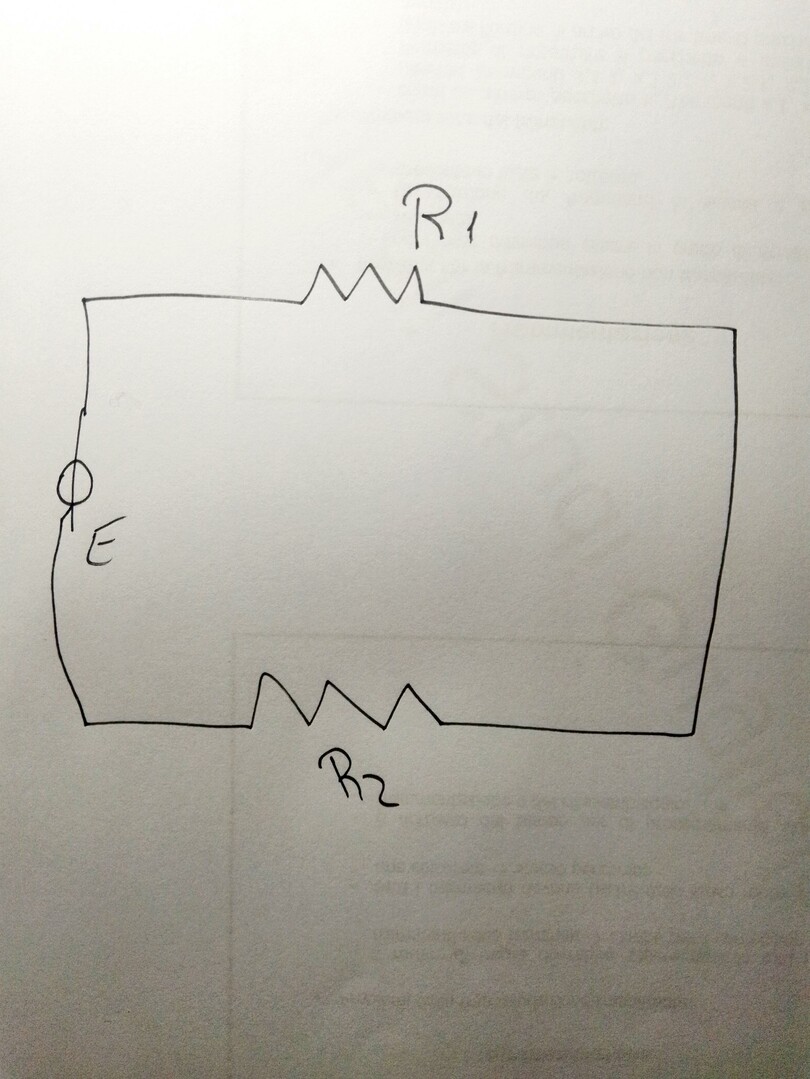

In questo circuito le due resistenze sono in serie o parallelo? Il generatore com'è disposto rispetto alle resistenze, in serie o parallelo? Se non ci fosse il generatore e questa maglia fosse attaccata ad altri componenti alla sua sinistra, la relazione di queste due resistenze tra di loro cambierebbe o no? Grazie
162
punti
Livello 1
viste da E ovvero da A (morsetto sup. di E) e B (morsetto inf. di E)
sono in serie !!!
Se non ci fosse il generatore e questa maglia fosse attaccata ad altri componenti alla sua sinistra {come???}, la relazione di queste due resistenze tra di loro cambierebbe o no?
no! ... se vista da A e B
se A coincidesse con B

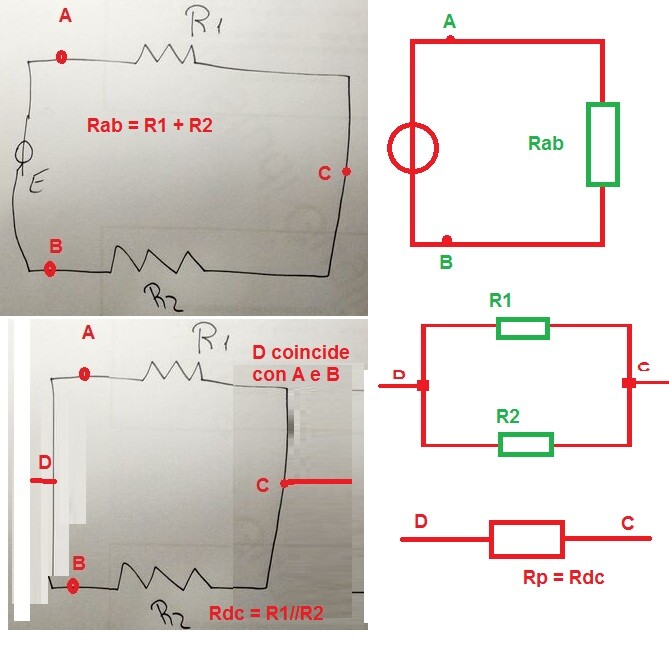

e se viene vista da A=B e C {tra le R} sarebbero in parallelo v. figura ...
5739
punti
Livello 5
In questo circuito le due resistenze sono in serie o parallelo?
Sono in serie (la fine di una collegata all'inizio dell'altra)
Il generatore com'è disposto rispetto alle resistenze, in serie o parallelo?
rispetto al complesso "serie" è collegato in parallelo
Se non ci fosse il generatore e questa maglia fosse attaccata ad altri componenti alla sua sinistra, la relazione di queste due resistenze tra di loro cambierebbe o no?
No, le due resistenze rimarrebbero in serie e sarebbero rappresentabili da una resistenza equivalente di valore pari alla somma delle due
