[Risolto] Grafico fisica

Ti avevo già fatto l'esercizio, mi sembra! @ciao_2325

Era questo.

η = L / Q ass;

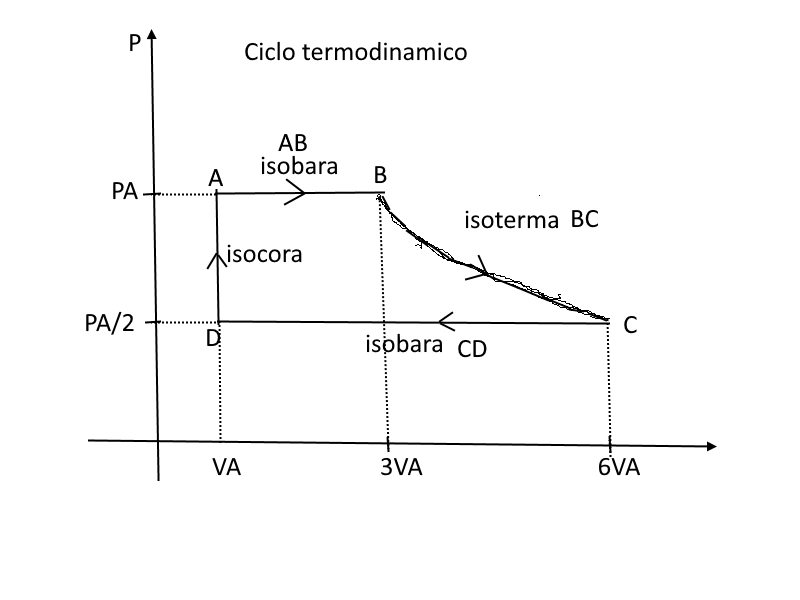

Il lavoro viene fatto nelle due isobare e nell'isoterma;

1) Isobara AB:

L AB = PA * (3VA - VA) = 2 PA VA;    (PA = PB)

TB = 3 TA; il volume triplica, anche la temperatura triplica;

2)isoterma BC:

PB * VB = PC * VC;  VB = 3VA; VC = 6 VA; il volume raddoppia, la pressione dimezza;

PC = PB/2; ma PB = PA; allora PC = PA/2

L BC = n R TB * ln(6VA/3VA);

per la legge dei gas perfetti P * V = n R T;   PB * VB = n R TB ;

PB * 3 VA = n R TB; PB = PA

L BC = PA * 3 VA  * ln(6/3) = 3 ln(2) PA VA;

3) isobara CD; PC = PD; PC = PA / 2 =

L CD = PA/2 * (VD - VC) = PA/2 * (VA - 6VA) = - 5/2 PA VA;

L ciclo = 2 PA VA +  3 ln(2) PA VA - 5/2 PA VA;

L ciclo = [2 +  3 ln(2) - 5/2] PA VA = [2 + 3 * 0,693 - 2,5 ] PA VA =  1,58 PA VA

il calore assorbito si ha nell'isobara da A a B, nell'isoterma da B a C  e nell'isocora da D ad A;

Q ceduto si ha da C a D

QDC = cp * n Delta T = 5/2 R * n Delta T; ma sappiamo che:

n R DeltaT = P * Delta V;

QDC = 5/2 * PD * (VD - VC) = 5/2 * PA/2 * (VA - 6 VA) = 5/4 PA* (- 5 VA)

QDC = - 25/4 * PA VA = 6,25 * PA VA; Q ceduto;

Q ass - Q ceduto = L

Qass = L + |Q ceduto| = 1,58 PA VA + 6,25 * PA VA = 7,83 PA VA (Joule);

η = L / Q ass = 1,58 PA VA / (7,83 PA VA) = 1,58 / 7,83 = 0,20.

ciao, ti ho postato tutto sul primo file che hai pubblicato di questo esercizio  😃😃😃😃😃
