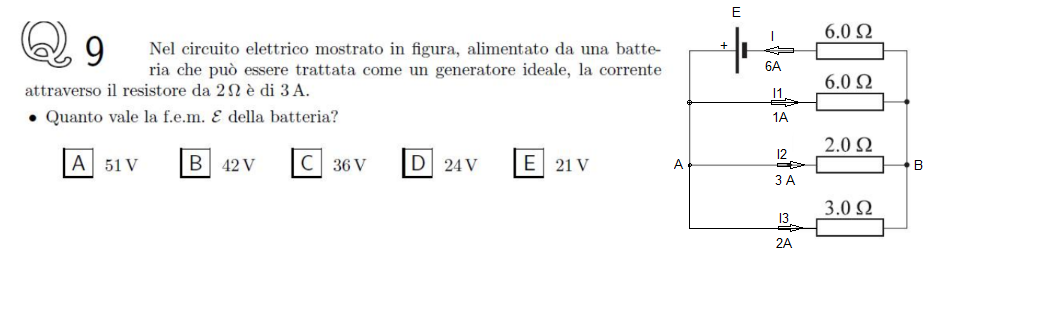

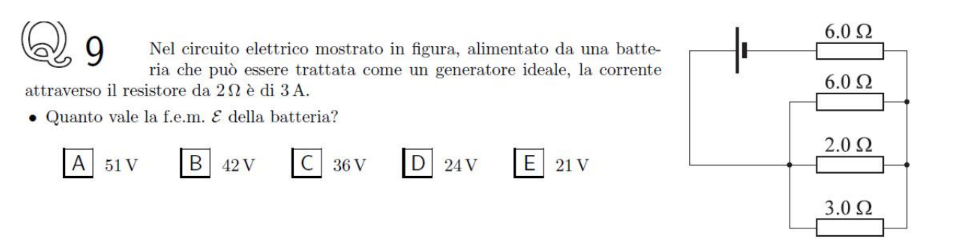

Nel circuito elettrico mostrato in figura, alimentato da una batte ria che può essere trattata come un generatore ideale, la corrente attraverso il resistore da 2ohm è di 3A.
Quanto vale la fem della batteria?
Nel circuito elettrico mostrato in figura, alimentato da una batte ria che può essere trattata come un generatore ideale, la corrente attraverso il resistore da 2ohm è di 3A.
Quanto vale la fem della batteria?
63
punti
Livello 1

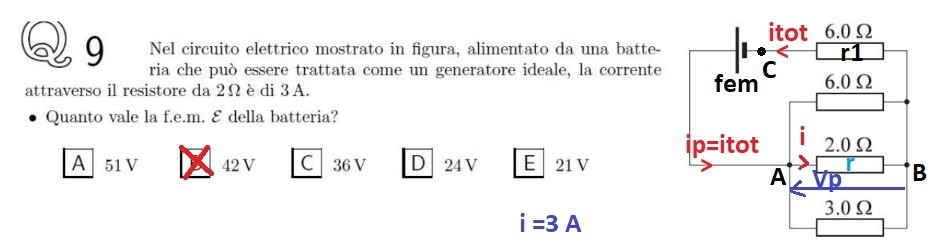

Le resistenze in parallelo sono sottoposte a una ddp di 2 * 3 = 6 V
e quindi le correnti che le attraversano sono 6/6, 6/2, 6/6 = 1, 3, 1 A
la corrente totale é (1 + 3 + 1) A = 5 A
La ddp sul resistore esterno é 5 * 6 = 30 V
e quindi E - 30 = 6 => E = 36 V (C)
