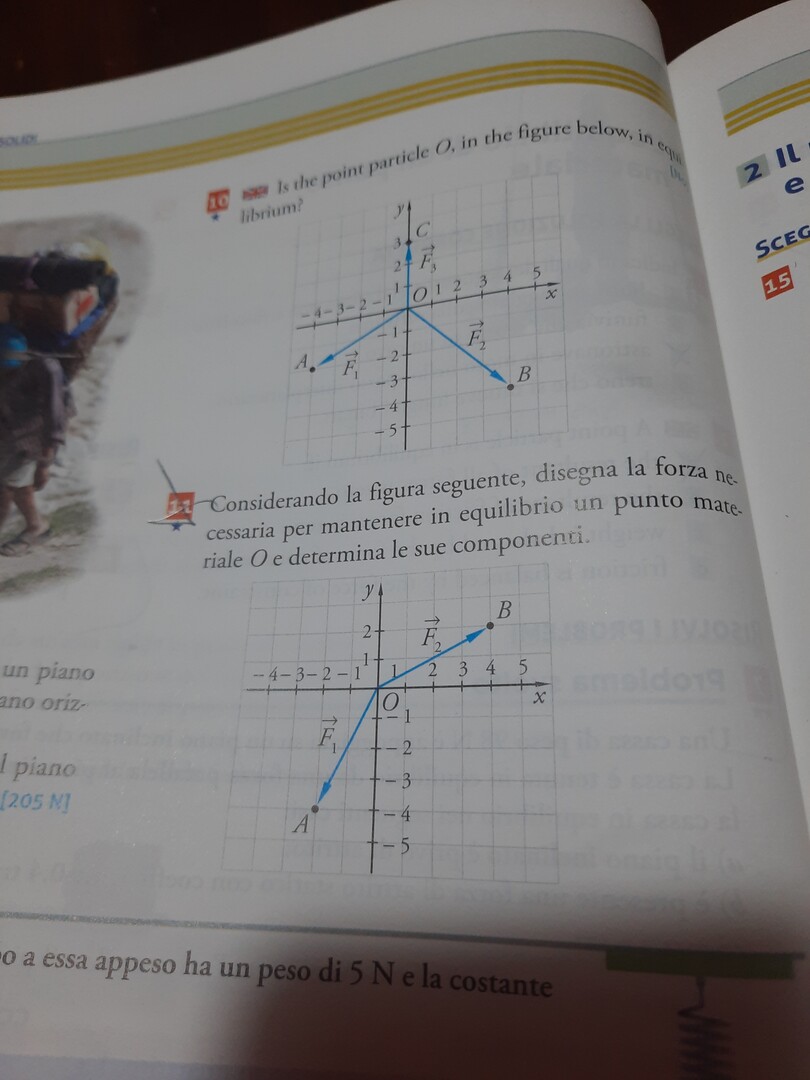

Considerando la figura seguente, disegna la forza necessaria per mantenere in equilibrio un punto mate. riale $O$ e determina le sue componenti.
Considerando la figura seguente, disegna la forza necessaria per mantenere in equilibrio un punto mate. riale $O$ e determina le sue componenti.
11)
Forza risultante in nero $F_R$ componenti nel punto $C= (2; -2)$ infatti:
componente orizzontale forza risultante $F_{Rx}= B_x+A_x = 4+(-2) = 4-2 = 2;$
componente verticale forza risultante $F_{Ry}= B_y+A_y = 2+(-4) = 2-4 = -2;$
per cui la forza equilibrante ha componenti opposte:
forza equilibrante in rosso $F_E$ componenti nel punto $D= (-2; 2).$
Le componenti di un vettore incoccato nell'origine sono le coordinate della sua freccia
* F1 ≡ A(- 2, - 4)
* F2 ≡ B(4, 2)
Il vettore risultante R è
* R = F1 + F2 ≡ (- 2, - 4) + (4, 2) ≡ (2, - 2); |R| = 2*√2
Il vettore equilibrante E è l'opposto del risultante
* E = - R = (- 2, 2); |E| = 2*√2
Solo dopo averne determinato le componenti si può disegnare E unendo la cocca in O con la freccia in C(- 2, 2).
