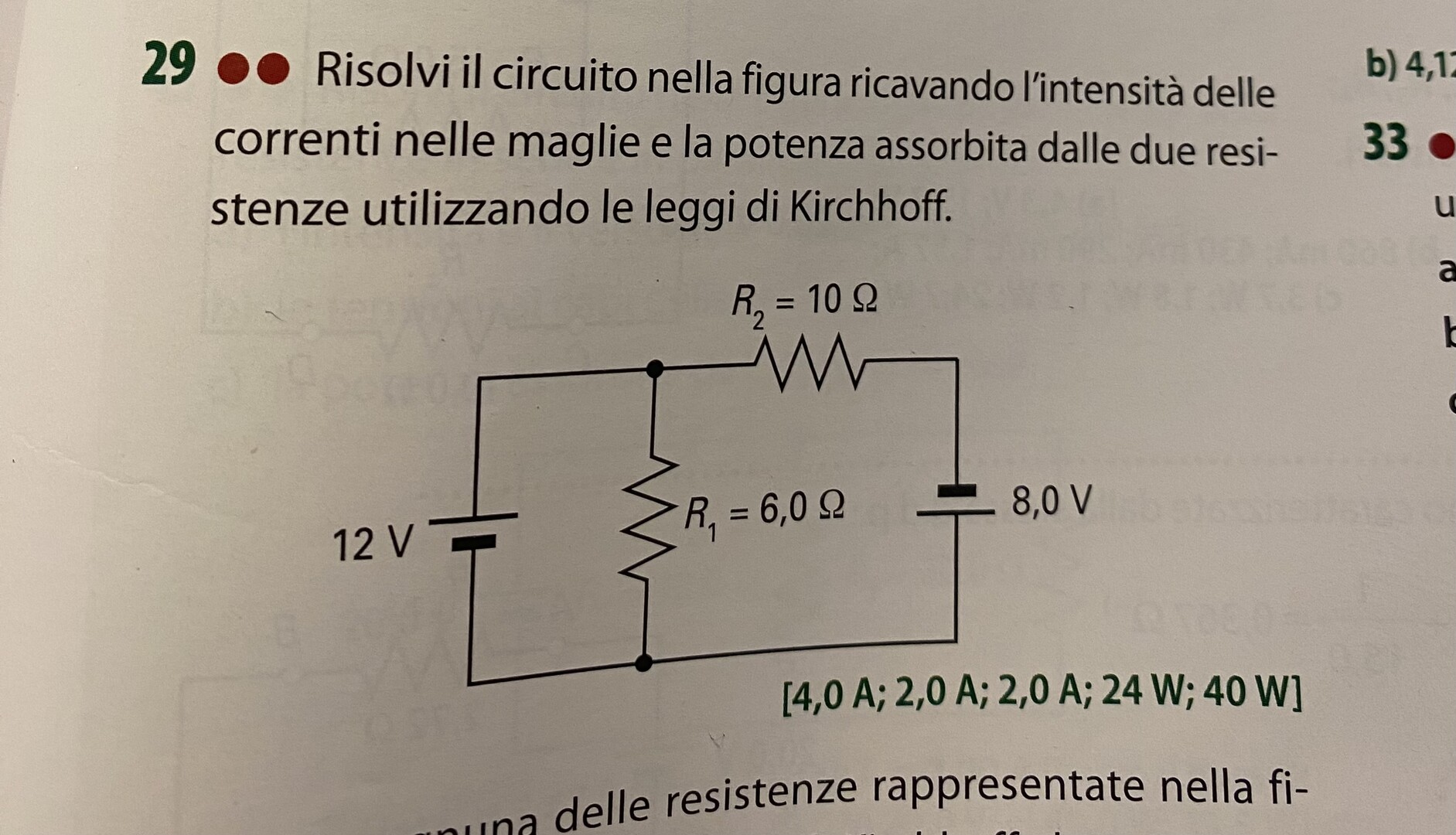

Risolvi il circuito nella figura ricavando l'intensità delle correnti nelle maglie e la potenza assorbita dalle due resistenze utilizzando le leggi di Kirchhoff.
Risolvi il circuito nella figura ricavando l'intensità delle correnti nelle maglie e la potenza assorbita dalle due resistenze utilizzando le leggi di Kirchhoff.
232
punti
Livello 1
Detta I la corrente di ingresso e fissato il verso orario per le altre
I = I1 + I2
Sulla maglia di sinistra
12 - R1 I1 = 0
e sulla maglia complessiva
12 + 8 - R2 I2 = 0
Allora
6 I1 = 12 => I1 = 2A
10 I2 = 20 => I2 = 2A
I = I1 + I2 = (2+2) A = 4 A
P1 = R1 I1^2 = 6*2^2 w = 24 W
P2 = R2 I2^2 = 10*2^2 W = 40 W
