Fisica, equilibrio dei solidi.

Question

Buonasera, ho riprovato a farlo un sacco di volte ma non mi viene.

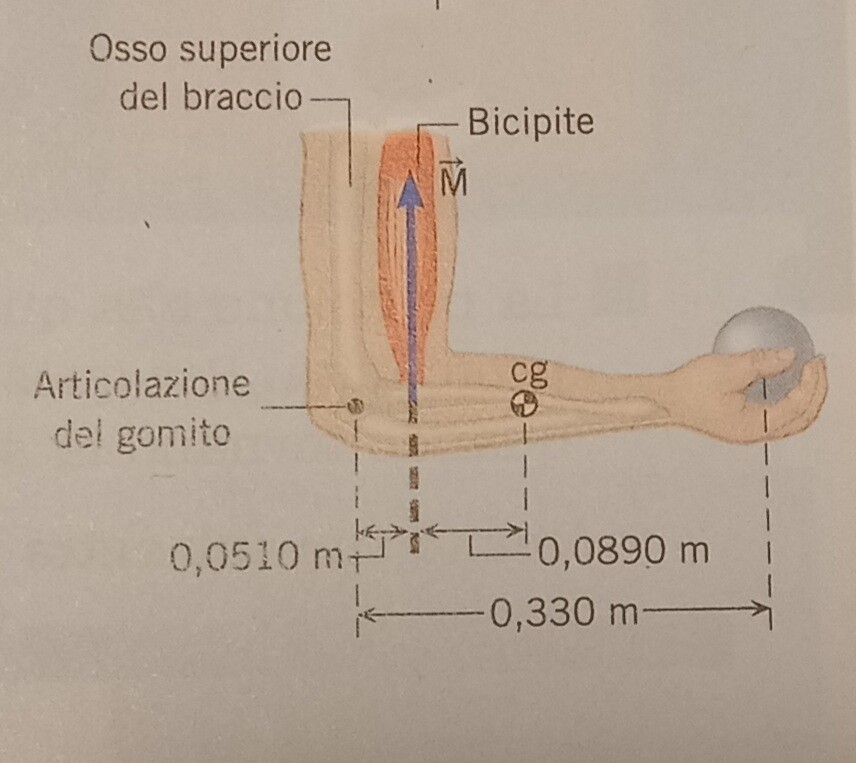

Un uomo regge una sfera di 178 N tenendo l'avambraccio in posizione orizzontale. L'avambraccio pesa 22,0 N e ha il centro di gravità indicato con cg in figura.

► Calcola l'intensità della forza vec M esercitata dal bicipite e intensità, direzione e verso della forza esercitata dall'omero sul gomito.

[1,21*10^ 3 N 1, 01 * 10 ^ 3 * N * 1

Per la figura clicca il link sottostante

https://drive.google.com/file/d/1-bwnKlVTKM5pfG_0XQejplGZWxZENPUk/view?usp=drivesdk

Grazie

Autore

Risposta

tommaso_zanella

(@tommaso_zanella)

9 punti

livello:

Livello 0

5 Risposte
3 0 2

17/05/2022 21:25

LucianoP · Accepted Answer

@tommaso_zanella

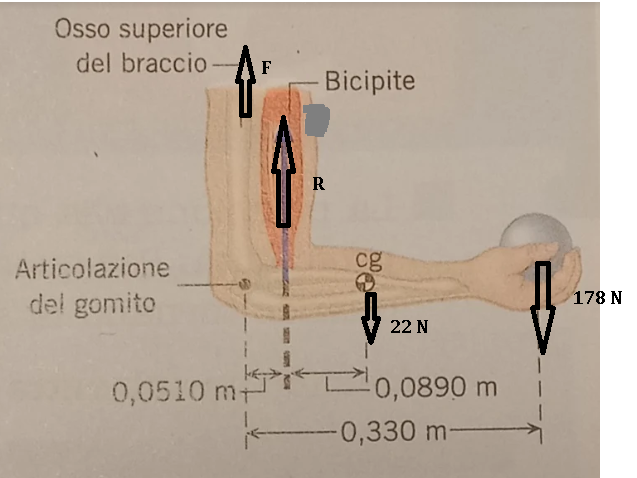

Ciao e benvenuto. Fai riferimento al disegno sotto allegato. Devi scrivere 2 equazioni:

{ equilibrio del sistema di forze in gioco rispetto al centro del gomito

{ equilibrio alla traslazione verticale del sistema di forze in gioco

Quindi devi scrivere:

{178·0.33 + 22·(0.089 + 0.051) - R·0.051 = 0

{F + R - 22 - 178 = 0

Se lo risolvi ottieni:

[F = -1012 N ∧ r = 1212 N]

Il primo valore sta ad indicare che il verso della forza F richiesta è in realtà opposto a quello evidenziato nella figura.

LucianoP

(@lucianop)

94710 punti

livello:

Genius II

16771 Risposte
5 5744 3460

18/05/2022 09:35

remanzini_rinaldo · Answer

[attach]21612[/attach] M*0,051 = 22*(0,051+0,089)+178*0,33  M = 22*(0,051+0,089)+178*0,33 /0,051 = 1,2*10^3 N
