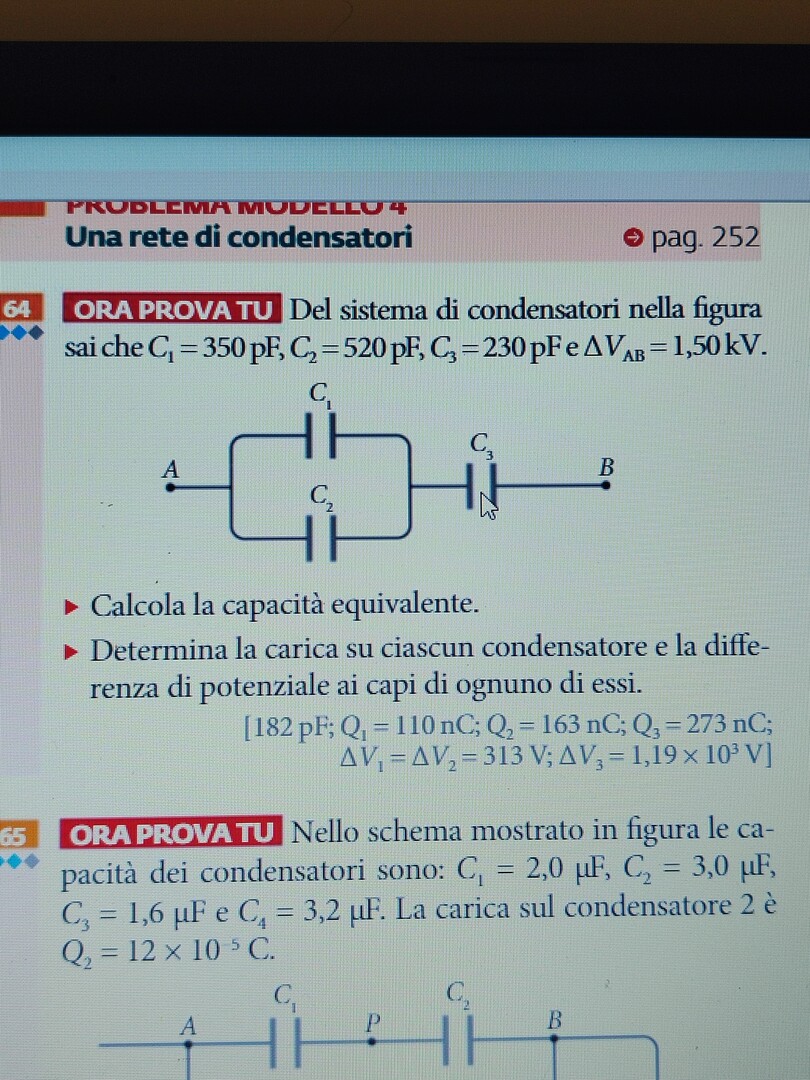

Del sistema di condensatori nella figura sai che $C_1=350 \mathrm{pF}, C_2=520 \mathrm{pF}, C_3=230 \mathrm{pFe} \Delta V_{\mathrm{AB}}=1,50 \mathrm{kV}$.
- Calcola la capacità equivalente.
- Determina la carica su ciascun condensatore e la differenza di potenziale ai capi di ognuno di essi.
83
punti
Livello 1
sono riuscita a risolverlo alla fine 🙂
C12 = C1+C2 = 870 pF
Ceq = C12 // C3 = (870*230)/(870+230) = 181,9 pF
Q = Ceq*Vab = 181,9*10^-12*1,5*10^3 = 273 nCo
V3 = Q/C3 = 273*10^-9/(230*10^-12) = 1.186 V
V12 = Vab-V3 = 1500-1186 = 314 V
Q1 = V12*C1 = 314*350*10^-12 = 110 nCo
Q2 = V12*C2 = 314*520 = 163 nCo
