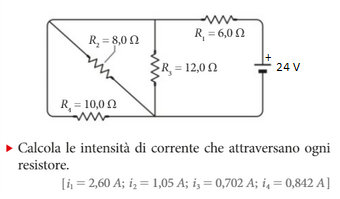

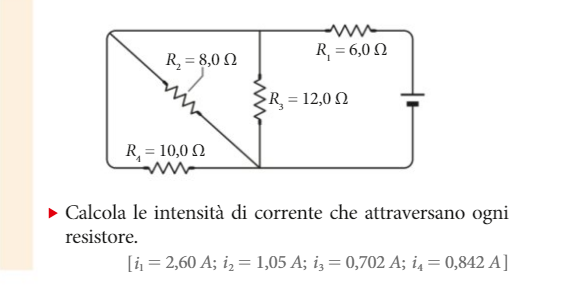

inoltre, come dato che la tensione erogata è 24 V.
inoltre, come dato che la tensione erogata è 24 V.
83
punti
Livello 1
Le resistenze $R_2$, $R_3$, $R_4$ sono in parallelo:
$\frac{1}{R_{eq}}=\frac{1}{R_2}+\frac{1}{R_3}+\frac{1}{R_4}=1/10+1/8+1/12=37/120 \Omega ^{-1}$.
Quindi $R_{eq}=3.24 \Omega$
La resistenza totale è quindi $R_{tot}=6+3.24=9.24 \Omega$
La corrente che quindi scorre nel generatore e nella resistenza $R_1$ vale
$i=V/R_{tot}=24/9.24=2.59 A$
Ti lascio da calcolare le tre correnti nei 3 rami in parallelo.
16644
punti
Livello 9
@sebastiano non è questa la risposta che mi richiede il problema
leggi bene. È proprio questo quello che ti chiede il problema. le correnti in tutti i rami del circuito. io ti ho calcolato una corrente, quella in $R_1$. Vai avanti.
@sebastiano 👍👍
Rp = 1/(1/8+1/10+1/12) = 3,243 ohm
Req = Rp+R1 = 3,243+6 = 9,243 ohm
I1 = V/Req = 24/9,243 = 2,596 A
V1 = R1*I1 = 15,58 V
Vp = V-V1 = 8,42 V
I3 = 8,42/12 = 0,702 A
I2 = 8,42/8 = 1,052 A
I4 = 8,42/10 = 0,842 A
