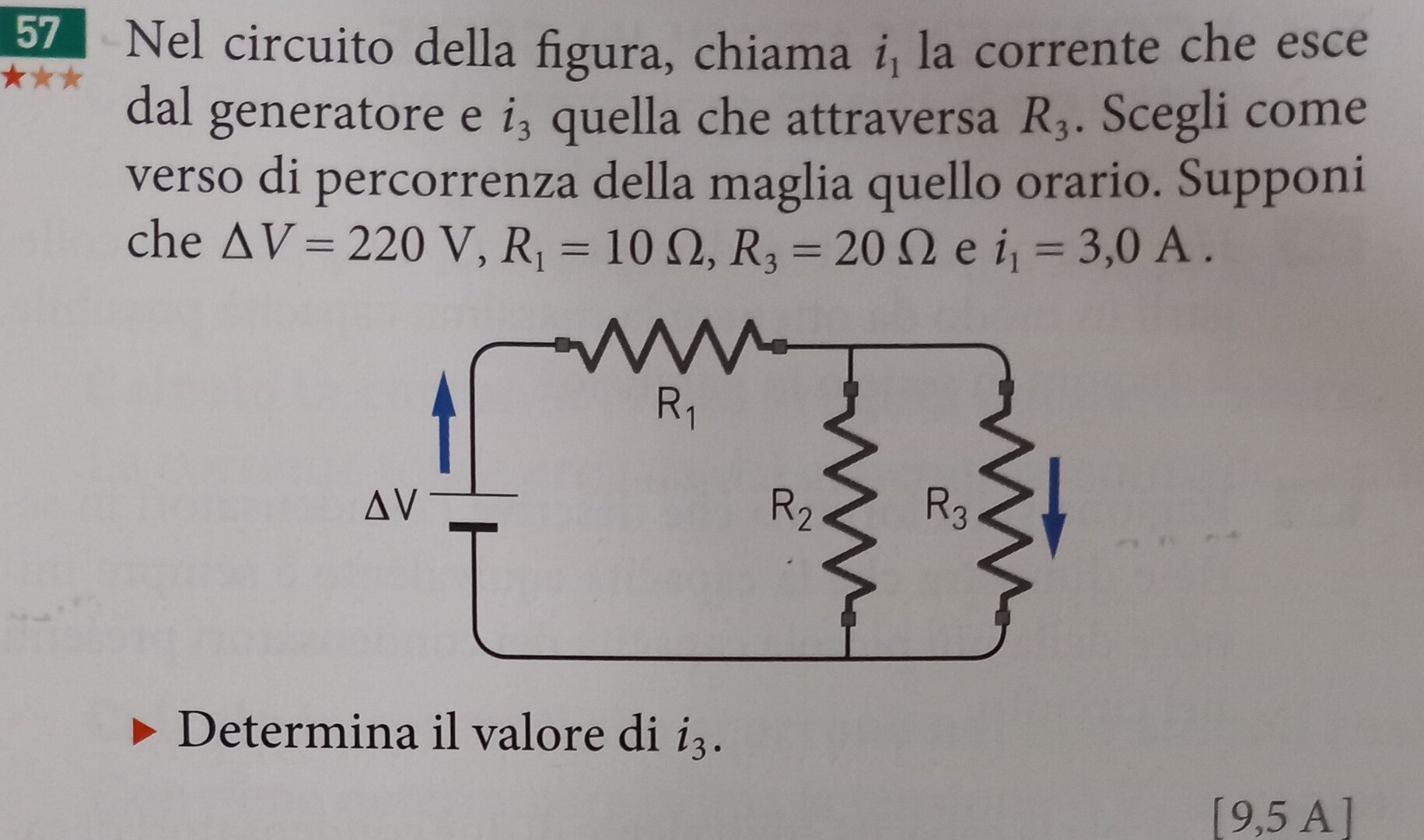

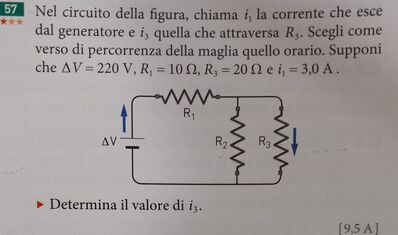

Nel circuito della figura, chiama $i_1$ la corrente che esce dal generatore e $i_3$ quella che attraversa $R_3$. Scegli come verso di percorrenza della maglia quello orario. Supponi che $\Delta V=220 V , R_1=10 \Omega, R_3=20 \Omega$ e $i_1=3,0 A$.
Determina il valore di $i_3$.
60
punti
Livello 1
Req = V/I1 = 220/3 ohm
V2 = V3 = V-R1*I1 = 220/30 = 190 V
I3 = V3/R3 = 190/20 = 19/2 = 9,5 A
Attenzione : dati del tutto incongruenti ; I1 non può essere < I3
109899
punti
Genius II

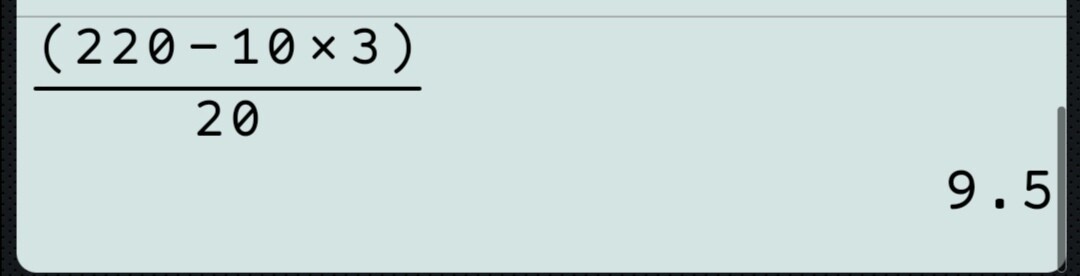

i3= 9,5 A
Vale la relazione:
i3= (DV - R1*i1) / R3
