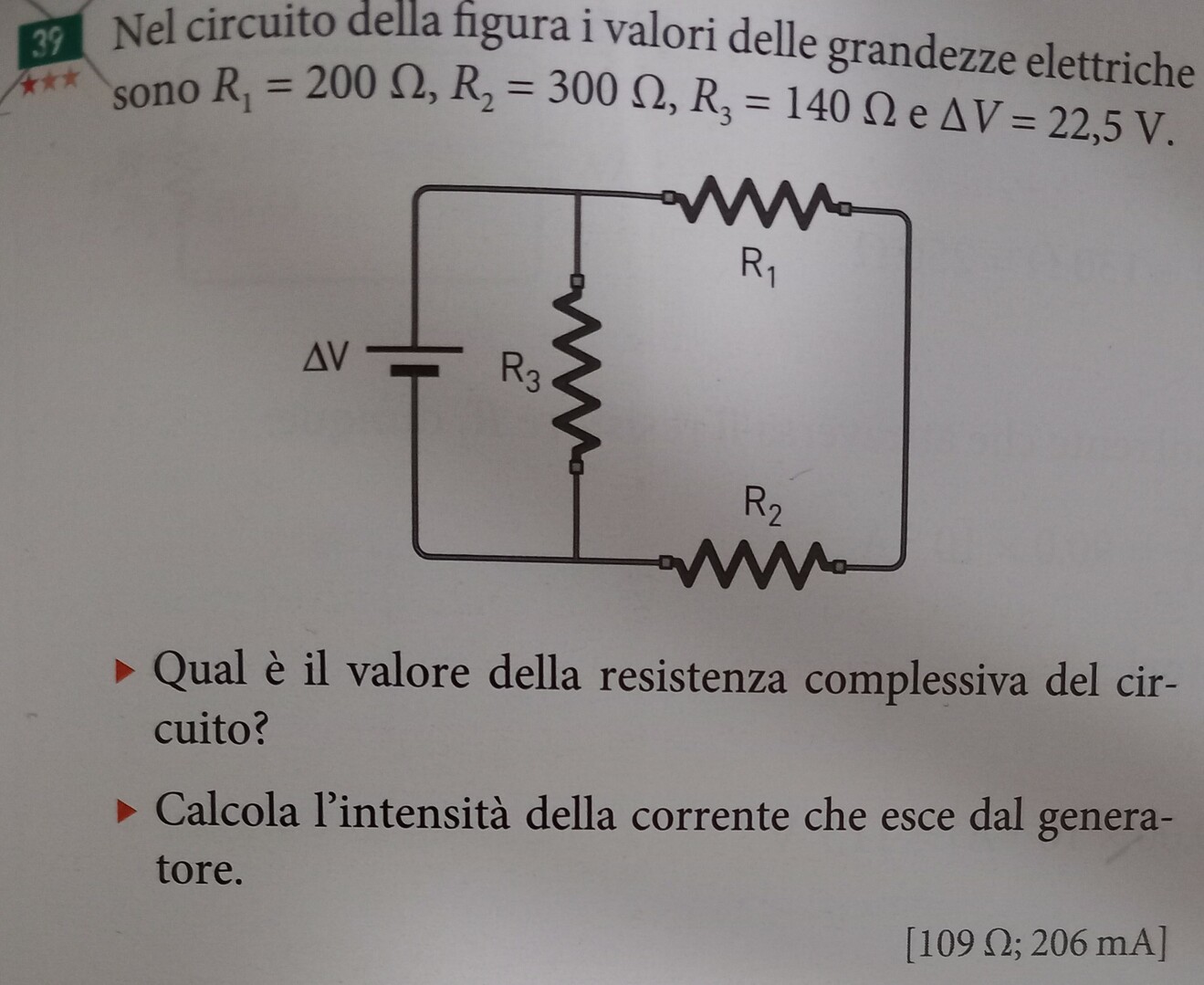

Nel circuito della figura i valori delle grandezze elettriche sono $R_1=200 \Omega, R_2=300 \Omega, R_3=140 \Omega$ e $\Delta V=22,5 V$.
Qual è il valore della resistenza complessiva del circuito?
Calcola l'intensità della corrente che esce dal generatore.
[109 $\Omega ; 206 mA ]$
60
punti
Livello 1
R_eq = (R1+R2) // R3 = 109 Ohm
i= V/R_eq = 206 mA
76643
punti
Genius II

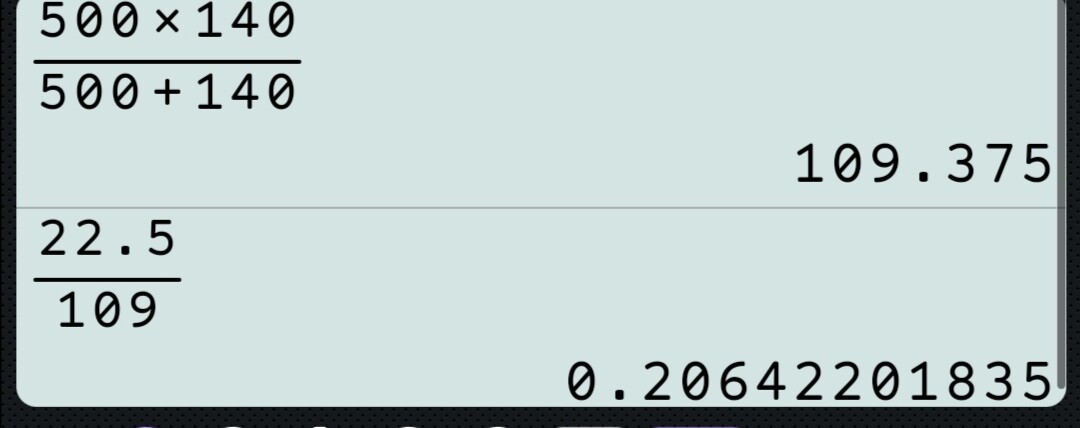

Req = 500 // 140 = 500*140 / 640 = 109,4 ohm
I = 22,5/109,4 = 0,206 ohm
