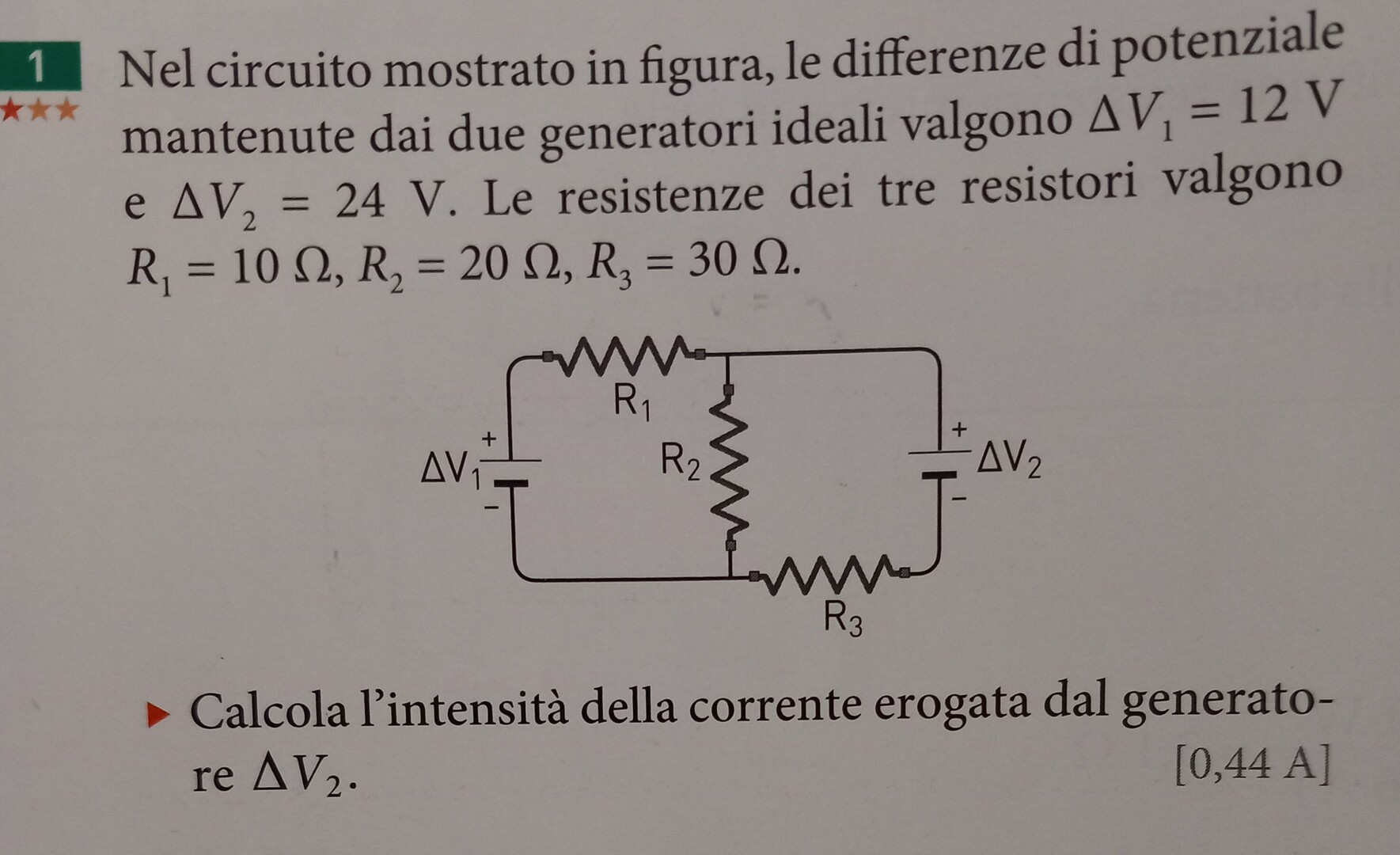

Nel circuito mostrato in figura, le differenze di potenziale mantenute dai due generatori ideali valgono $\Delta V_1=12 V$ e $\Delta V_2=24 V$. Le resistenze dei tre resistori valgono $R_1=10 \Omega, R_2=20 \Omega, R_3=30 \Omega$.
Calcola l'intensità della corrente erogata dal generatore $\Delta V_2$.
$[0,44 A ]$
60
punti
Livello 1
R12 = R1 // R2 = 10*20/30 = 20/3 di ohm
R23 = R2 //R3 = 20*30/50 = 60/5 = 12 ohm
I2 = V2/(R12+R3)-12/(R1+R23)*R2/(R2+R3)
esplicitando :
I2 = 24/(20/3+30)-12/(10+12)*20/50 = 0,44 A
