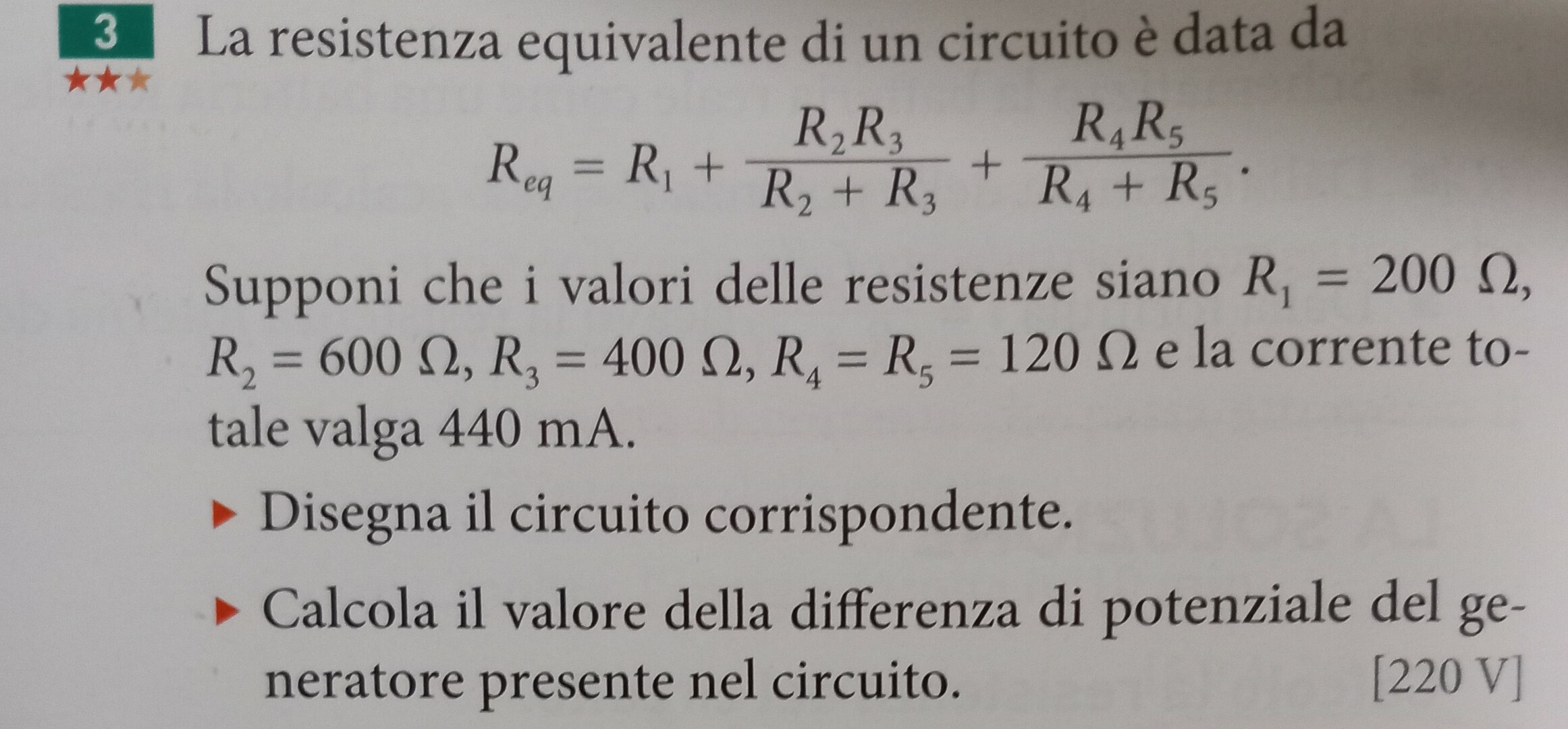

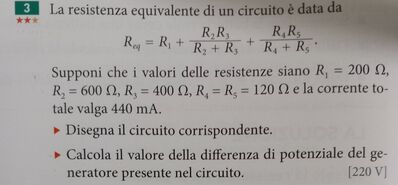

La resistenza equivalente di un circuito è data da
$$
R_{\text {eq }}=R_1+\frac{R_2 R_3}{R_2+R_3}+\frac{R_4 R_5}{R_4+R_5} .
$$
Supponi che i valori delle resistenze siano $R_1=200 \Omega$, $R_2=600 \Omega, R_3=400 \Omega, R_4=R_5=120 \Omega$ e la corrente totale valga $440 mA$.
Disegna il circuito corrispondente.
Calcola il valore della differenza di potenziale del generatore presente nel circuito.
$[220 V ]$
60
punti
Livello 1
Supponi che i valori delle resistenze siano R1= 200 Ω, R2 = 600 Ω, R3 = 400 Ω , R4 = R5 = 120 Ω e la corrente totale valga 440mA.
Disegna il circuito corrispondente.
Calcola il valore della differenza di potenziale del generatore presente nel circuito.
Req = 200+(400*600)/1000+(120*120)/(120+120) = 500 ohm
V = 500*0,440 = 220 V
I3 = 0,440*6/10 = 0,264 A
I2 = 0,440-0,264 = 0,176 A
I4 = I5 = I/2 = 0,220 A
