Quando due resistenze elettriche (rispettivamente uguali a R e 4R) sono collegate in serie, la resistenza equivalente della combinazione è pari a 50 Ω. Se le medesime resistenze fossero collegate in parallelo, quale sarebbe la resistenza equivalente?
8 Ω
10 Ω
12 Ω
32 Ω
50 Ω
60
punti
Livello 1
Risposta 1)

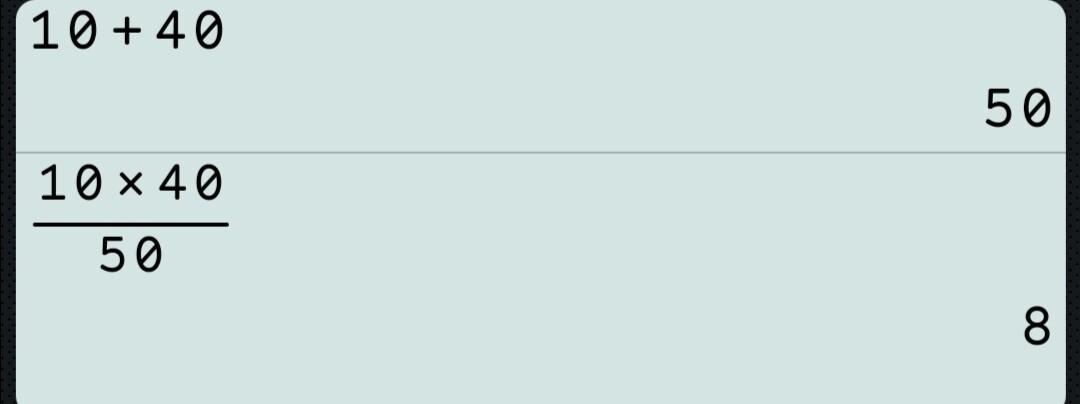

R1= (50/5) = 10 ohm
R2= (50/5)*4 = 40 ohm
R1+R2 = 50 ohm
R1//R2 = 8 ohm
76643
punti
Genius II
Rs = R + 4 R =50 ohm ---> R = 50/5 = 10 ohm
Rp = (R*4R)/(R+4R) = 4R/5= 4(50/(4+1))/5 = 8 ohm
