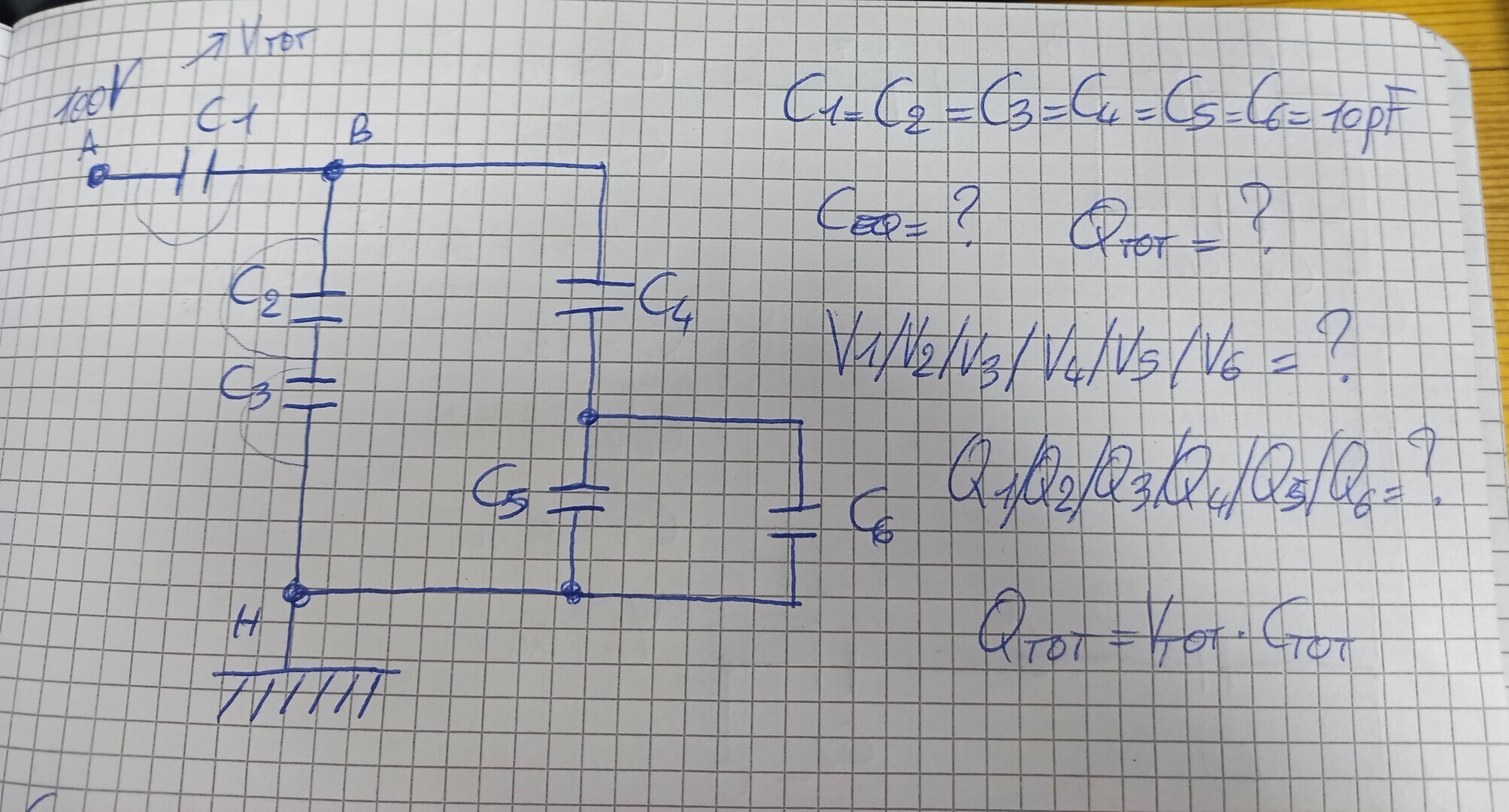

Esercizio sui condensatori in serie e in parallelo, calcolando anche la carica e la capacità indicata.
Esercizio sui condensatori in serie e in parallelo, calcolando anche la carica e la capacità indicata.
100
punti
Livello 1
C56 = C5+C6 = 20 pF
C456 = C4//C56 = 10*20/30 = 20/3 di pF
C23 = C2//C3 = 10^2/20 = 5 pF
C23456 = C23+C456 = 20/3+5 = 35/3 di pF
Ceq = C1// C23456 = 10*35/3 / (10+35/3) = 350/3 *3/65 = 70/13 di pF
Q = CeV = 7.000/13 di pCoulomb
Vab = Q/C1 =7.000/(13*10) = 700/13 V (53,85 V)
Vbh = V-Vab = 100-700/13 = 600/13 di volt (46,15 V)
V2 = V3 = Vbh/2 = 23,075 V
V4 = Vbh*C56/(C56+C4) 46,15*20/30 = 30,77 V
V56 = Vbh-V4 =46,15-30,77 =15,38 V
note le tensioni ti sarà facile calcolare carica ed energia accumulata da ciascun condensatore
