Esercizio n6

Question

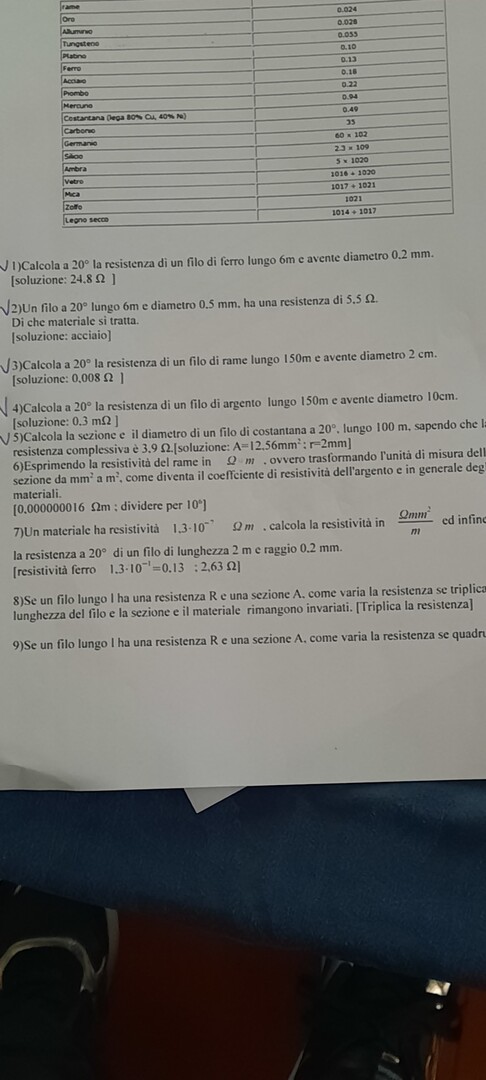

Esprimendo la resistività del rame in Q m, ovvero trasformando sezione da mm ^2 a ^2 m ^2$, come diventa il coefficiente di resistività dell'argento e in generale dei materiali. left [0,000000016  Omega m right .$ : dividere per  left .10^{ circ } right ]$ [attach]81470[/attach]

remanzini_rinaldo · Accepted Answer

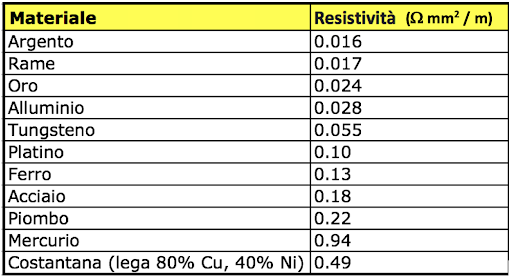

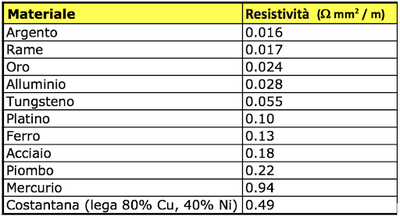

2) [attach]81543[/attach] [attach]81542[/attach] 5,5 = ρx*6/(0,7854*0,5^2) 5,5*0,7854*0,5^2 = ρx*6 ρx = 5,5*0,7854*0,5^2/6 = 0,180 ohm*mm^2/m (acciaio)

remanzini_rinaldo · Answer

4) [attach]81546[/attach] [attach]81548[/attach] ρag = 0,016 ohm°mm^2/m  R = 0,016*150/(0,7854*10^2) = 0,30 mohm

remanzini_rinaldo · Answer

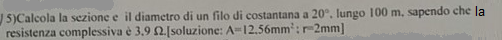

5) [attach]81551[/attach] [attach]81552[/attach] 3,9 = 0,49*100/S sezione S = 49/3,9 = 12,56 mm^2 = 0,7854*d^2 d = √12,56/0,7854 = 4,0 mm ; r = d/2 = 2,0 mm

remanzini_rinaldo · Answer

1) [attach]81536[/attach] [attach]81538[/attach] ρfe = 0,13 ohm*mm^2/m R = 0,13*6/(0,7854*0,2^2) = 24,83 ohm
