Esercizio leva di secondo genere

Question

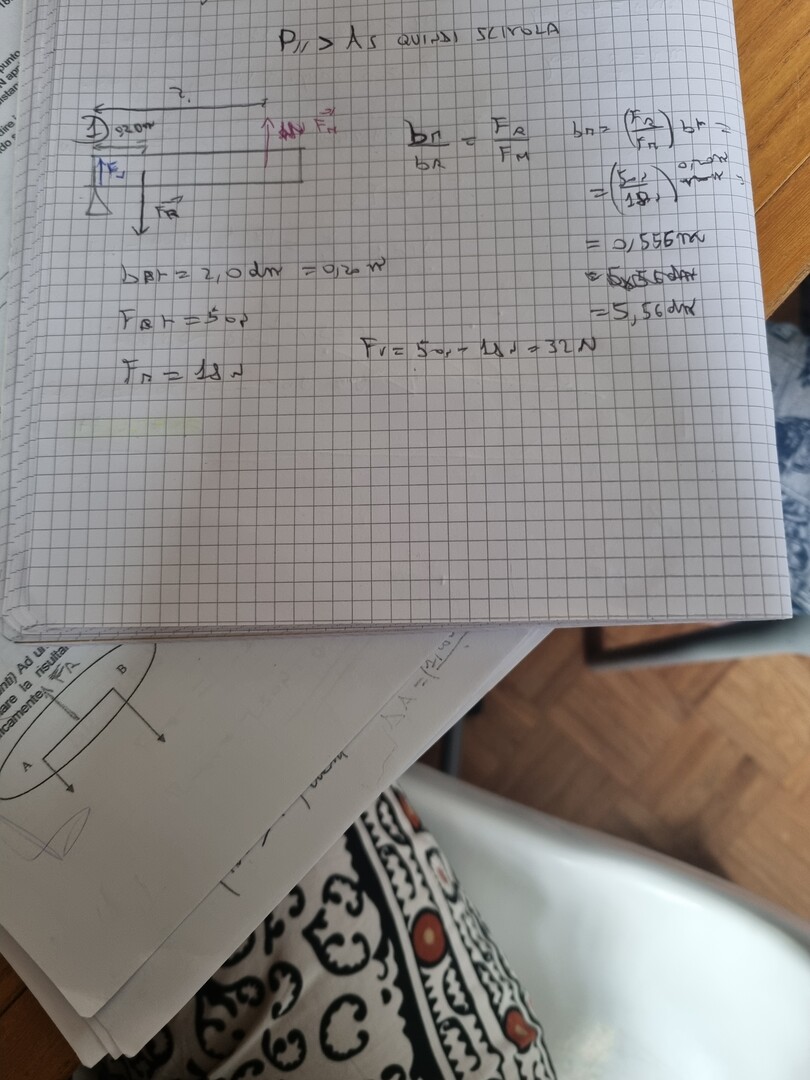

Buongiorno, potreste correggermi questo esercizio?

Non sono sicura dell'orientamento delle forze e non ho i risultati

Un asta rigida di massa trascurabile incerbierata nell'estremo sinistro viene utilizzata come una leva di secondo genere. A 2 dm a destra del fulvio viene applicata una forza resistente perpendicolare all'asta di 50N. A ) determinare a che distanza dal fulcro deve essere applicata una forza resistente perpendicolare all'asta per ottenere l'equilibrio. Disegnare l'asta e le forze applicate. B) calcolare e rappresentare graficamente la reazione vincolare agente sul fulcro.

Non sono molto sicura neanche della Fv (reazione vincolare al fulcro)

Grazie

Autore

Risposta

_Maria

(@_maria)

63 punti

livello:

Livello 1

54 Risposte
45 0 9

20/08/2024 12:17

mg · Accepted Answer

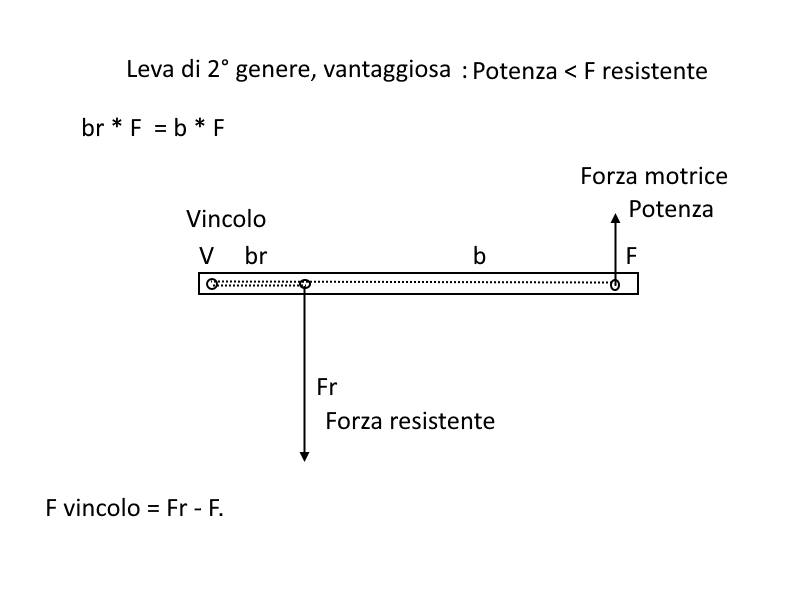

br = 2 dm = 0,2 m; distanza dal fulcro.

Fr = 50 N; (verso il basso;

Momento della forza resistente M1 = br * Fr ; negativo, rotazione oraria;

M1 = 0,2 * 50 = 10 Nm; ;

Momento della forza motrice (Potenza): Forza verso l'alto;

M2 = b * F; positivo; rotazione antioraria per avere l'equilibrio dell'asta;

M2 + M1 = 0;

M2 = - M1

|M2| = |M1|;

M2 = 10 Nm;

Se non conosciamo il valore della F che deve equilibrare Fr, non possiamo trovare il braccio, la distanza dal fulcro.

Se F = 5 N, (verso l'alto); allora:

b = M1 / F = 10 / 5 = 2 m, distanza dal fulcro;

Fr = 50 N verso il basso; F = 5 N verso l'alto;

F vincolare =Fr - F = 50 - 5 = 45 N verso il basso.

@_maria ciao.

Manca un dato?

mg

(@mg)

71722 punti

livello:

Genius II

10072 Risposte
5 4403 1401

20/08/2024 12:52
