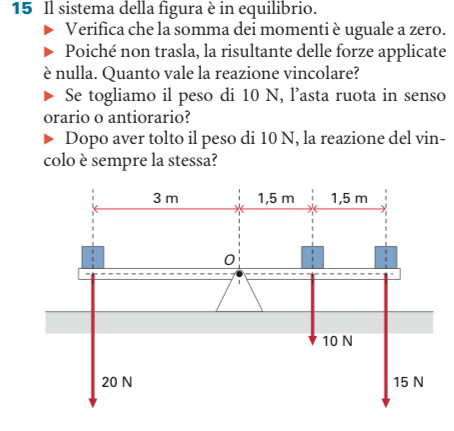

Il sistema della figura è in equilibrio.
- Verifica che la somma dei momenti è uguale a zero.
- Poiché non trasla, la risultante delle forze applicate è nulla. Quanto vale la reazione vincolare?
- Se togliamo il peso di $10 \mathrm{~N}$, l'asta ruota in senso orario o antiorario?
- Dopo aver tolto il peso di $10 \mathrm{~N}$, la reazione del vincolo è sempre la stessa?qualcuno mi potrebbe svolgere questo esercizio
8
punti
Livello 0
La somma dei momenti è nulla.
Rispetto ad O:
10·1.5 + 15·3 - 20·3 = 15 + 45 - 60 = 0
(positivi in senso antiorario)
Equilibrio alla traslazione verticale
R - 20 - 10 - 15 = 0-----> R = 45 N = reazione vincolare
Se togliamo il peso di 10 N:
L'asta ruota in senso antiorario
Cambia la reazione vincolare (diminuisce di 10N)
