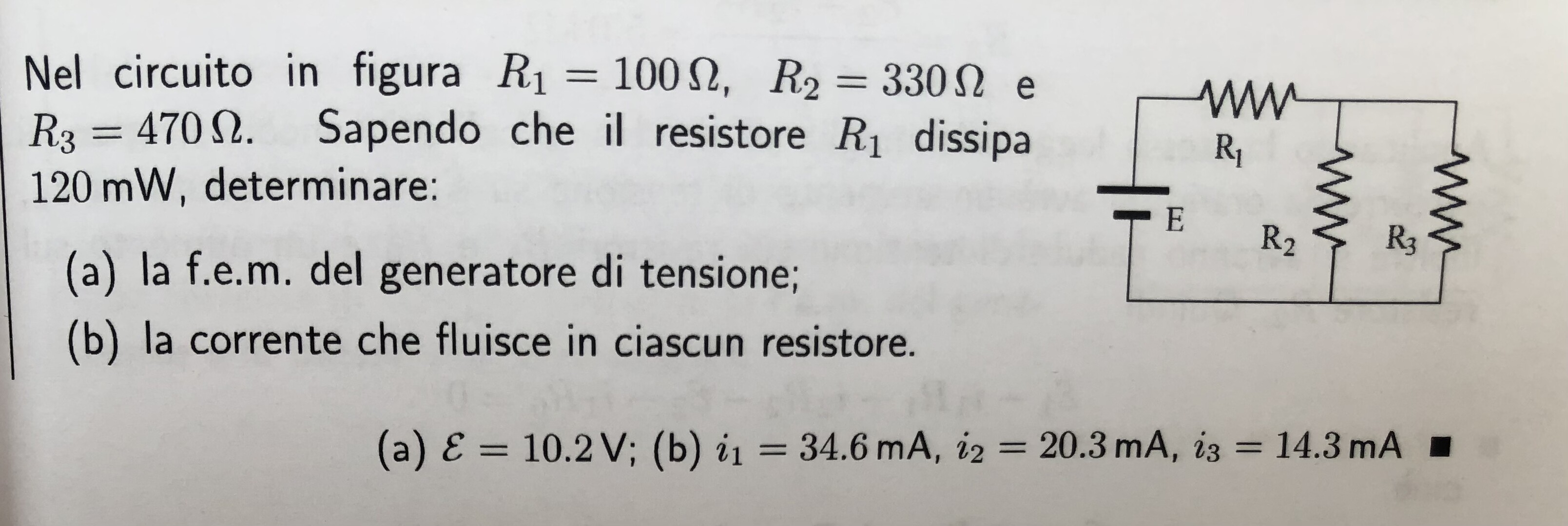

Nel circuito in figura $R_1=100 \Omega, R_2=330 \Omega$ e $R_3=470 \Omega$. Sapendo che il resistore $R_1$ dissipa $120 mW$, determinare:
(a) la f.e.m. del generatore di tensione;
(b) la corrente che fluisce in ciascun resistore.
(a) $E =10.2 V$;
(b) $i_1=34.6 mA , i_2=20.3 mA , i_3=14.3 mA$
102
punti
Livello 1
R2//R3 = 194
Req = 100 + 194 = 294
I = E/294
100*E^2/294^2 = 0.120
da qui E = 10.18 V
I1 = 10.18/294 A = 34.6 mA
il resto lo sai fare :
I2 = 34.6 mA * 1/330 /(1/330 + 1/470) = 20.3 mA
e per differenza I3 = (34.6 - 20.3) mA = 14.3 mA
45574
punti
Livello 7
@eidosm 👍👌👍

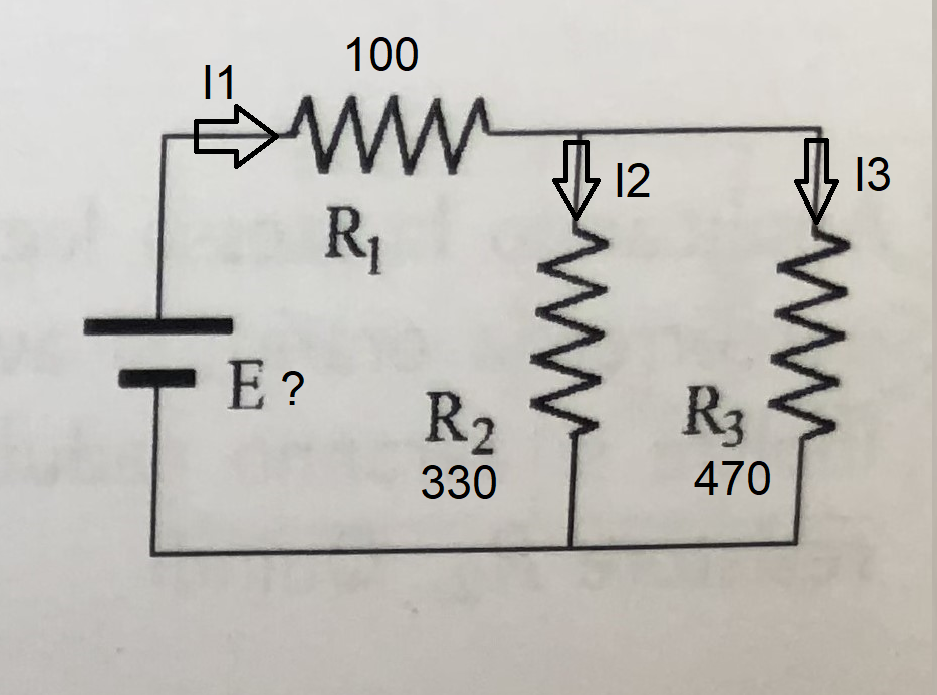

Nel circuito in figura :
𝑅1 = 100Ω
𝑅2=330Ω
𝑅3=470Ω.
Sapendo che il resistore 𝑅1 dissipa 120 𝑚𝑊, determinare:
(a) la f.e.m. del generatore di tensione
120*10^-3 = 100*I1^2
I1 = √120*10^-5 = 0,03464 A = 34,64 mA
Req = 100+330//470 = 100+330*470/800 = 293,875 ohm
E = Req*I1 = 293,875*0,03464 = 10,180 V
(b) la corrente che fluisce in ciascun resistore
I2 = I1*R3/(R2+R3) = 34,64*470/800 = 20,35 mA
I3 = I1*R2/(R2+R3) = 34,64*330/800 = 14,29 mA
