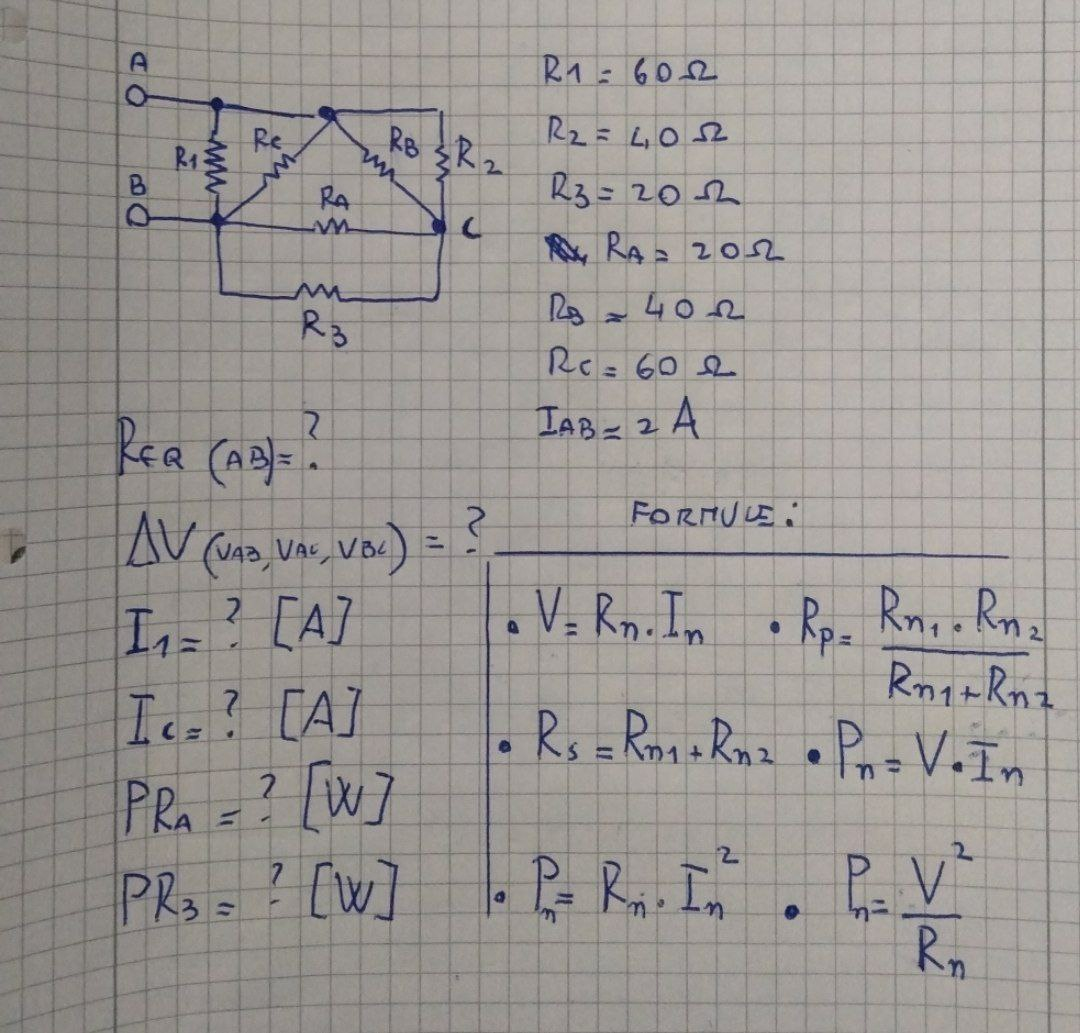

Scusate ragazzi, so che probabilmente è banalissimo ma le resistenze inclinate mi stanno confondendo. Qualcuno potrebbe darmi una mano? In parte ho messo pure le formule che potrebbero servire
Scusate ragazzi, so che probabilmente è banalissimo ma le resistenze inclinate mi stanno confondendo. Qualcuno potrebbe darmi una mano? In parte ho messo pure le formule che potrebbero servire
33
punti
Livello 0

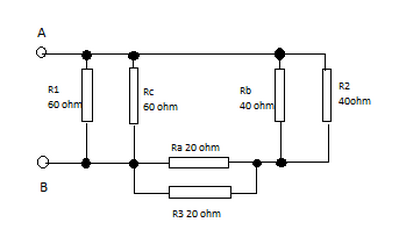

Re1 = R1 // RC = 60*60 /(60+60) = 30 ohm
Re2 = Ra // R3 = 20*20 / (20+20) = 10 ohm
Re3 = RB // R2 = 40*40 / (40+40) = 20 ohm
Rab = Re1 // (Re2+Re3) = 30 // 30 = 30*30/(30+30) = 15,0 ohm
Vab = Iab*Rab = 2*15 = 30 V
I1 = Vab/R1 = 30/60 = 0,5 A
Ic = Vac/Rc = 30/60 = 0,5 A
Ia = Ib = 30/60 = 0,5 A
I2 = I3 = 30/60 = 0,5 A
Pab = Vab^2 = Rab 30^2/15 = 60 watt
Pa = P3 = 20*0,5^2 = 5 watt
Pb = P2 = 40*0,5^2 = 10 watt
P1 = Pc = 60*0,5^2 = 15 watt
