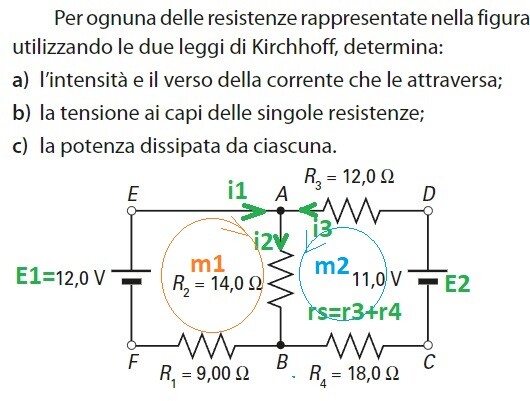

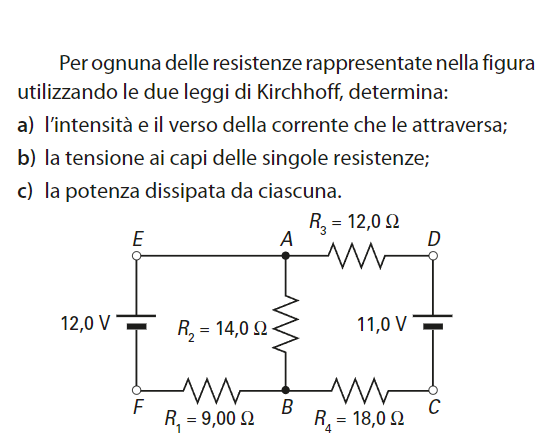

Per ognuna delle resistenze rappresentate nella figura utilizzando le due leggi di Kirchhoff, determina:
a) l'intensità e il verso della corrente che le attraversa;
b) la tensione ai capi delle singole resistenze;
c) la potenza dissipata da ciascuna.

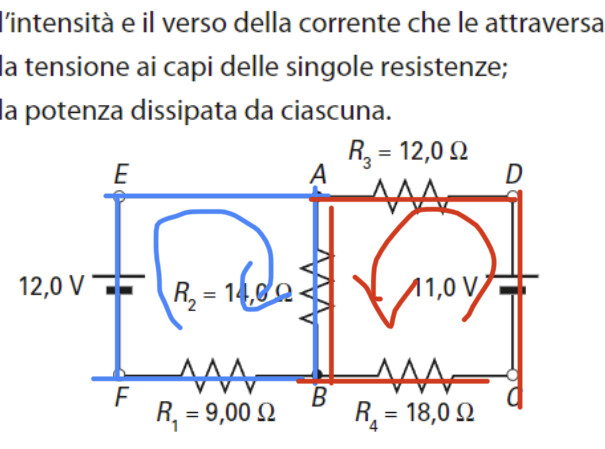

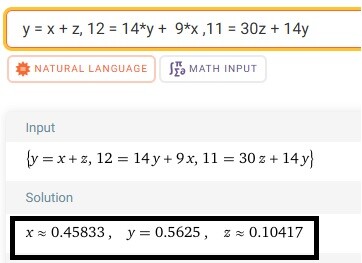

Il sistema che ho provato a risolvere e`:
I4 = I3
I1=I2+I3
12V - 14I2 - 9I1 = 0
11V -18I3 - 12I3 + 14 I2 = 0

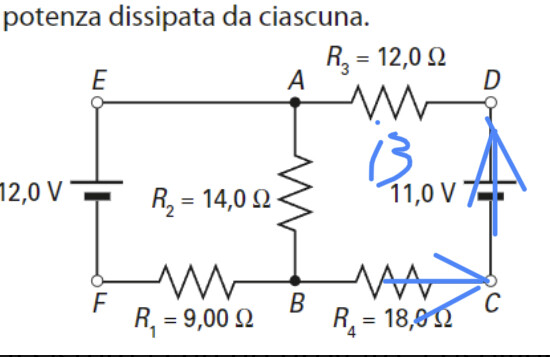

I risultati escono giusti solo se inverto il segno di 11V nell'ultima equazione. Dato che le batterie sono disposte nello stesso modo e considerando I3 che parte dalla batteria a destra che percorre la maglia in senso orario, non dovrebbe essere invertito il segno, giusto?
