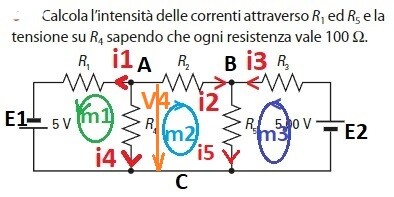

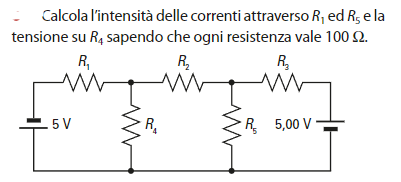

Ho provato a risolvere facendo:
5V-100I1-100I4=0 (prima amglia a sinistra)
I1 = I4+I2 (primo nodo, vicino ad R4)
-5V+100I3+100I5=0 (maglia a destra)
Come dovrei risolvere con la maglia centrale?
Ho provato a risolvere facendo:
5V-100I1-100I4=0 (prima amglia a sinistra)
I1 = I4+I2 (primo nodo, vicino ad R4)
-5V+100I3+100I5=0 (maglia a destra)
Come dovrei risolvere con la maglia centrale?
23
punti
Livello 0
i due generatori si sommano perchè il negativo del primo è collegato al positivo
dell'altro quindi
r1 r2 r3 sono in serie 300 ohm con una V=10 volt 0,0333 A
le altre due maglie hanno V=5 volt su 200 (r1 r4) ohm 0,025 A
V=5 su 300 (r1 r2 r5) = 0,016
in senso contrario dal generatore di sinistra
6364
punti
Livello 5
@maurilio57 ...sicuro?

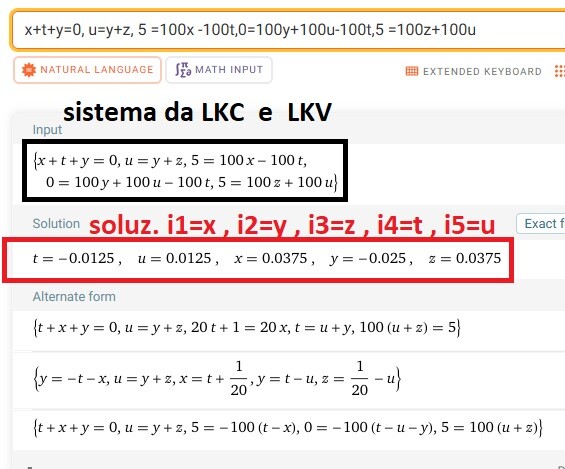

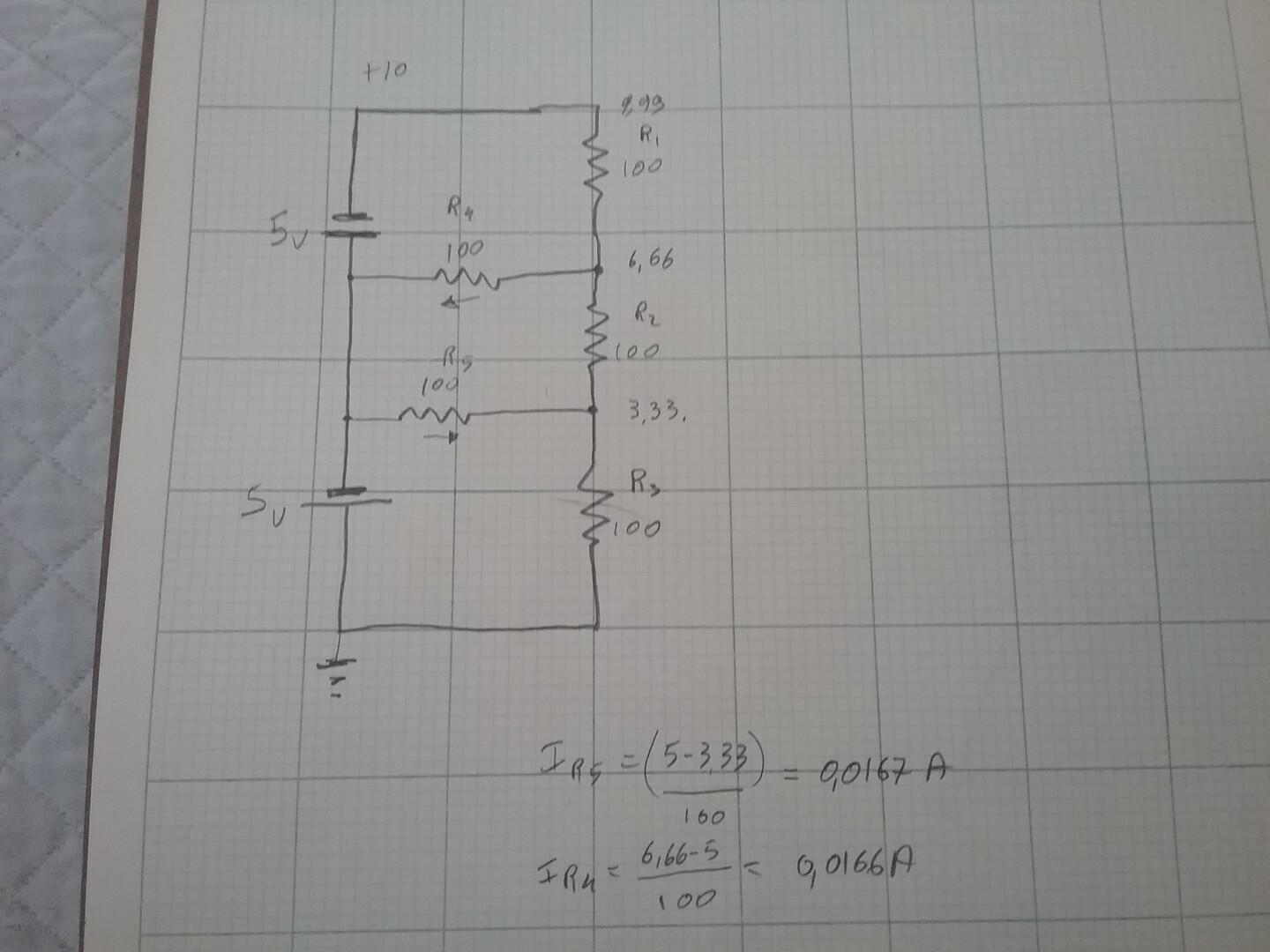

io l'ho visto così
domani in laboratorio lo costruisco vero e poi faccio le misure!

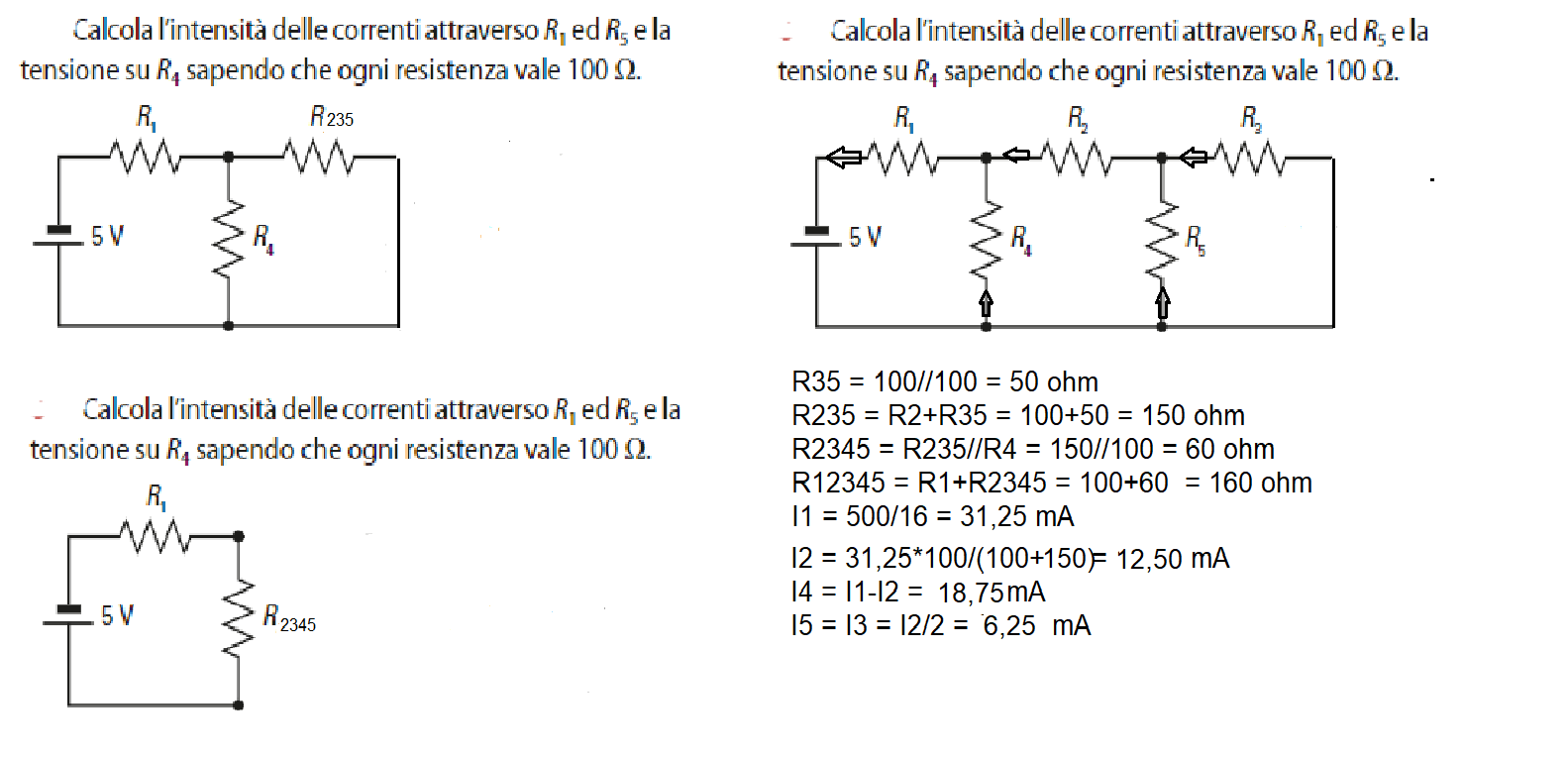

da sovrapposizione degli effetti :
corrente in R1 ed R3 = 31,25+6,25 = 37,50 mA oraria
corrente in R2 = 12,50*2 = 25,00 mA oraria
corrente in R4 = 12,50 mA down
corrente in R5 = 12,50 mA up
