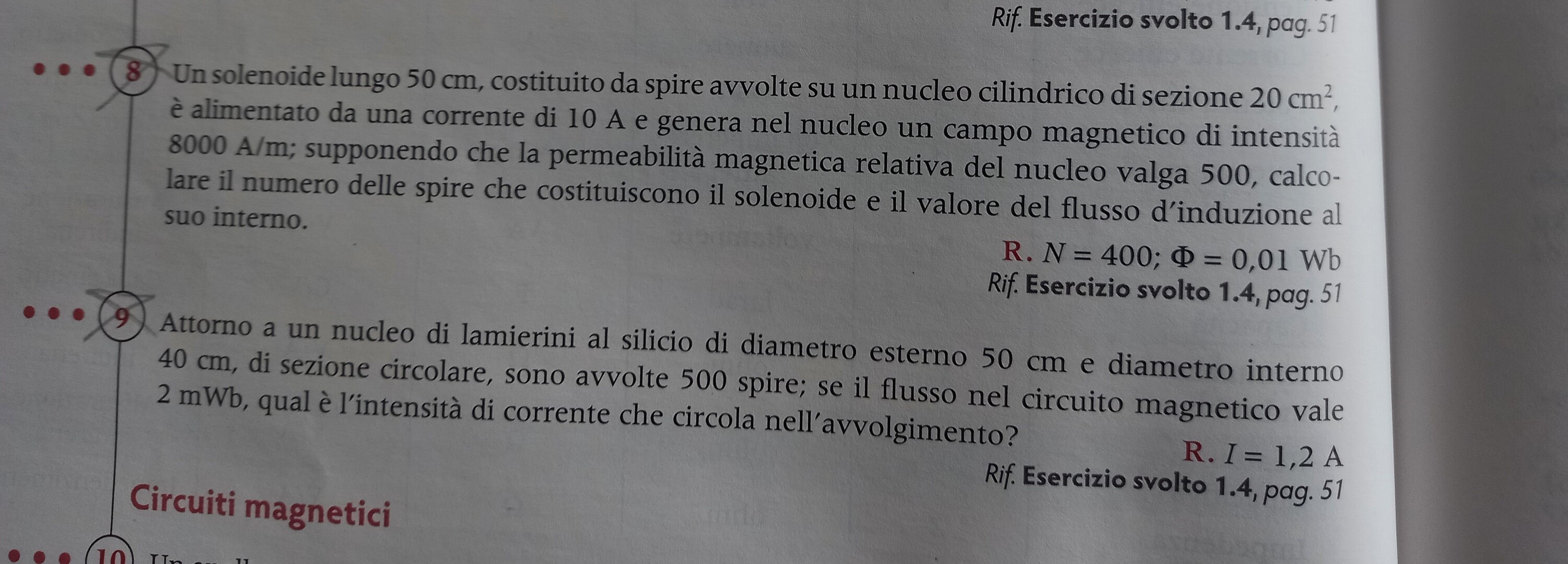

Un solenoide lungo $50 cm$, costituito da spire avvolte su un nucleo cilindrico di sezione $20 cm ^2$, è alimentato da una corrente di $10 A$ e genera nel nucleo un campo magnetico di intensità $8000 A / m$; supponendo che la permeabilità magnetica relativa del nucleo valga 500, calcolare il numero delle spire che costituiscono il solenoide e il valore del flusso d'induzione al suo interno.
R. $N=400 ; \Phi=0,01 Wb$ Rif. Esercizio svolto 1.4, pag. 51
100
punti
Livello 1
Un esercizio per volta;
B = μo μr * (N / L) * i; indizione magnetica al centro di un solenoide con N spire.
H = 8000 A/m; campo magnetico;
B = induzione magnetica, che impropriamente viene chiamato campo magnetico;
H = B/( μo μr)
B = H * μo μr;
B = 8000 * 1,26 * 10^-6 * 500 = 5,04 Tesla;
B = μo μr * (N / L) * i;
H * μo μr = μo μr * (N / L) * i
N = H * L / i = 8000 * 0,50 / 10 = 400 spire;
Area =20 cm^2 = 20 * 10^-4 m^2
Flusso = B * A = 5,04 * 20 * 10^-4 = 0,01 Wb.
@giorgio_amerio ciao.
