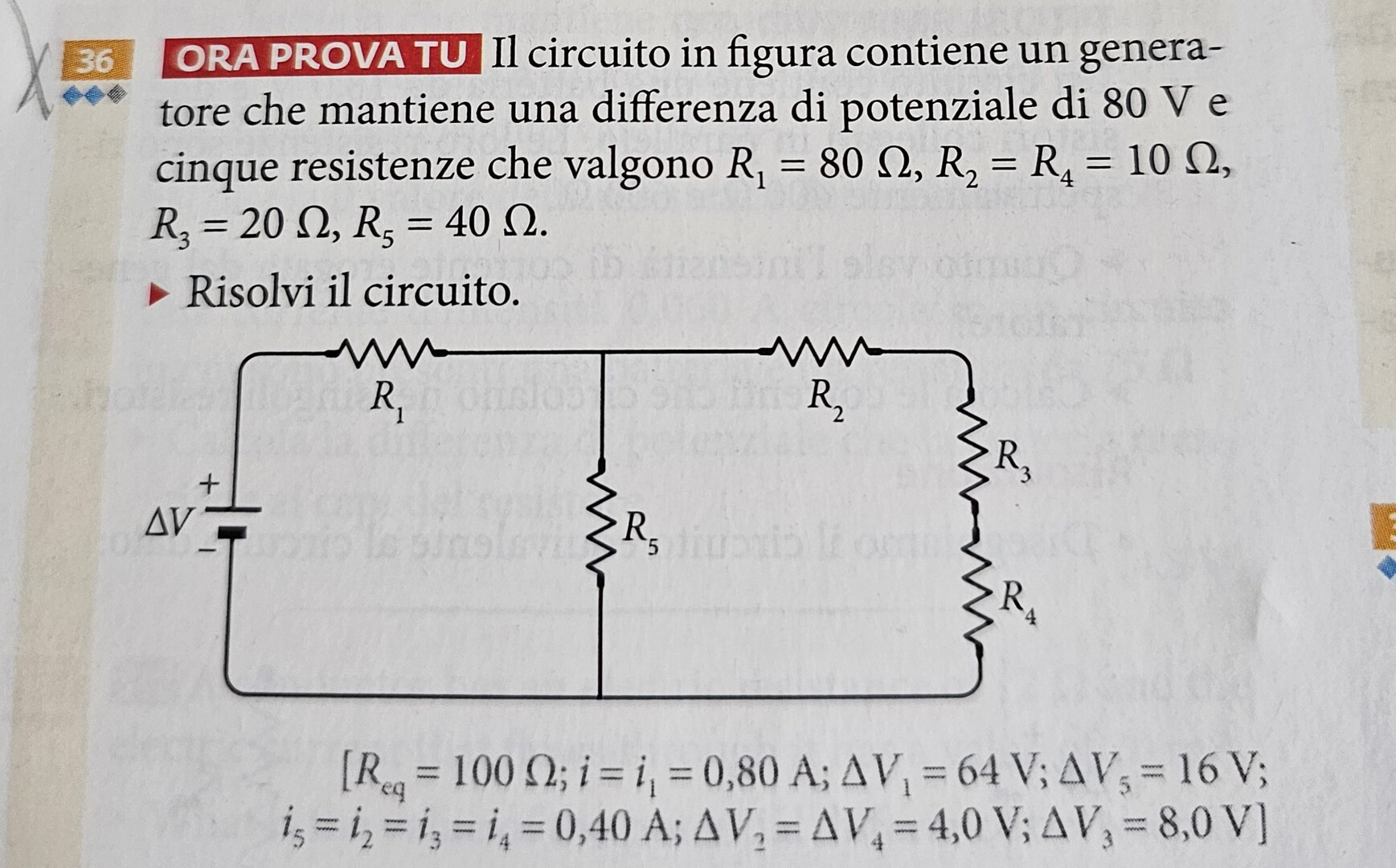

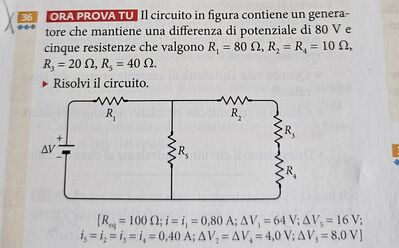

Il circuito in figura contiene un generatore che mantiene una differenza di potenziale di $80 \mathrm{~V}$ e cinque resistenze che valgono $R_1=80 \Omega, R_2=R_4=10 \Omega$, $R_3=20 \Omega, R_5=40 \Omega$.
Risolvi il circuito.
Il circuito in figura contiene un generatore che mantiene una differenza di potenziale di $80 \mathrm{~V}$ e cinque resistenze che valgono $R_1=80 \Omega, R_2=R_4=10 \Omega$, $R_3=20 \Omega, R_5=40 \Omega$.
Risolvi il circuito.
53
punti
Livello 1
8333
punti
Livello 7

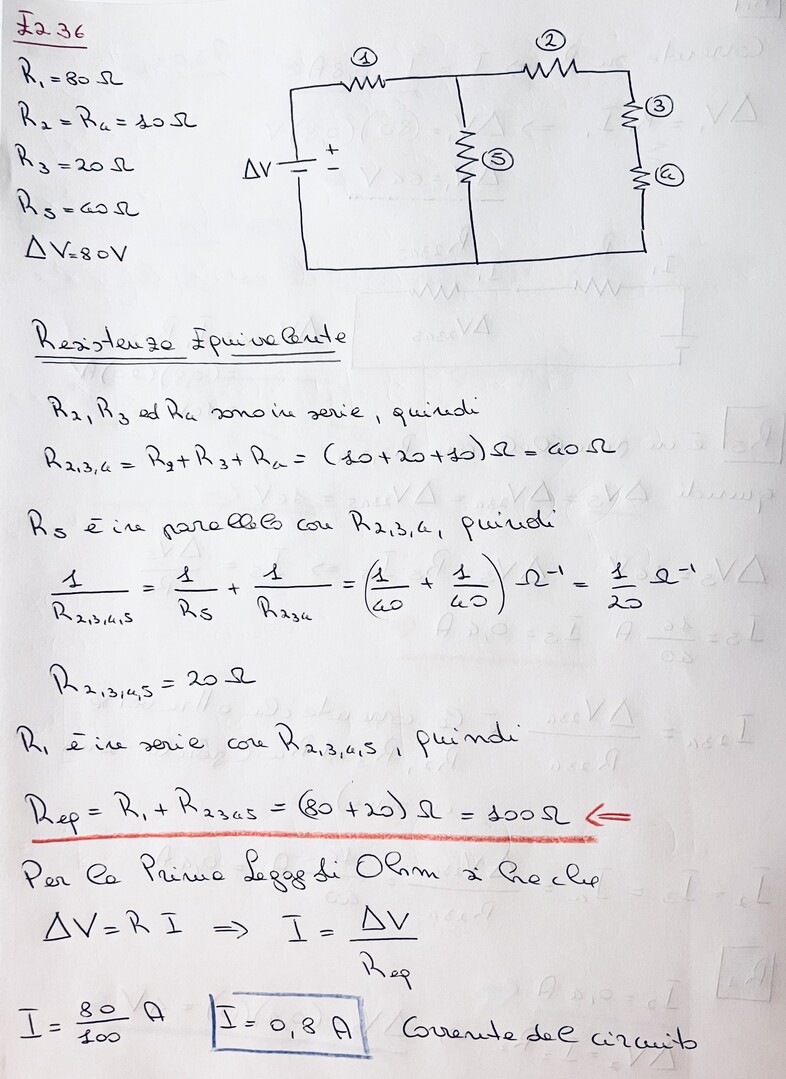

Rp = R5 // (R2+R3+R4) =
Req = R1+Rp = 80+40*40/80 = 80+20 = 100 ohm
I1 = V/Req = 80/100 = 0,80 A
I5 = I2 = I1/2 = 0,40 A

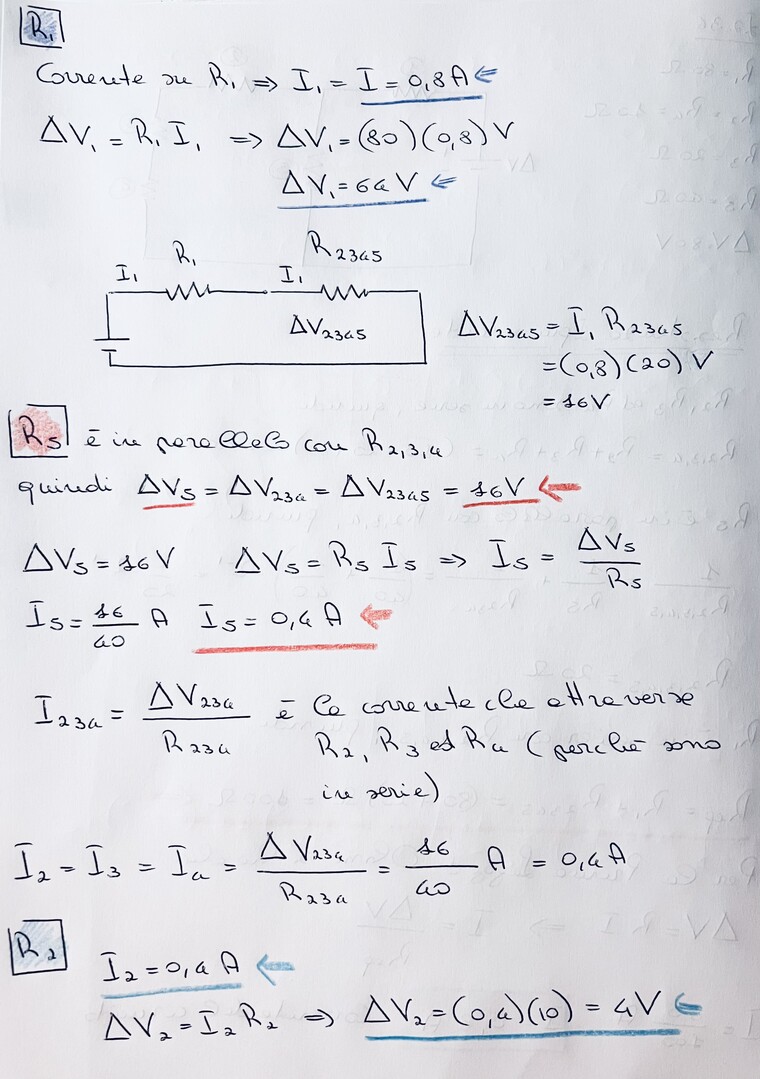

V1 = 80*0,8 = 64 V
V5 = 40*0,4 = 16 V

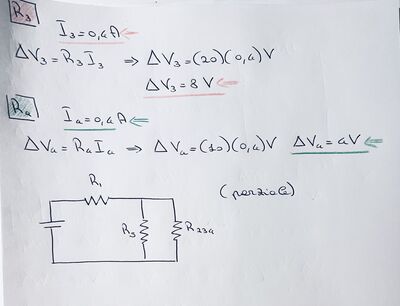

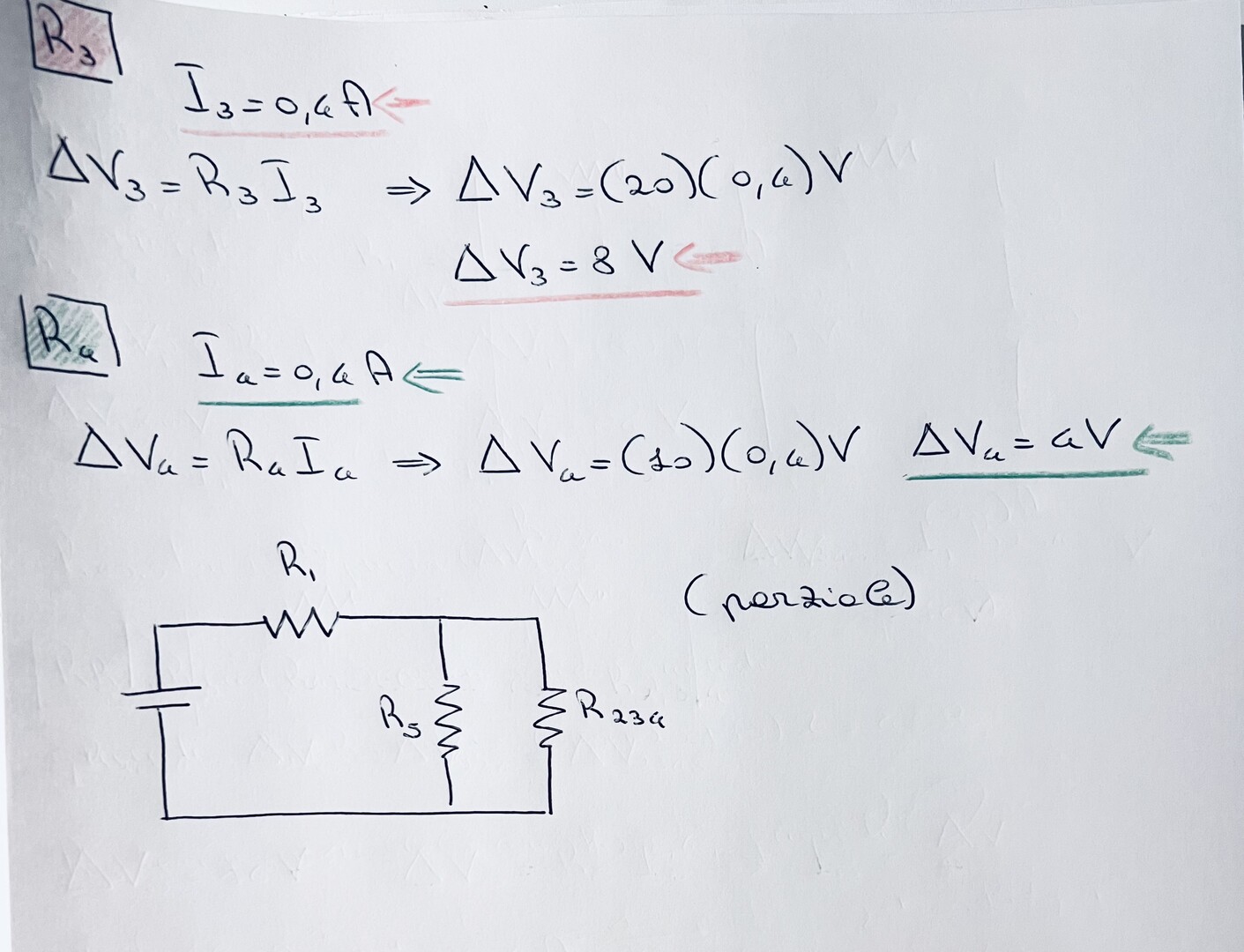

V2 = V4 = 0,4*10 = 4,0 V
V3 = 0,4*20 = 8,0 V
Pgen = V*I1 = 80 V*0,8 A = 64 watt
