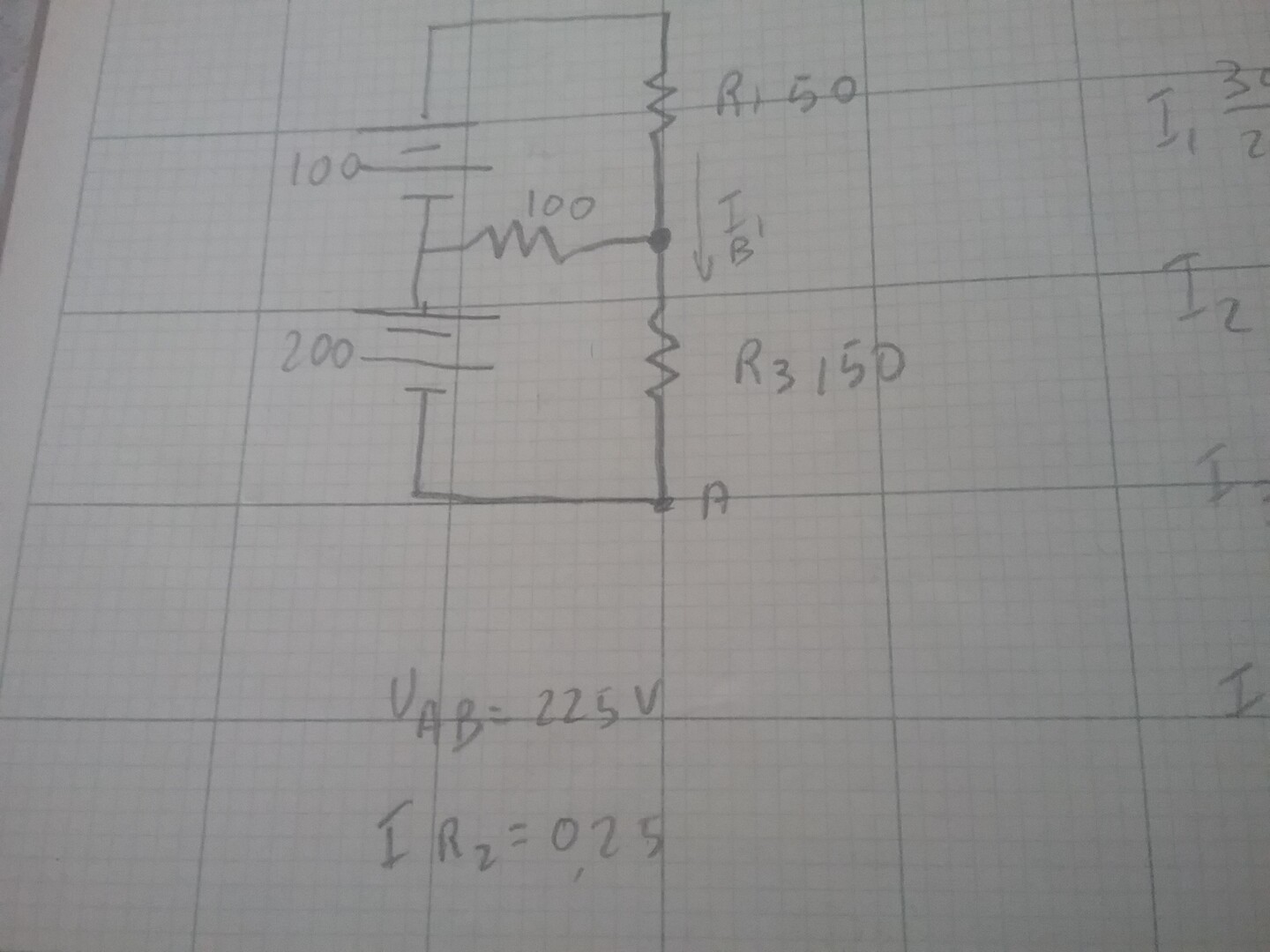

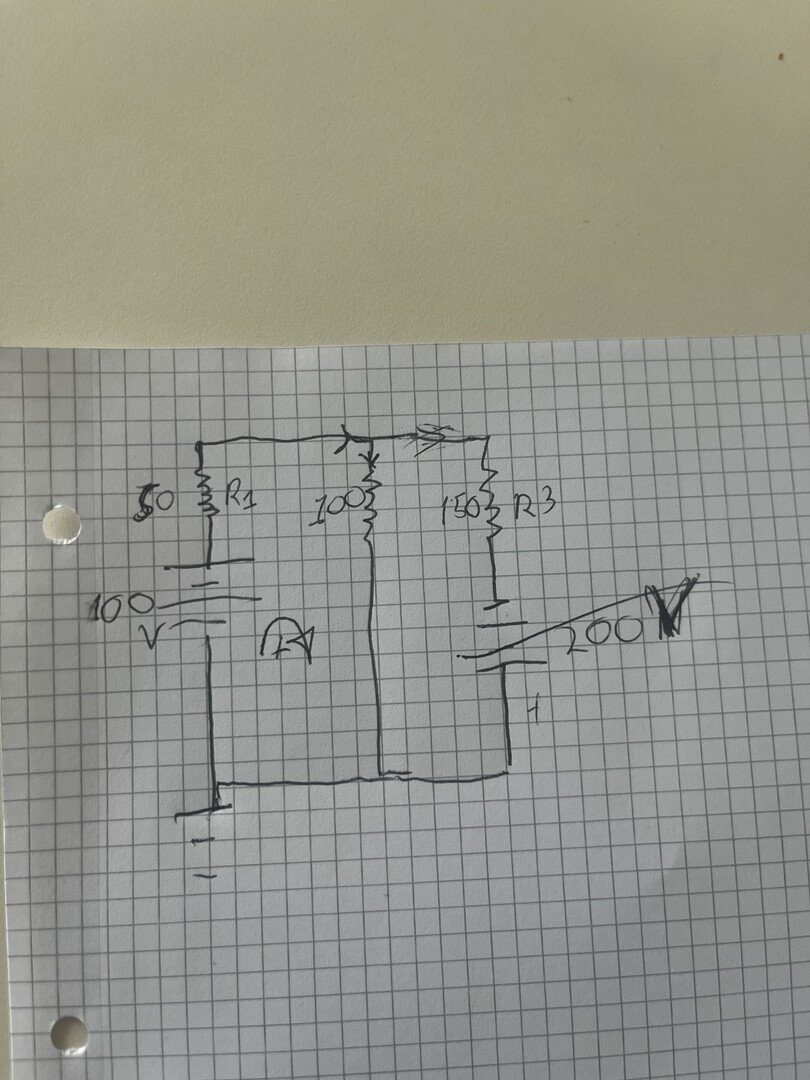

non è disegnato benissimo...ma cerco di interpretarlo
i due generatori di tensione così come li vedo
hanno il positivo collegato al negativo quindi si sommano e formano
un unico generatore da 300 V
che vanno a far circolare corrente nei due resistori da 50 e 150 ohm
I=V/R 300/200=1,5 A
Vab= 1,5*150 = 225 v
ai capi di R2 abbiamo 25 V Ir2=25/100= 0,25 A
